Оптические датчики Baumer


Диффузионный датчик Baumer FZAM 08

Корпус:  цилиндрический

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Размеры, мм:  М8х0.75

Зона срабатывания:  0 … 40 / 0 … 80

Максимальная зона срабатывания, мм:  80

Частота, кГц:

Длина волны, нм:  880

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  PNP

Класс защиты:  IP 65

Примечание:  с определением контрастной метки

Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZAM 12

Корпус:  цилиндрический

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Размеры, мм:  М12х1

Зона срабатывания:  30 … 200

Максимальная зона срабатывания, мм:  200

Частота, кГц:

Длина волны, нм:  880

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 65

Примечание:  с определением контрастной метки

Доп. функции:  потенциометр 270°

Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZAM 18

Корпус:  цилиндрический

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Размеры, мм:  М18х1

Зона срабатывания:  60 … 430 / 80 … 800 / 20 … 150 / 30 … 280

Максимальная зона срабатывания, мм:  800

Частота, кГц:

Длина волны, нм:  880

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 67 / IP 67

Примечание:  с определением контрастной метки

Доп. функции:  обучение / аварийный выход / потенциометр 15 оборотов / потенциометр 270°



Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZAM 30

Корпус:  цилиндрический

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель

Размеры, мм:  М30х1.5

Зона срабатывания:  300 … 1500 / 100 … 700

Максимальная зона срабатывания, мм:  1500

Частота, кГц:  -

Длина волны, нм:  880

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 65

Примечание:  с определением контрастной метки

Доп. функции:  потенциометр 15 оборотов



Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZCK 07

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Размеры, мм:  8х16.2х10.8

Зона срабатывания:  20 … 150

Максимальная зона срабатывания, мм:  150

Частота, кГц:

Длина волны, нм:  660

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 65

Примечание:  с определением контрастной метки

Доп. функции:  обучение



Загрузить описание (pdf, рус.)

Диффузионный датчик Baumer FZDK 07

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Размеры, мм:  8х16.2х10.8

Зона срабатывания:  20 … 150

Максимальная зона срабатывания, мм:  150

Частота, кГц:

Длина волны, нм:  660

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 65

Примечание:  с определением контрастной метки

Доп. функции:  обучение



Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZDK 10

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Размеры, мм:  10.4х27х14

Зона срабатывания:  5 … 200

Максимальная зона срабатывания, мм:  200

Частота, кГц:

Длина волны, нм:  660

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 65 / IP 67

Примечание:  с определением контрастной метки

Доп. функции:  потенциометр 270°

Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZDK 14

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  разъем

Размеры, мм:  14.8х43х31

Зона срабатывания:  5 … 600

Максимальная зона срабатывания, мм:  600

Частота, кГц:

Длина волны, нм:  660

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 67

Примечание:  с определением контрастной метки

Доп. функции:  потенциометр 270°

Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZDK 20

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  разъем

Размеры, мм:  20x42x15

Зона срабатывания:  5 … 500

Максимальная зона срабатывания, мм:  500

Частота, кГц:

Длина волны, нм:  660

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 67

Примечание:  с определением контрастной метки

Доп. функции:  потенциометр 270°

Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZDM 08

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Размеры, мм:  8х58х12

Зона срабатывания:  0 … 40 / 0 … 80

Максимальная зона срабатывания, мм:  80

Частота, кГц:

Длина волны, нм:  880

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  PNP

Класс защиты:  IP 65

Примечание:  с определением контрастной метки



Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZDM 12

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Размеры, мм:  12.4х35х35

Зона срабатывания:  30 … 250

Максимальная зона срабатывания, мм:  250

Частота, кГц:

Длина волны, нм:  880

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 67

Примечание:  с определением контрастной метки

Доп. функции:  потенциометр 5 оборотов



Загрузить описание (pdf, англ.)

Диффузионный датчик Baumer FZDM 16

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Размеры, мм:  15.4х50х50

Зона срабатывания:  0 … 400

Максимальная зона срабатывания, мм:  400

Частота, кГц:

Длина волны, нм:  880

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 67

Примечание:  с определением контрастной метки

Доп. функции:  потенциометр 270°



Загрузить описание (pdf, англ.)

Оптический датчик с дискретным выходом Baumer FHDK04

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Зона срабатывания:  30 / 50мм

Максимальная зона срабатывания, мм:  50

Частота, Гц:

Напряжение питания:  11 … 30 В пост. тока

Тип выхода:  комплементарный

Класс защиты:  IP 65

Размеры, мм:  4х44.8х6.2



Загрузить описание (pdf, англ.)

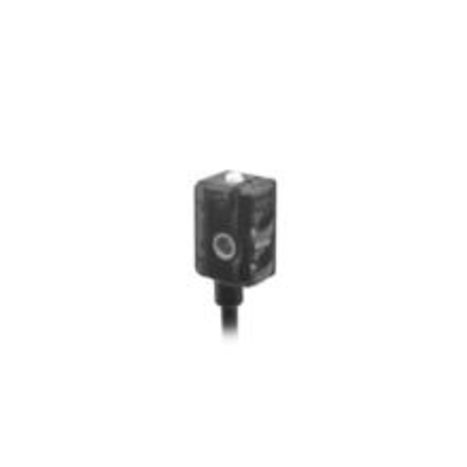

Оптический датчик с дискретным выходом Baumer FHDK07

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Зона срабатывания:  10 … 60мм

Максимальная зона срабатывания, мм:  60

Частота, Гц:

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 65

Размеры, мм:  8х16.2х10.8



Загрузить описание (pdf, англ.)

Оптический датчик с дискретным выходом Baumer FHDK10

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Зона срабатывания:  30 / 50 / 80 / 20 … 120 / 20 .. 80 / 10 .. 30мм

Максимальная зона срабатывания, мм:  120

Частота, Гц:

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  комплементарный / NPN / PNP

Класс защиты:  IP 65 / IP 67

Размеры, мм:  10.4х27х14 / 14.7

Загрузить описание (pdf, англ.)

Оптический датчик с дискретным выходом Baumer FHDK14

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  разъем

Зона срабатывания:  20 … 350 / 30 … 500 / 40 … 200мм

Максимальная зона срабатывания, мм:  500

Частота, Гц:

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 67

Размеры, мм:  14.8х43х31

Загрузить описание (pdf, англ.)

Оптический датчик с дискретным выходом Baumer FHDK20

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  разъем

Зона срабатывания:  30 … 200мм

Максимальная зона срабатывания, мм:  200

Частота, Гц:

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 67

Размеры, мм:  20х42х15

Загрузить описание (pdf, англ.)

Оптический датчик с дискретным выходом Baumer FHDK26

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Зона срабатывания:  120 … 400мм

Максимальная зона срабатывания, мм:  400

Частота, Гц:

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 67

Размеры, мм:  25х80х58

Загрузить описание (pdf, англ.)

Оптический датчик с дискретным выходом Baumer FHDM12

Корпус:  прямоугольный

Исполнение:  диффузионный (отражение от объекта)

Подключение:  кабель / разъем

Зона срабатывания:  15 … 300мм

Максимальная зона срабатывания, мм:  300

Частота, Гц:

Напряжение питания:  10 … 30 В пост. тока

Тип выхода:  NPN / PNP

Класс защиты:  IP 67

Размеры, мм:  12.4х35х35

Загрузить описание (pdf, англ.)

Оптический датчик с дискретным выходом Baumer FHDM16

Регулятор температуры (терморегулятор) (КОНТРОЛЛЕР)

Серия T3A/T4A Размер: W48xH48mm, W72xH72mm or W96xH96mm Питание: 110/220 VAC, вход от термопары или термосопротивления

Тип управления: ON/OFF или пропорциональный

Тип выхода: релейный, SSR или токовый + релейный аварийный выход

Загрузить описание (pdf, англ.)

Оптические датчики Baumer используются для измерения расстояния бесконтактным способом. Определяют положение объектов, которые двигаются с большой скоростью. Отличаются высокой точностью показаний. Сигналы обрабатываются оператором или компьютером.

Принцип работы

Приемник сигнала и источник излучения ‒ главные элементы в работе прибора. Источник излучения создает сигнал в виде точки или линии. Импульс выступает мощным сфокусированным лучом в виде лазера. Способен замерять расстояние до сотен метров.

Приемник размещается в том же корпусе и принимает отражающие сигналы, фиксирует их скорость. Этими показаниями определяется расстояние до объекта измерения.

Области использования

Оптический датчик применяется во всех отраслях промышленного производства:

  • на производстве напитков проверяет наличие различных заглушек;
  • в подвешенных конвейерах контролирует расстояние и предотвращает столкновение;
  • в строительстве определяет провисание металлических листов, измеряет толщину панелей;
  • в машиностроении производит замеры профилей шин, определяет наличие подголовников;
  • на производстве рулонных материалов, где требуется ровная поверхность.

Преимущества

  • Оборудование устойчиво к вибрациям.
  • Характеризуется высокой надежностью.
  • Производит точные измерения.
  • Простое в очистке.

Оборудование выпускается в стандартной и специализированной версии, отлично справляется с работой в сложных условиях производства. Вычисляет расстояние к объектам с высокой температурой. В одной системе может синхронизировано работать несколько устройств.

Где купить

Если вас интересует продажа оптических датчиков Baumer, обращайтесь в компанию «ПРОМАИР». Это официальный дилер в республике Беларусь. В каталоге большой выбор регистраторов, систем автоматизации. ООО «ПРОМАИР» обеспечивает сервис высокого уровня. Бесплатная детальная консультация по товарам. Быстрая обработка заявки. Предоставляется 1 год гарантии от компании. Постоянным клиентам предоставляются скидки на большие объемы товаров. Мы предлагаем оптические датчики с доставкой по РБ.

За дополнительной информацией обращайтесь по телефонам +375 (17) 513-99-91, +375 (17) 513-99-92 и +375 (17) 513-99-93.
