Датчик уровня сыпучих материалов следит, сколько продукта осталось в бункере. Когда уровень доходит до нужной отметки, прибор подаёт сигнал. Самые популярные типы - ротационный, вибрационный и электромеханический. Какой выбрать, зависит от материала: насколько он тяжёлый, липнет ли к стенкам, с чем химически совместим.

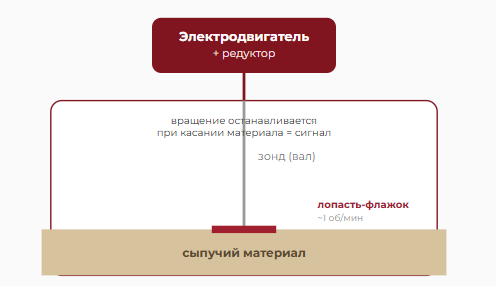

Ротационный датчик уровня работает просто. Внутри крутится лопасть, похожая на флажок. Когда материал в бункере поднимается до её высоты, лопасть упирается в него и перестаёт вращаться. Вот эта остановка и есть сигнал.
Применение и характеристики

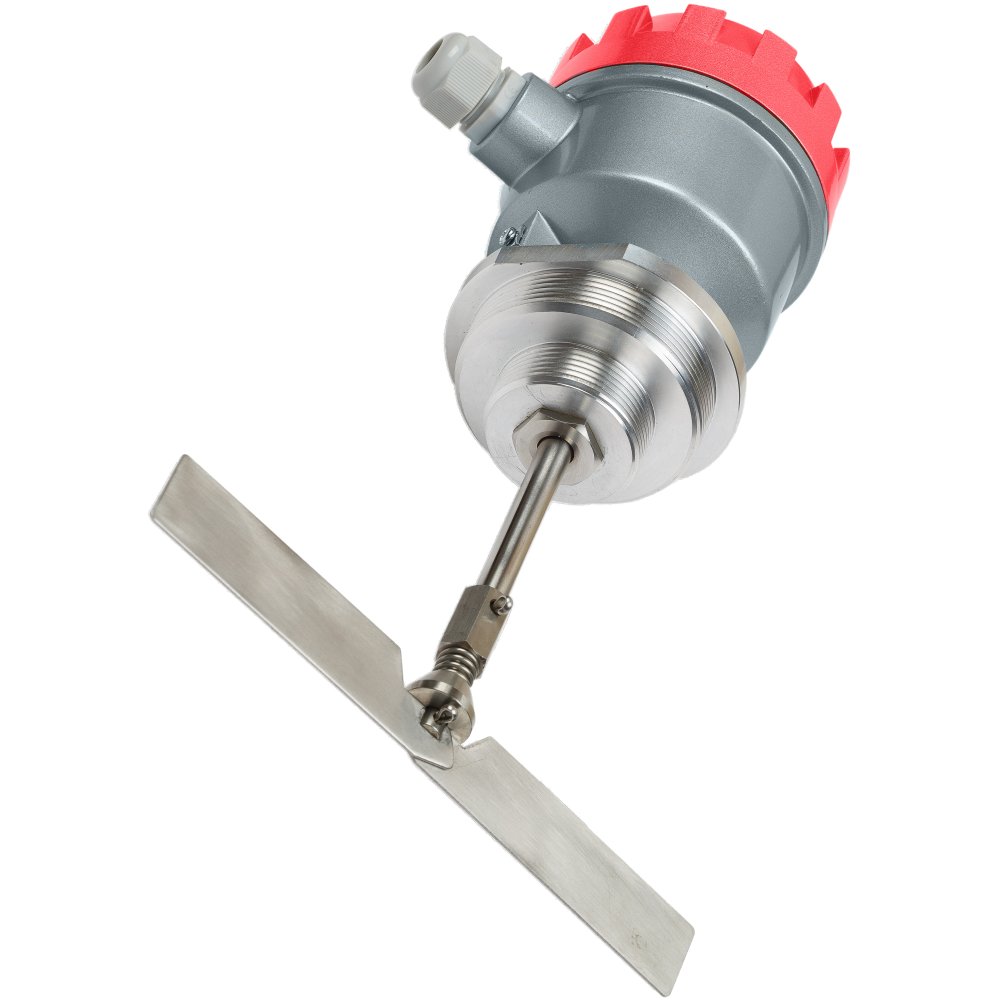

Механический ротационный датчик уровня сыпучих материалов точный, его смело ставят даже в автоматические дозаторы. Внутри - небольшой мотор с редуктором. Он крутит лопасть примерно раз в минуту. Форма лопасти напоминает флажок, отсюда и второе имя - флажковый датчик. Такая форма меньше забивается, поэтому прибор неплохо держится даже на материалах, которые любят слипаться.
Как только лопасть погружается в материал, её вращение прекращается - это и регистрируется датчиком. Скорость изменения уровня должна укладываться в диапазон из технических характеристик: у флажковых датчиков допустимая скорость небольшая. Если диапазон изменения уровня невелик, применяют версию с телескопическим валом; такую схему монтажа обычно используют, когда нужен датчик предельного уровня ротационный по верхнему краю бункера.
| Параметр | Значение |
|---|---|
| Скорость вращения лопасти | около 1 об/мин |
| Монтаж | сверху или сбоку ёмкости, на требуемой высоте |
| Назначение | сигнализатор заполнения, опустошения или промежуточного уровня |
| Исполнение лопасти | стандартное или складное - когда доступ внутрь ёмкости ограничен |
| Типичные материалы | клинкер, цемент, песок, щебень и другая сыпучка |
Ротационный датчик или вибрационный: в чём разница
Сенсор вибрационного датчика устроен иначе - это два вибрирующих стержня, расположенных подобно камертону. Амплитуда их колебаний меняется в зависимости от уровня материала, а встроенный микропроцессор регистрирует эту перемену. Для генерации колебаний и регистрации уровня используются пьезокристаллы, а не электродвигатель, поэтому в конструкции нет подвижных узлов, которые могли бы изнашиваться.
| Параметр | Ротационный | Вибрационный |
|---|---|---|
| Подвижные части | Электродвигатель, редуктор, лопасть | Нет, только пьезокристаллы |
| Скорость реакции | Невысокая, задана скоростью вращения | Быстрая реакция на изменение уровня |
| Надёжность в пыльной среде | Высокая | Высокая, меньше износа |
| Типичное применение | Дозаторы, бункеры с равномерной подачей | Материалы с быстрым изменением уровня |
Сфера применения
Преимущества ротационных датчиков
Точность, достаточной для работы в автоматических дозаторах химической, пищевой промышленности и производства стройматериалов.
Работают с материалами, склонными к налипанию, за счёт флажковой конструкции лопасти.
Простой механический принцип срабатывания - остановка вращения лопасти, без сложной электроники на стороне датчика.
Есть исполнение со складной лопастью для случаев, когда установка через стандартный люк затруднена.
Преимущества заказа в «ПРОМАИР»
Работаем напрямую с производителем - без лишних посредников.
Нужные серии обычно есть на складе в Минске.
Поможем подобрать датчик под характеристики вашего сыпучего материала.
Гарантия производителя на все поставляемые датчики.
Как заказать
Купить ротационный датчик под конкретную задачу просто: сообщите тип материала, диапазон изменения уровня и способ монтажа - подберём подходящую серию и исполнение.
Вопрос-ответ
У ротационного сигнализатора всё просто механически: лопасть крутится, пока не упрётся в материал, и останавливается - это и есть сигнал. Другие же типы датчиков обычно не просто фиксируют факт, что уровень достигнут, а меряют его непрерывно.
Да, для таких материалов используют флажковую модификацию лопасти - она устойчивее к налипанию, чем другие формы сенсора.
В этом случае применяют исполнение со складной лопастью: она проходит в сложенном виде через узкое отверстие и раскрывается уже внутри ёмкости.
У флажковых ротационных датчиков допустимая скорость изменения уровня небольшая. Для быстро меняющегося уровня обычно лучше подходит вибрационный датчик.
Чаще по верхнему краю бункера, на телескопическом валу, если диапазон изменения уровня невелик - такая схема используется именно для контроля предельного уровня.
