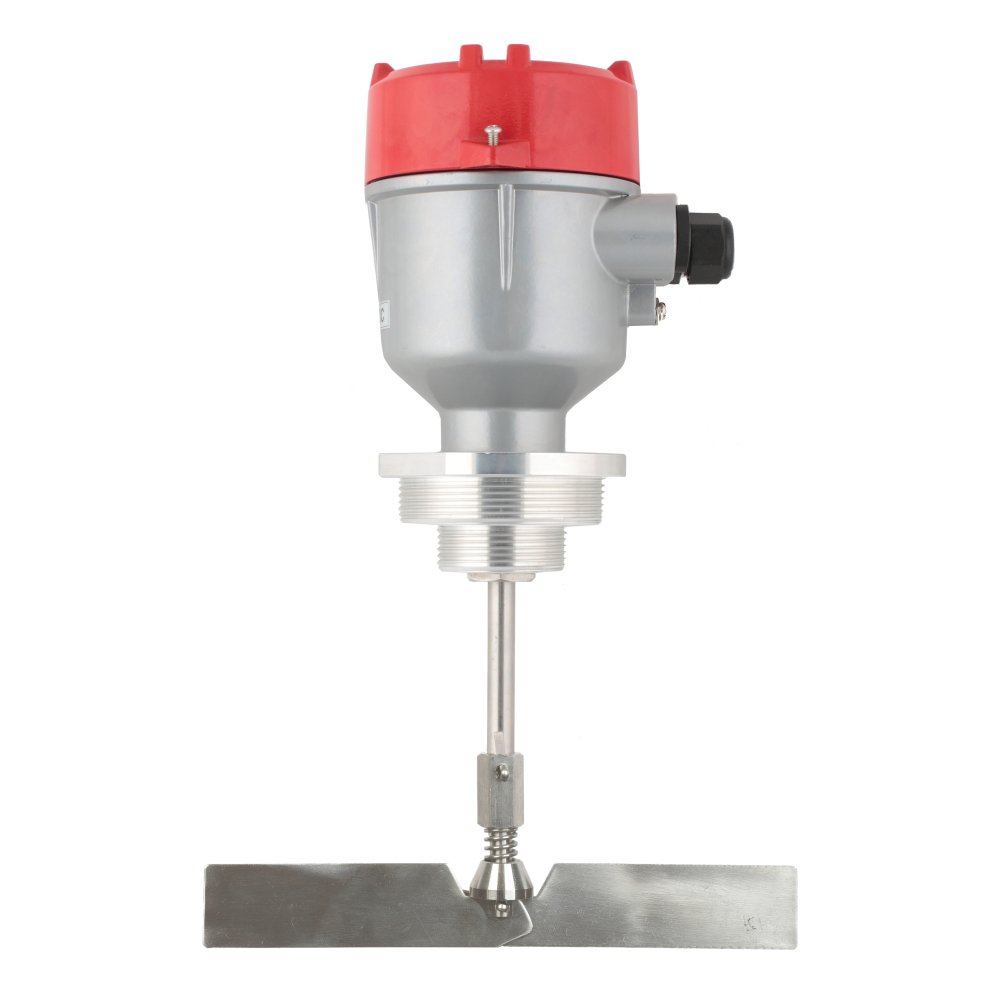

Флажковые датчики уровня INNOLEVEL серии N-Ex

Ротационные датчики INNOLevel серии N-Ex — это взрывозащищенные механические ротационные датчики (сигнализаторы) уровня сыпучих материалов, предназначенные для контроля предельного уровня продуктов во взрывоопасных зонах. Флажковые датчики INNOLevel серии N-Ex представляют собой электромеханические приборы контроля, разработанные специально для безопасной работы в атмосфере с высокой концентрацией горючей пыли, газов или взвесей. Мелкодисперсные материалы (мука, сахарная пудра, угольная пыль, древесные опилки) при трении создают статическое электричество и склонны к детонации, поэтому стандартная электроника в таких силосах строго запрещена

Принцип работы и особенности конструкции датчиков INNOLEVEL N-Ex
1. Синхронный внутренний двигатель непрерывно вращает измерительную лопасть со скоростью 1 или 5 об/мин . Когда уровень продукта достигает лопасти, она останавливается. Реактивный момент от остановки вала смещает внутренний механизм, который размыкает/замыкает сухой контакт (реле SPDT) и одновременно отключает питание самого мотора, предотвращая его перегрев. Когда материал уходит, пружина возвращает мотор на место, он запускается, а реле возвращается в исходное состояние.

2. Взрывозащищенное исполнение:
o Герметичность оболочки: приборы обладают прочным алюминиевым корпусом с классом защиты IP66, исключающим попадание взрывоопасной пыли к электрическим компонентам.
o Защита от искрения и нагрева: конструкция исключает искрообразование при переключении микровыключателей. Все элементы сертифицируются по ТР ТС 012/2011 для работы в опасных зонах (20, 21, 22 для пыли).

Серия INNOLevel N-Ex — это одно из самых популярных и экономически эффективных решений в сегменте взрывозащищенных датчиков предельного уровня.
В зависимости от типа питания и конфигурации, в линейку входят модели с питанием 220–230 В переменного тока и 24 В постоянного тока.
Ключевые технические параметры INNOLevel N-Ex
• Надежность конструкции: наличие опорного подшипника качения вала (а не втулки скольжения) гарантирует высокую стойкость к боковым механическим изгибам и продлевает ресурс.
• Плотность измеряемой среды: уверенно срабатывает на материалах с насыпной плотностью от 100 г/л с размером фракции до 50 мм.
• Температурный диапазон: стандартная версия стабильно работает при температуре продукта от -40 °C до +80 °C.
• Варианты резьбы: Прибор поставляется с раздельной крепежной муфтой и имеет универсальную резьбу G 1 ½" или G 2 ½".
