Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7 до 94;
- подходят для электродвигателей четырех габаритных размеров (63, 71, 80, 90);
- обеспечивают крутящий момент на выходе от 71 до 191 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7 до 96;
- подходят для электродвигателей четырех габаритных размеров (71, 80, 90, 100/112);
- обеспечивают крутящий момент на выходе от 168 до 347 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7 до 100;
- подходят для электродвигателей четырех габаритных размеров (71, 80,90, 100/112);
- обеспечивают крутящий момент на выходе от 172 до 270 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7 до 94;
- подходят для электродвигателей четырех габаритных размеров (63, 71, 80, 90);
- обеспечивают крутящий момент на выходе от 71 до 147 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7 до 100;
- подходят для электродвигателей четырех габаритных размеров (56, 63, 71, 80);
- обеспечивают крутящий момент на выходе от 29 до 72 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7 до 102;
- подходят для электродвигателей трех габаритных размеров (56, 63, 71);
- обеспечивают крутящий момент на выходе от 14 до 41Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 5 до 80;
- подходят для электродвигателей двух габаритных размеров (56, 63);
- обеспечивают крутящий момент на выходе от 5 до 21Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7,5 до 100;
- подходят для электродвигателей трех габаритных размеров (100/112, 132, 160);
- обеспечивают крутящий момент на выходе от 698 до 1550 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7,5 до 100;
- подходят для электродвигателей трех габаритных размеров (90, 100/112, 132);
- обеспечивают крутящий момент на выходе от 345 до 1050 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес.
- передаточные значения от 7 до 99;
- подходят для электродвигателей четырех габаритных размеров (80, 90, 100/112, 132);
- обеспечивают крутящий момент на выходе от 315 до 651 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Взаимозаменяемость по посадочным размерам с редукторами STM, Siti, Bonfiglioli, Motovario, Varvel, TOS Znojmo, Tramec, Transtecno, 7МЧ, 9МЧ и всегда в наличии в Минске!!!
Тех. обслуживание не требуется!!!
Редукторы поставляются с синтетическим маслом на весь срок службы и не требуют обслуживания. Диапазон рабочих температур от -25°C до +130°C
Редукторы типоразмеров 030-090 поставляются залитыми маслом для любой монтажной позиции, при заказе типоразмеров 110 - 150 необходимо указывать монтажную позицию.
Комплектующие
|
боковые фланцы |
реактивные штанги |
выходные твердотельные валы |
||
|
|
|
|
|
|
Характеристики червячного редуктора INNORED
|
Типоразмер редуктора |
Передаваемый момент (Нм) |
Мощность присоединяемых двигателей (кВт) |
Диаметр выходного вала (мм) |
Передаточные числа |
Габаритные размеры |
|
IRW030 |
20 |
0,06...0,18 |
14 |
5…100 |
 |
|
IRW040 |
39 |
0,06...0,37 |
18 (19 по запросу) |
5…100 |
|
|
IRW050 |
69 |
0,06...0,55 |
25 (24 по запросу) |
5…100 |
|
|
IRW063 |
140 |
0,12...0,75 |
25 (28 по запросу) |
5…100 |
|
|
IRW075 |
270 |
0,25...1,5 |
28 (35 по запросу) |
5…100 |
|
|
IRW090 |
330 |
0,75...4 |
35 (38 по запросу) |
5…100 |
|
|
IRW110 |
620 |
1,1...7,5 |
42 |
5…100 |
|
|
IRW130 |
1050 |
1,5...7,5 |
45 |
5…100 |
|
|
IRW150 |
1600 |
2,2...15 |
50 |
5…100 |
|
|
Таблица соответствия других производителей
|
|||||||
|
INNORED |
Motovario | STM | Transtecno | Bonfiglioli | Siti | Tramec | |
| IRW025 | NMRV025 | WMI 25 | UMI 25 | CM025 | - | - | - |
| IRW030 | NMRV030 | WMI 30 | UMI 30 | CM030 | VF 30 | MU 30 | XC 30 |
| IRW040 | NMRV040 | WMI 40 | UMI 40 | CM040 | VF 44 | MU 40 | XC 40 |
| IRW050 | NMRV050 | WMI 50 | UMI 50 | CM050 | VF 49 | MU 50 | XC 50 |
| IRW063 | NMRV063 | WMI 63 | UMI 63 | CM063 | W 63 | MU 63 | XC 63 |
| IRW075 | NMRV075 | WMI 75 | UMI 75 | CM075 | W 75 | MU 75 | XC 75 |
| IRW090 | NMRV090 | WMI 90 | UMI 90 | CM090 | W 86 | MU 90 | XC 90 |
| IRW110 | NMRV110 | WMI 110 | UMI 110 | CM0110 | W 110 | MU 110 | XC 110 |
| IRW130 | NMRV130 | WMI 130 | UMI 130 | CM0130 | - | - | XC 130 |
| IRW150 | NMRV150 | WMI 150 | UMI 150 | CM0150 | - | - | - |

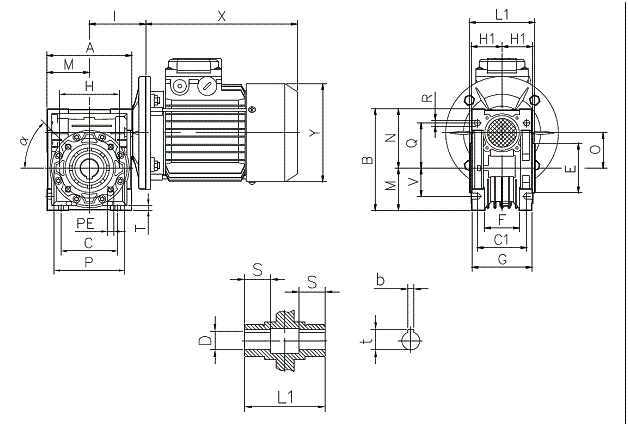

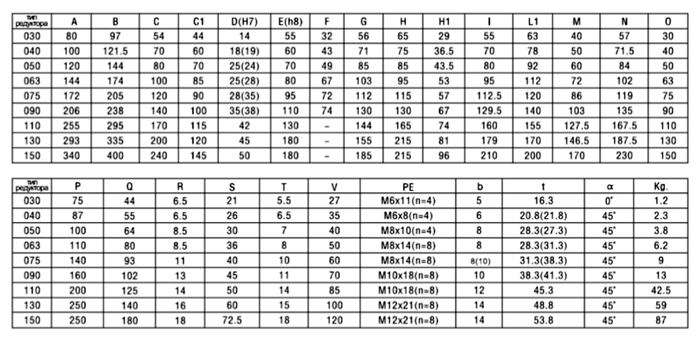

Габаритные размеры червячного редуктора INNORED
Внимание!!!
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
|
4 формата 2D: |
5 форматов 3D: |
Вы можете запросить чертежи в отделе продаж.
Документация:
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Сфера применения
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор в Минске для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес.
Виды продукции
В каталоге компании «ПРОМАИР» представлены червячные редукторы различных видов:
- Одноступенчатые – широко востребованы благодаря способности к самоторможению и плавности хода. Они наиболее компактны, их несложно монтировать, они надежней и долговечней, поскольку имеют более простую конструкции. Червяк может находится как снизу, так и сверху колеса, что облегчает монтаж. Стоимость одноступенчатых моделей ниже, чем многоступенчатых.
- Многоступенчатые – не получили широкого распространения, так как агрегаты с червячной передачей рассчитаны на невысокую мощность, и для большинства механизмов достаточно возможностей одноступенчатой передачи. Но могут применяться в различных устройствах, где предъявляются высокие требования к безопасности и точности работы.
Условия эксплуатации
При работе червячного мотор-редуктора выделяется значительное количество тепловой энергии из-за трения движущихся частей. Это увеличивает скорость их износа. Чтобы предотвратить быстрый выход агрегата из строя необходимо регулярно смазывать его. Использование синтетических смазок позволяет не только уменьшить силу трения, но и снизить рабочую температуру механизма.
Преимущества компании «ПРОМАИР»
Компания предлагает ряд важных преимуществ для своих клиентов:
- качественные изделия от известных производителей;
- гарантийные обязательства на каждый проданный агрегат;
- выгодные цены на червячные редукторы;
- оперативную комплектацию заказов;
- сервисное обслуживание – консультации при выборе и установке механизмов;
- возможность доставки экспресс-службой во все регионы Беларуси;
- скидки и предоставление отсрочки платежа для постоянных заказчиков.
Чтобы заказать червячный редуктор и другую приводную технику, уточнить условия сотрудничества, получить помощь при выборе изделий, звоните по телефонам: +375 (17) 513-99-91 и +375 (17) 512-63-39.
