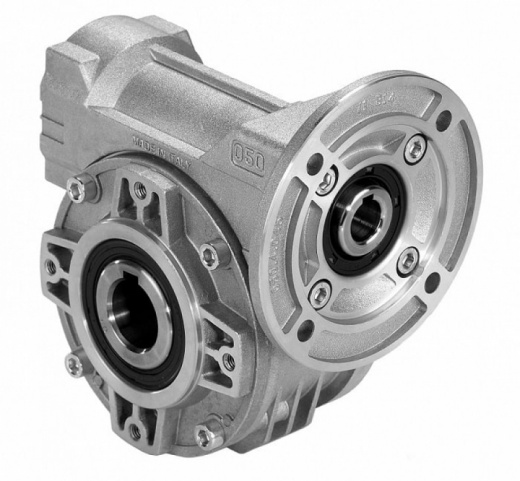

Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7 до 94;
- подходят для электродвигателей четырех габаритных размеров (63, 71, 80, 90);
- обеспечивают крутящий момент на выходе от 71 до 191 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7 до 94;
- подходят для электродвигателей четырех габаритных размеров (63, 71, 80, 90);
- обеспечивают крутящий момент на выходе от 71 до 191 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Характеристики редуктора 63A в зависимости от мощности электродвигателя и передаточного числа.
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор | i передаточное число | Фланец IEC |
0,25 кВт n1=1400 71A4 |
23 | 64 | 3 | 60 | B5 |
18 | 79 | 2,4 | 80 | B5 | |
14 | 90 | 1,9 | 100 | B5 | |
0,37 кВт n1=1400 71B4 |
28 | 85 | 2,5 | 50 | B5 |
23 | 95 | 2 | 60 | B5 | |
18 | 117 | 1,6 | 80 | B5 | |
14 | 134 | 1,3 | 100 | B5 | |
n1=900 80A6 |
18 | 120 | 1,8 | 50 | B5/B14 |
15 | 139 | 1,5 | 60 | B5/B14 | |
11 | 170 | 1,1 | 80 | B5/B14 | |
9 | 196 | 1 | 100 | B5/B14 | |
0,55 кВт n1=2800 71B2 |
47 | 79 | 1,8 | 60 | B5 |
35 | 96 | 1,3 | 80 | B5 | |
28 | 113 | 1 | 100 | B5 | |
n1=1400 80A4 |
35 | 107 | 2 | 40 | B5/B14 |
28 | 126 | 1,7 | 50 | B5/B14 | |
23 | 142 | 1,4 | 60 | B5/B14 | |
18 | 174 | 1,1 | 80 | B5/B14 | |
14 | 199 | 0,9 | 100 | B5/B14 | |
n1=900 80B6 |
18 | 178 | 1,2 | 50 | B5/B14 |
15 | 207 | 1 | 60 | B5/B14 | |
0,75 кВт n1=2800 80A2 |
35 | 131 | 1 | 80 | B5/B14 |
28 | 153 | 0,8 | 100 | B5/B14 | |
n1=1400 80B4 |
70 | 83 | 2,4 | 20 | B5/B14 |
56 | 100 | 2 | 25 | B5/B14 | |
47 | 114 | 2 | 30 | B5/B14 | |
35 | 143 | 1,5 | 40 | B5/B14 | |
28 | 171 | 1,2 | 50 | B5/B14 | |
23 | 193 | 1 | 60 | B5/B14 | |
18 | 237 | 0,8 | 80 | B5/B14 | |
n1=900 90S6 |
45 | 126 | 1,8 | 20 | B5/B14 |
36 | 151 | 1,4 | 25 | B5/B14 | |
30 | 172 | 1,5 | 30 | B5/B14 | |
23 | 210 | 1,1 | 40 | B5/B14 | |
1,1 кВт n1=2800 80B2 |
93 | 88 | 1,7 | 30 | B5/B14 |
70 | 114 | 1,3 | 40 | B5/B14 | |
56 | 135 | 1 | 50 | B5/B14 | |
n1=1400 90S4 |
187 | 50 | 3,6 | 7,5 | B5/B14 |
140 | 65 | 2,9 | 10 | B5/B14 | |
93 | 93 | 2,1 | 15 | B5/B14 | |
70 | 122 | 1,6 | 20 | B5/B14 | |
56 | 146 | 1,3 | 25 | B5/B14 | |
47 | 169 | 1,3 | 30 | B5/B14 | |
35 | 213 | 1 | 40 | B5/B14 | |
n1=900 90L6 |
45 | 184 | 1,2 | 20 | B5/B14 |
36 | 222 | 0,9 | 25 | B5/B14 | |
30 | 252 | 1 | 30 | B5/B14 | |
1,5 кВт n1=2800 90S2 |
112 | 104 | 1,4 | 25 | B5/B14 |
93 | 120 | 1,3 | 30 | B5/B14 | |
70 | 156 | 1 | 40 | B5/B14 | |
n1=1400 90L4 |
187 | 68 | 2,7 | 7,5 | B5/B14 |
140 | 88 | 2,2 | 10 | B5/B14 | |
93 | 127 | 1,5 | 15 | B5/B14 | |
70 | 166 | 1,2 | 20 | B5/B14 | |
56 | 200 | 1 | 25 | B5/B14 | |
47 | 230 | 1 | 30 | B5/B14 | |
n1=900 100L6 |
120 | 104 | 2 | 7,5 | B5/B14 |
90 | 135 | 1,7 | 10 | B5/B14 | |
60 | 196 | 1,2 | 15 | B5/B14 | |
1,85 кВт n1=1400 90LB4 |
187 | 83 | 2,2 | 7,5 | B5/B14 |
140 | 109 | 1,8 | 10 | B5/B14 | |
93 | 157 | 1,2 | 15 | B5/B14 | |
70 | 204 | 1 | 20 | B5/B14 | |
56 | 246 | 0,8 | 25 | B5/B14 | |
47 | 284 | 0,8 | 30 | B5/B14 | |
2,2 кВт n1=2800 90L2 |
187 | 97 | 1,5 | 15 | B5/B14 |
140 | 125 | 1,2 | 20 | B5/B14 | |
n1=1400 100LA4 |
187 | 99 | 1,8 | 7,5 | B5/B14 |
140 | 129 | 1,5 | 10 | B5/B14 | |
93 | 187 | 1 | 15 | B5/B14 | |
3 кВт n1=2800 100LA2 |
373 | 68 | 1,8 | 7,5 | B5/B14 |
280 | 90 | 1,5 | 10 | B5/B14 | |
187 | 132 | 1,1 | 15 | B5/B14 | |
n1=1400 100LB4 |
187 | 135 | 1,3 | 7,5 | B5/B14 |
140 | 176 | 1,1 | 10 | B5/B14 | |
93 | 255 | 0,8 | 15 | B5/B14 | |
4 кВт n1=2800 112M2 |
373 | 91 | 1,3 | 7,5 | B5 |
280 | 120 | 1,1 | 10 | B5 | |
n1=1400 112M4 |
187 | 180 | 1 | 7,5 | B5/B14 |
140 | 235 | 0,8 | 10 | B5/B14 |
Общие характеристики:
Смазка:
Редукторы 63А поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Тип синтетического масла и рекомендованное количество приведены в таблице.
Радиальные и осевые нагрузки:
Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
