Газоанализатор Эколаб Плюс - это современный портативный прибор, который подходит для контроля качества воздуха в любых условиях. Он может использоваться как для постоянного мониторинга, так и для периодических замеров, предоставляя точные данные о содержании химических веществ в рабочей зоне, на открытом воздухе, в промышленных выбросах и технологических процессах.

Основные сведения

• Одновременное измерение до 9 газов и более 60 веществ.
• Принудительный и диффузионный отбор проб (зонд).
• Различные типы сенсоров: электрохимические, оптические, фотоионизационные, полупроводниковые.
• Контроль ПДК вредных и отравляющих веществ, а также ДВК горючих газов.
• Усреднение и архивирование результатов, выгрузка данных на ПК.
• Защищённый корпус IP67, возможное взрывозащищённое исполнение.
• Работа в диапазоне температур от −16 до +50 °C.

Назначение и возможности

• Контроль веществ в промвыбросах при применении дополнительного оборудования;
• Контроль ПДК вредных и отравляющих веществ, а также ДВК горючих газов;
• Типы используемых сенсоров: электрохимические, оптические, фотоионизационные, полупроводниковые;
• Световая, звуковая и вибросигнализация при превышении установленных потребителем порогов (до 5);
• Режимы измерения: фиксированный, постоянный, настраиваемый;
• Анализ полученных результатов, построение графиков и усреднение результатов анализа;
• Отображение метеопараметров: давление, влажность, температура;
• Архивирование измеренных значений с привязкой к дате и времени и выгрузка на ПК;
• Режим самодиагностики прибора и индикация уровня заряда АКБ.

Уникальные преимущества

КОМПАКТНОСТЬ И НАДЁЖНОСТЬ
Ударостойкая конструкция из обрезиненного АБС пластика, IP67, 1ExibIIBT4GbX.

ТЕРМОУСТОЙЧИВОСТЬ
Работа от −16°C (с термосумкой) до +50°C.

МОДУЛЬНАЯ АРХИТЕКТУРА
До 60 веществ, «горячая» замена сенсоров, до 9 веществ одновременно.

УНИВЕРСАЛЬНОСТЬ
Измерение в атмосфере, рабочей зоне и выбросах.

ИННОВАЦИОННОСТЬ
Прямое измерение без «мокрой химии».

ВЫСОКАЯ ТОЧНОСТЬ
Низкие концентрации, стабильные показания.

УДОБСТВО ИЗМЕРЕНИЯ
Фиксированный, постоянный и настраиваемый режимы.

ФУНКЦИОНАЛЬНОСТЬ
Диффузионный и принудительный отбор телескопическим зондом.

Внешний вид и устройство Эколаб Плюс

Внешний вид датчиков

1. Чувствительная часть датчика, «дыхательное окно»;
2. Наименование контролируемого вещества;
3. Серийный номер датчика;
4. Разъем для подключения датчика к газоанализатору и/или модулю хранения датчиков;
5. Цветовая маркировка диапазона измерения датчика (цветной круг);
6. Направляющие штыри для установки датчиков.



Вид газоанализатора спереди

1. Элемент световой индикации;
2. Сенсорный дисплей;
3. Отверстие звуковой сигнализации;
4. Панель кнопок управления;
5. Кнопка Включения/Выключения газоанализатора.



Вид отсека датчиков газоанализатора

1. Установленные в газоанализатор датчики;
2. Соединительный разъем датчика;
3. Направляющие отверстия для установки датчика;
4. Датчик-заглушка;
5. «дыхательное окно» датчика.



Вид газоанализатора слева и справа

1. Защитные накладки на корпус газоанализатора;
2. Аккумуляторная батарея;
3. Разъем интерфейса RS-485;
4. Гнездо для подключения зарядного устройства;
5. Разъем MicroSD для установки карты памяти;
6. Разъем microUSB-b для подключения компьютера;
7. Разъем USB-а для подключения накопителя / клавиатуры / манипулятора «мышь».



Крышка отсека датчиков газоанализатора

1. Держатели крышки;
2. «дыхательные» отверстия;
3. Фиксаторы крышки в корпусе газоанализатора.



Сферы применения Эколаб Плюс

• Атомные электростанции (АЭС) - Контроль газов в разных зонах станции, включая реконструкцию и замену хранилищ топлива.
• Гальванические цеха - Охрана труда и соблюдение экологических стандартов.
• Золотодобывающая отрасль - Анализ воздуха в местах добычи и необогатительных фабриках.
• Минеральные удобрения - Контроль воздуха при производстве и хранении удобрений.
• Нефтегазовая отрасль - Мониторинг концентраций газа в рабочей зоне.
• Полимерные производства - Контроль выбросов при производстве пластмасс.
• Фармацевтические производства - Контроль воздуха при производстве лекарств.
• Центры гигиены и эпидемиологии - Контроль состава и концентрации газов.
• Водоканалы - Хлораторные, дозаторные помещения и склады реагентов.
• Деревообрабатывающие предприятия - Контроль воздуха на производстве ДСП, МДФ, ОББ и фанеры.
• Кабельная промышленность - Контроль воздуха рабочей зоны при производстве кабельных изделий.
• МО и МЧС России - Контроль воздуха при ликвидации ЧС и аварий.
• Очистные сооружения - Химикохимическая станция вод.
• Сельскохозяйственная промышленность - Контроль газового состава в помещениях.
• Химическая промышленность - Контроль выбросов и безопасности производства.
• Экологический мониторинг - Контроль загрязнения окружающей среды.
• Горнодобывающая промышленность - Контроль метана, СО и Н2S в рудничной атмосфере.
• ЖД транспорт - Контроль выбросов подвижных составов, депо и шлакотропильных заводов.
• Металлургия - Анализ содержания оксидов углерода и серы.
• Мусороперерабатывающие предприятия - Контроль воздуха возле мусоросжигательных заводов.
• Пищевая промышленность - Контроль процессов с использованием химических реагентов.
• Службы охраны труда - Безопасность работников на объектах повышенной опасности.
• Целлюлозно-бумажная промышленность - Контроль хлора, азота и кислот.
• Энергетика и теплоэнергетика - Контроль газов в котельных и генераторных отдалениях.

Газоанализаторы «ЭЛАН плюс» предназначены для измерения объемной доли кислорода (O2), диоксида углерода (CO2), процента нижнего концентрационного предела распространения пламени (%НКПР) метана (CH4), пропана (C3H8), гексана (C6H14), массовых концентраций оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), озона (О3), диоксида серы (SO2), сероводорода (H2S), хлора (Cl2), аммиака (NH3) в воздухе рабочей зоны и в технологических газах. Газоанализаторы с каналами СО, NO, NO2, О3 могут использоваться для мониторинга воздуха жилой зоны.

Полное описание:

Это обновленная версия прибора ЭЛАН, которая сочетает в себе точность и надежность прошлой версии прибора и получила возможность измерения до 8 газов одновременно.

Большой графический дисплей с разрешением 128х64 px позволяет визуально контролировать до 4-х измеряемых компонентов одновременно на одной странице без переключения.

Газоанализатор «ЭЛАН плюс» может применяться для измерений как в рабочей зоне (только во взрывобезопасных помещениях), так и в атмосфере (только определенные модификации).

«ЭЛАН плюс» впервые может быть оснащен оптическими сенсорами для измерения CO2, CH4. Срок службы данных сенсоров до 10 лет.

Благодаря использованию встроенного насоса и пробоотборной линии, газоанализатор «ЭЛАН плюс» способен отбирать пробу воздуха на расстоянии. Мощный аккумулятор позволяет использовать прибор в рабочем режиме не менее 6 часов при оснащении 8-ю сенсорами, включенными подсветкой и насосом.

Преимущества газоанализатора «ЭЛАН плюс»:

• Измерение до 8 газов одновременно (до 6 электрохимических и до 2 оптических сенсоров)
• Возможность выбора единиц измерения:
  • ppm или мг/м3 для CO, H2S, NO, NO2, O3, Cl2, NH3;
  • ppm, мг/м3 или %об. д. для CO2;
  • ppm, мг/м3, %об. д. или % НКПР для CH4, C3H8, C6H14.
• Возможность выбора приведения расчета массовой концентрации в мг/м3 к нормальным (t°0), стандартным (t° 20) условиям или температуре внутреннего датчика (t°и).
• Возможность дооснащения прибора новыми каналами измерений (на заводе-изготовителе).
• Большой дисплей с подсветкой и функцией ZOOM.
• Срок службы электрохимических сенсоров от 3-х до 5-х лет в зависимости от измеряемого компонента, оптических - до 10 лет.
• Мощный аккумулятор позволяет использовать газоанализатор в автономном режиме более 12 часов при оснащении 2-мя сенсорами и включенными подсветкой и насосом.
• Зарядка аккумулятора через USB разъём.
• Встроенный побудитель расхода (насос) позволяет отбирать пробу на расстоянии.
• Может использоваться как стационарный прибор совместно с компьютером через подключение по USB. Отображение показаний концентрации газов на мониторе происходит в реальном времени через заданный пользователем интервал измерения. Полученные данные можно сохранить в файл для дальнейшей обработки или составления отчёта/протокола (опция).
• Возможность дооснащения газоанализатора различными промышленными интерфейсами RS-232, RS-422, RS-485 и протоколом обмена Modbus RTU для интеграции в существующую на предприятии систему SCADA (опция).
• Встроенная звуковая сигнализация при превышении установленных порогов обнаружения.
• Автоматическая установка «нуля» при включении прибора. Возможность через меню прибора установить нулевые показания по баллону с азотом.
• Работа при отрицательных температурах при использовании термочехла (опция).
• Память на 100 измерений с сохранением времени, даты и названия места замера.
• Передача сохраненных измерений из прибора на компьютер по USB с помощью специальной программы (бесплатно, по требованию при заказе).
• Информирование пользователя о необходимости проведения сервисного обслуживания и поверки газоанализатора «ЭЛАН плюс».
• Отображение температуры отбираемой пробы (информационный параметр).
• № 73900-19 в Государственном реестре СИ РФ.
• № 13121-26 в государственном реестре СИ РБ.

Области применения газоанализатора «ЭЛАН плюс»:

• Промышленные зоны предприятий
• Аттестация рабочих мест
• При условии дистанционного отбора пробы проверка состава воздуха в замкнутых пространствах (коллекторы, колодцы, цистерны) и помещениях, в которых может быть недостаток кислорода и образование токсичных газов
• Использование в технологических процессах на предприятиях разных отраслей промышленности
• Контроль качества пищевой упаковки (О2, CO2)
• Контроль газовой среды в медицинских СО2-инкубаторах
• Измерение уровня CO2 в тепличных хозяйствах
• Медицинские учреждения
• Экологический контроль (передвижные лаборатории, федеральная программа чистый воздух)

Газоанализаторы ЭЛАН предназначены для измерения массовой концентрации одного из компонентов - CO, NO, NO2, SO2, H2S, Cl2, NH3, O3 или объемной доли О2 (в зависимости от исполнения) в воздухе. Другие компоненты по запросу.

Полное описание:

Газоанализаторы применяются для контроля содержания токсичных компонентов или кислорода в воздухе рабочей зоны во взрывобезопасных помещениях, а модели ЭЛАН-СО-50, ЭЛАН-О3, ЭЛАН-NО и ЭЛАН-NО2 могут применяться для контроля содержания оксида углерода, озона и окислов азота в атмосферном воздухе (воздухе жилой зоны).

Газоанализаторы ЭЛАН-СО-50 широко используются Государственным учреждением "Республиканский центр по гидрометеорологии, контролю радиоактивного загрязнения и мониторингу окружающей среды".

Принцип действия прибора - электрохимический

В газоанализаторе используются электрохимические сенсоры фирмы City Technology (Великобритания)

Срок службы сенсоров - от 2-х до 4-х лет (в зависимости от измеряемого компонента и максимальных концентраций газов)

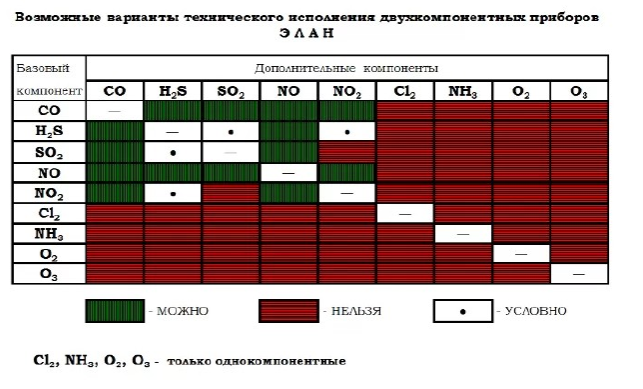

По специальному заказу газоанализаторы могут выпускаться в двухкомпонентном исполнении (таблица возможных вариантов технического исполнения приведена ниже)
