Тросовый датчик остановки конвейера создан специально для отключения питания транспортерной системы при аварийных условиях.
Принцип работы

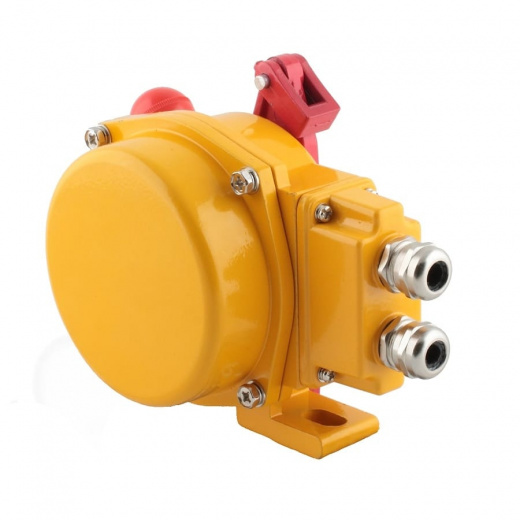

Датчик остановки конвейера RES-N предназначен для отключения подачи питания на конвейер и прочее оборудование в аварийных ситуациях, приводится в действие металлическим тросом, протянутым вдоль конвейера. При воздействии на трос в любой точке на всем протяжении конвейера выключатель выдает сигнал на аварийное отключение конвейера.
Датчик RES-N является экономичным решением и обладает рядом преимуществ:
- Универсальная конструкция двунаправленного действия.
- Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67.
- Отключение системы при наклоне рычага под углом 30°.
- Опционально коррозионностойкое исполнение из нержавеющей стали SUS304.
Применение:
- Стандартные ленточные конвейеры.
- Челночные конвейеры.
- Ковшовые подъемники.
- Упаковочные линии.
- Системы штабелирования, подъемные краны, погрузочные машины, экскаваторы.
- Системы погрузки / разгрузки судов.
- Системы горизонтальной подачи.
Тросовый датчик остановки конвейера создан специально для отключения питания транспортерной системы при аварийных условиях.
Принцип работы
Датчик остановки конвейера RES-N предназначен для отключения подачи питания на конвейер и прочее оборудование в аварийных ситуациях, приводится в действие металлическим тросом, протянутым вдоль конвейера. При воздействии на трос в любой точке на всем протяжении конвейера выключатель выдает сигнал на аварийное отключение конвейера.
Датчик RES-N является экономичным решением и обладает рядом преимуществ:
- Универсальная конструкция двунаправленного действия.
- Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67.
- Отключение системы при наклоне рычага под углом 30°.
- Опционально коррозионностойкое исполнение из нержавеющей стали SUS304.
Применение:
- Стандартные ленточные конвейеры.
- Челночные конвейеры.
- Ковшовые подъемники.
- Упаковочные линии.
- Системы штабелирования, подъемные краны, погрузочные машины, экскаваторы.
- Системы погрузки / разгрузки судов.
- Системы горизонтальной подачи.
Длина троса подбирается таким образом, чтобы рычаг управления находился в вертикальном или близком к вертикальному положении. Натяжение троса обеспечивается действием пружины.
При необходимости остановки конвейера оператор воздействует на трос, который в свою очередь тянет рычаг управления, отклоняя его от вертикального положения. При достижении угла 30° происходит фиксация рычага управления.
Возврат в рабочее положение осуществляется нажатием на рычаг восстановления, рычаг управления принимает вертикальное положение, трос натягивается.
Датчик RES-N снабжен двумя микровыключателями, приводящимися в действие кулачками при отклонении рычага управления на угол 20°.
Мех. характеристики
- Материал корпуса:
- алюминий, порошковое покрытие, желтый для стандартного исполнения;
- нержавеющая сталь SUS304 для коррозионностойкого исполнения.
- Класс защиты корпуса: IP67.
- Материал рычага:
- алюминий, порошковое покрытие, красный для стандартного исполнения.
- нержавеющая сталь SUS304 для коррозионностойкого исполнения.
- Усилие: 98 Н*м.
- Способ восстановления: ручной.
- Общий вес: около 2,5 кг (для стандартного исполнения).
- Около 3,0 кг (для коррозионностойкого исполнения).
Электрические характеристики:
- Электросоединение:
- кабельный ввод М20х1,5 - 2шт для стандартного исполнения;
- кабель ПВХ, 500 мм для коррозионностойкого исполнения.
- Выходной сигнал:
- 10 A, 250 В перем. тока;
- 2 релейных выхода.
- Сопротивление изоляции: свыше 100 МОм.
- Диэлектрическая прочность: 2000 VAC в течение 1 мин.
Условия функционирования
- Рабочая температура, °С: -40 ... +75.
- Относительная влажность: 0…100%.
- Частота срабатывания: до 20 раз/мин.
- Ресурс: свыше 1 млн срабатываний.
