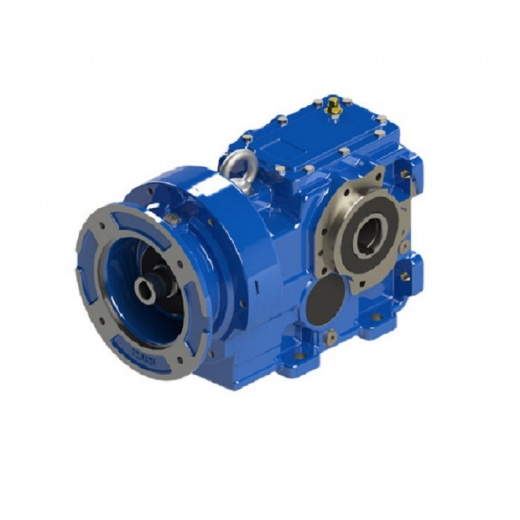

Цилиндро-конический редуктор NRW K70390

Цилиндро-конические мотор-редукторы NRW (Германия) построены по модульному принципу: на складе отдельно хранятся базовые модули и комплектующие (моторные фланцы, реактивные штанги и пр.), что позволяет скрутить вариант редуктора, необходимый клиенту. Тех. обслуживание не требуется. Редуктор поставляется с минеральным, либо синтетическим маслом, в зависимости от условий эксплуатации. Диапазон рабочих температур от -40°до +70°C.

Общие характеристики:

• Упрочненные редукторы со шлифованными зубьями.
• Цельнолитой чугунный корпус.
• Комбинация веса и высокого предела прочности на разрыв.
• Точная механическая обработка обеспечивает выравнивание подшипников и зубчатого зацепления.
• Передаточные значения от 10,64 до 183,27.
• Подходят для электродвигателей шести габаритных размеров (100/112, 132, 160, 180, 200).
• Обеспечивают крутящий момент на выходе от 760 до 5375 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

• Autocad (.dxf - .dwg)
• IGES (.iges)
• Solid Edge (.dft)

5 форматов 3D:

• Solid Edge (.par)
• Parasolid (.xt)
• IGES (.igs)
• ACIS (.sat)
• STEP (.step)

Вы можете запросить чертежи в отделе продаж.
