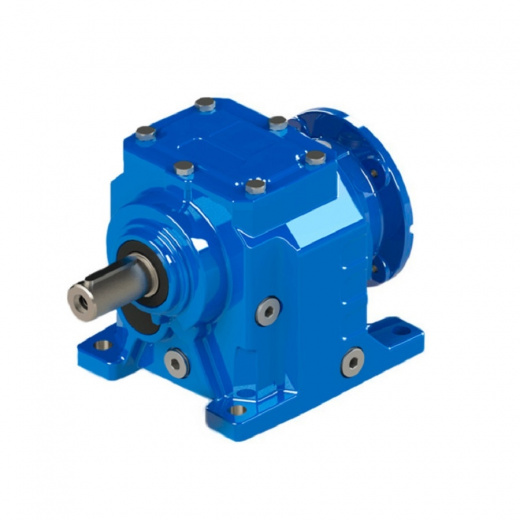

Цилиндрический редуктор NRW A/F 703

Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью цилиндрических шестерен, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой.

Цилиндрические мотор-редукторы NRW (Германия) в чугунном корпусе построены по модульному принципу:

Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, выходными фланцами.

Цилиндрические соосные редукторы NRW (Германия) в чугунном корпусе — подходят для всех применений.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре, что позволяет достичь повышенной плавности хода и бесшумности работы Все редукторы залиты минеральным, либо синтетическим маслом, в зависимости от условий эксплуатации редуктора.

Общие характеристики:

• корпус из чугуна;
• входные и выходные валы изготовлены из стали 39 NiCrMo3;
• используются высококачественные подшипники;
• используются высококачественные сальники;
• уровень шума 60/65 dBA;
• КПД 94-98%;
• передаточные значения от 45,67 до 260,15;
• подходят для электродвигателей трех габаритных размеров (100/112, 132, 160, 180, 200);
• обеспечивают крутящий момент на выходе от 949 до 5313 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Цилиндрический редуктор устанавливается в:

• насосах;
• конвейерах;
• мешалках;
• тяжелых условиях.

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

• Autocad (.dxf - .dwg)
• IGES (.iges)
• Solid Edge (.dft)

5 форматов 3D:

• Solid Edge (.par)
• Parasolid (.xt)
• IGES (.igs)
• ACIS (.sat)
• STEP (.step)

Вы можете запросить чертежи в отделе продаж.
