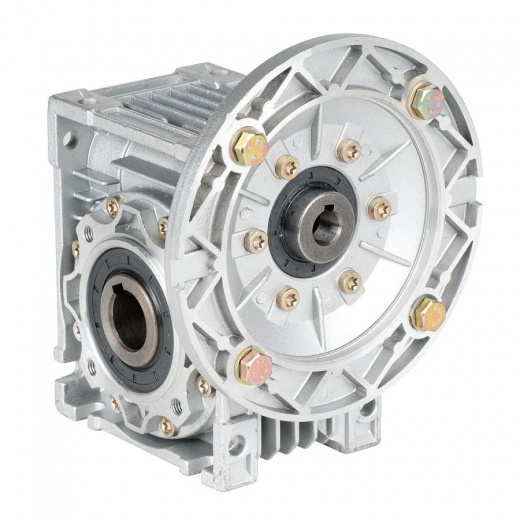

Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7,5 до 100;
- подходят для электродвигателей двух габаритных размеров (71, 80, 90);
- обеспечивают крутящий момент на выходе от 50 до 147 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7,5 до 100;
- подходят для электродвигателей двух габаритных размеров (71, 80, 90);
- обеспечивают крутящий момент на выходе от 50 до 147 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Характеристики редуктора IRW063 в зависимости от мощности электродвигателя и передаточного числа:
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор |
i передаточное число |
Фланец IEC |
0,18 кВт n1=1400 71A6 |
15 | 65 | 2,1 | 60 | B5/B14 |
11 | 78 | 1,6 | 80 | B5/B14 | |
9 | 90 | 1,4 | 100 | B5/B14 | |
0,25 кВт n1=1400 71A4 |
28 | 56 | 2,4 | 50 | B5/B14 |
23 | 61 | 2,1 | 60 | B5/B14 | |
18 | 75 | 1,6 | 80 | B5/B14 | |
14 | 85 | 1,4 | 100 | B5/B14 | |
n1=900 71B6 |
18 | 82 | 1,8 | 50 | B5/B14 |
15 | 91 | 1,5 | 60 | B5/B14 | |
11 | 108 | 1,2 | 80 | B5/B14 | |
9 | 125 | 1 | 100 | B5/B14 | |
0,37 кВт n1=1400 71B4 |
28 | 83 | 1,6 | 50 | B5/B14 |
23 | 91 | 1,4 | 60 | B5/B14 | |
18 | 111 | 1,1 | 80 | B5/B14 | |
14 | 126 | 0,9 | 100 | B5/B14 | |
n1=900 80A6 |
36 | 74 | 1,9 | 25 | B5/B14 |
30 | 82 | 2 | 30 | B5/B14 | |
23 | 105 | 1,5 | 40 | B5/B14 | |
18 | 122 | 1,2 | 50 | B5/B14 | |
15 | 134 | 1 | 60 | B5/B14 | |
0,55 кВт n1=2800 71B2 |
70 | 55 | 1,8 | 40 | B5/B14 |
56 | 67 | 1,4 | 50 | B5/B14 | |
47 | 74 | 1,2 | 60 | B5/B14 | |
n1=1400 80A4 |
93 | 47 | 2,9 | 15 | B5/B14 |
70 | 61 | 2,2 | 20 | B5/B14 | |
56 | 72 | 1,9 | 25 | B5/B14 | |
47 | 82 | 1,9 | 30 | B5/B14 | |
35 | 105 | 1,4 | 40 | B5/B14 | |
28 | 124 | 1,1 | 50 | B5/B14 | |
23 | 135 | 0,9 | 60 | B5/B14 | |
n1=900 80B6 |
45 | 90 | 1,6 | 20 | B5/B14 |
36 | 109 | 1,3 | 25 | B5/B14 | |
30 | 123 | 1,3 | 30 | B5/B14 | |
23 | 156 | 1 | 40 | B5/B14 | |
0,75 кВт n1=2800 80A2 |
93 | 59 | 1,7 | 30 | B5/B14 |
70 | 75 | 1,3 | 40 | B5/B14 | |
56 | 91 | 1 | 50 | B5/B14 | |
n1=1400 80B4 |
187 | 33 | 3,7 | 7,5 | B5/B14 |
140 | 44 | 3 | 10 | B5/B14 | |
93 | 64 | 2,1 | 15 | B5/B14 | |
70 | 83 | 1,6 | 20 | B5/B14 | |
56 | 98 | 1,4 | 25 | B5/B14 | |
47 | 112 | 1,4 | 30 | B5/B14 | |
35 | 143 | 1 | 40 | B5/B14 | |
28 | 169 | 0,8 | 50 | B5/B14 | |
1,1 кВт n1=2800 80B2 |
140 | 62 | 1,6 | 20 | B5/B14 |
112 | 75 | 1,2 | 25 | B5/B14 | |
93 | 87 | 1,2 | 30 | B5/B14 | |
n1=1400 90S4 |
187 | 49 | 2,6 | 7,5 | B5/B14 |
140 | 65 | 2 | 10 | B5/B14 | |
93 | 35 | 1,4 | 15 | B5/B14 | |
70 | 122 | 1,1 | 20 | B5/B14 | |
56 | 144 | 0,9 | 25 | B5/B14 | |
47 | 164 | 1 | 30 | B5/B14 | |
n1=900 90L6 |
120 | 75 | 1,9 | 7,5 | B5/B14 |
90 | 97 | 1,5 | 10 | B5/B14 | |
60 | 140 | 1,1 | 15 | B5/B14 | |
1,5 кВт n1=2800 90S2 |
373 | 34 | 2,7 | 7,5 | B5/B14 |
280 | 45 | 2 | 10 | B5/B14 | |
140 | 85 | 1,2 | 20 | B5/B14 | |
n1=1400 90L4 |
187 | 67 | 1,9 | 7,5 | B5/B14 |
140 | 88 | 1,5 | 10 | B5/B14 | |
93 | 129 | 1 | 15 | B5/B14 | |
70 | 166 | 1,2 | 20 | B5/B14 | |
1,85 кВт n1=1400 90LB4 |
187 | 82 | 1,5 | 7,5 | B5/B14 |
140 | 109 | 1,2 | 10 | B5/B14 | |
93 | 159 | 0,8 | 15 | B5/B14 | |
2,2 кВт n1=2800 90L2 |
373 | 50 | 1,8 | 7,5 | B5/B14 |
280 | 65 | 1,4 | 10 | B5/B14 | |
187 | 95 | 1,1 | 15 | B5/B14 |
Общие характеристики:
Смазка:
Редукторы IRW063 поставляются с синтетическим маслом (0.3 л), обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Радиальные и осевые нагрузки:
Допустимая радиальная консольная нагрузка на выходном валу (Fr), Н | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
i | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
n2 | 280 | 187 | 140 | 93 | 70 | 56 | 47 | 35 | 28 | 23 | 18 | 14 |
Fr | 2062 | 2378 | 2609 | 2988 | 3283 | 3556 | 3745 | 4145 | 4461 | 4756 | 5218 | 5639 |
Если радиальная нагрузка распределена не в центральной линии вала, то следует рассчитать эффективную радиальную нагрузку по формуле:
Типо-размер | i | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
IRW063 | m | / | 3.25 | 3.25 | 3.25 | 2.5 | 2 | 3.25 | 2.5 | 2 | 1.6 | 1.25 | 1 |
z1 | / | 4 | 3 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | |
y | / | 24°31' | 18°53' | 12°51' | 11°19' | 8°45' | 6°30' | 5°43' | 4°24' | 3°3' | 2°52' | 2°12' | |
nd | / | 0.880 | 0.870 | 0.830 | 0.820 | 0.780 | 0.740 | 0.716 | 0.660 | 0.571 | 0.562 | 0.486 | |
ns | / | 0.710 | 0.670 | 0.600 | 0.557 | 0.510 | 0.450 | 0.409 | 0.360 | 0.304 | 0.276 | 0.229 |
Схема формирования заказа редуктора IRW063
