Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 5 до 100;
- подходят для электродвигателей двух габаритных размеров (56, 63, 71, 80);
- обеспечивают крутящий момент на выходе от 8 до 72Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 5 до 100;
- подходят для электродвигателей двух габаритных размеров (56, 63, 71, 80);
- обеспечивают крутящий момент на выходе от 8 до 72Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Характеристики редуктора IRW050 в зависимости от мощности электродвигателя и передаточного числа:
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор |
i передаточное число |
Фланец IEC |
0,12 кВт n1=1400 63A4 |
35 | 22 | 3,5 | 40 | B5 |
28 | 26 | 2,8 | 50 | B5 | |
23 | 28 | 2,3 | 60 | B5 | |
18 | 34 | 1,8 | 80 | B5 | |
14 | 38 | 1,4 | 100 | B5 | |
n1=900 63B6 |
30 | 26 | 3,4 | 30 | B5 |
23 | 32 | 2,5 | 40 | B5 | |
18 | 38 | 2 | 50 | B5 | |
15 | 42 | 1,7 | 60 | B5 | |
11 | 48 | 1,4 | 80 | B5 | |
9 | 53 | 1 | 100 | B5 | |
0,18 кВт n1=2800 63A2 |
56 | 21 | 2,5 | 50 | B5 |
47 | 24 | 2,1 | 60 | B5 | |
35 | 29 | 1,6 | 80 | B5 | |
28 | 33 | 1,2 | 100 | B5 | |
n1=1400 63B4 |
35 | 33 | 2,3 | 40 | B5 |
28 | 39 | 1,9 | 50 | B5 | |
23 | 43 | 1,5 | 60 | B5 | |
18 | 51 | 1,2 | 80 | B5 | |
14 | 58 | 0,9 | 100 | B5 | |
n1=900 71A6 |
36 | 34 | 2,2 | 25 | B5/B14 |
30 | 38 | 2,2 | 30 | B5/B14 | |
23 | 47 | 1,7 | 40 | B5/B14 | |
18 | 56 | 1,3 | 50 | B5/B14 | |
15 | 63 | 1,1 | 60 | B5/B14 | |
0,25 кВт n1=2800 63B2 |
47 | 33 | 1,5 | 60 | B5 |
35 | 40 | 1,1 | 80 | B5 | |
28 | 45 | 0,9 | 100 | B5 | |
n1=1400 71A4 |
70 | 27 | 2,7 | 20 | B5/B14 |
56 | 32 | 2,2 | 25 | B5/B14 | |
47 | 36 | 2,3 | 30 | B5/B14 | |
35 | 46 | 1,7 | 40 | B5/B14 | |
28 | 54 | 1,3 | 50 | B5/B14 | |
23 | 59 | 1,1 | 60 | B5/B14 | |
18 | 71 | 0,9 | 80 | B5/B14 | |
n1=900 71B6 |
45 | 40 | 1,9 | 20 | B5/B14 |
36 | 48 | 1,6 | 25 | B5/B14 | |
30 | 53 | 1,6 | 30 | B5/B14 | |
23 | 66 | 1,2 | 40 | B5/B14 | |
18 | 78 | 1 | 50 | B5/B14 | |
0,37 кВт n1=2800 71A2 |
70 | 37 | 1,6 | 40 | B5/B14 |
56 | 43 | 1,2 | 50 | B5/B14 | |
47 | 49 | 1 | 60 | B5/B14 | |
n1=1400 71B4 |
70 | 39 | 1,8 | 20 | B5/B14 |
56 | 47 | 1,5 | 25 | B5/B14 | |
47 | 54 | 1,5 | 30 | B5/B14 | |
35 | 68 | 1,1 | 40 | B5/B14 | |
28 | 80 | 0,9 | 50 | B5/B14 | |
23 | 88 | 0,8 | 60 | B5/B14 | |
n1=900 80A6 |
60 | 46 | 1,8 | 15 | B5/B14 |
45 | 59 | 1,3 | 20 | B5/B14 | |
36 | 71 | 1,1 | 25 | B5/B14 | |
30 | 79 | 1,1 | 30 | B5/B14 | |
0,55 кВт n1=2800 71B2 |
140 | 31 | 1,7 | 20 | B5/B14 |
112 | 37 | 1,3 | 25 | B5/B14 | |
93 | 43 | 1,4 | 30 | B5/B14 | |
70 | 55 | 1,1 | 40 | B5/B14 | |
n1=1400 80A4 |
187 | 24 | 2,9 | 7,5 | B5/B14 |
140 | 32 | 2,3 | 10 | B5/B14 | |
93 | 46 | 1,6 | 15 | B5/B14 | |
70 | 59 | 1,2 | 20 | B5/B14 | |
56 | 70 | 1 | 25 | B5/B14 | |
47 | 80 | 1 | 30 | B5/B14 | |
n1=900 80B6 |
120 | 37 | 2,2 | 7,5 | B5/B14 |
90 | 48 | 1,7 | 10 | B5/B14 | |
60 | 68 | 1,2 | 15 | B5/B14 | |
0,75 кВт n1=2800 80A2 |
373 | 17 | 2,9 | 7,5 | B5/B14 |
280 | 22 | 2,3 | 10 | B5/B14 | |
187 | 32 | 1,7 | 15 | B5/B14 | |
140 | 42 | 1,2 | 20 | B5/B14 | |
112 | 51 | 1 | 25 | B5/B14 | |
93 | 58 | 1 | 30 | B5/B14 | |
n1=1400 80B4 |
187 | 33 | 2,1 | 7,5 | B5/B14 |
140 | 43 | 1,7 | 10 | B5/B14 | |
93 | 62 | 1,2 | 15 | B5/B14 | |
70 | 80 | 0,9 | 20 | B5/B14 | |
56 | 96 | 0,7 | 25 | B5/B14 | |
47 | 109 | 0,8 | 30 | B5/B14 | |
1,1 кВт n1=2800 80B2 |
373 | 25 | 2 | 7,5 | B5/B14 |
280 | 33 | 1,6 | 10 | B5/B14 | |
187 | 47 | 1,2 | 15 | B5/B14 |
Общие характеристики:
Смазка:
Редукторы IRW050 поставляются с синтетическим маслом (0.15 л), обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Радиальные и осевые нагрузки:
Допустимая радиальная консольная нагрузка на выходном валу (Fr), Н | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
i | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
n2 | 280 | 187 | 140 | 93 | 70 | 56 | 47 | 35 | 28 | 23 | 18 | 14 |
Fr | 1586 | 1829 | 2007 | 2288 | 2525 | 2735 | 2881 | 3188 | 3431 | 3658 | 4014 | 4338 |

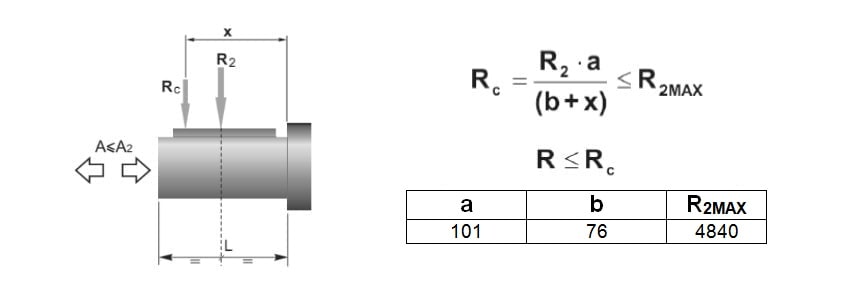

Если радиальная нагрузка распределена не в центральной линии вала, то следует рассчитать эффективную радиальную нагрузку по формуле:
Типо-размер | i | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
IRW050 | m | 2.5 | 2.5 | 2.5 | 2.5 | 2 | 1.6 | 2.5 | 2 | 1.6 | 1.25 | 1 | 0.8 |
z1 | 6 | 4 | 3 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | |
y | 30°58' | 21°48' | 16°42' | 11°19' | 11°19' | 9°5" | 5°43' | 5°43' | 4°21' | 2°52' | 2°52' | 2°17' | |
nd | 0.887 | 0.874 | 0.852 | 0.808 | 0.805 | 0.771 | 0.711 | 0.693 | 0.634 | 0.532 | 0.530 | 0.483 | |
ns | 0.737 | 0.695 | 0.654 | 0.581 | 0.561 | 0.517 | 0.434 | 0.403 | 0.352 | 0.289 | 0.270 | 0.227 |

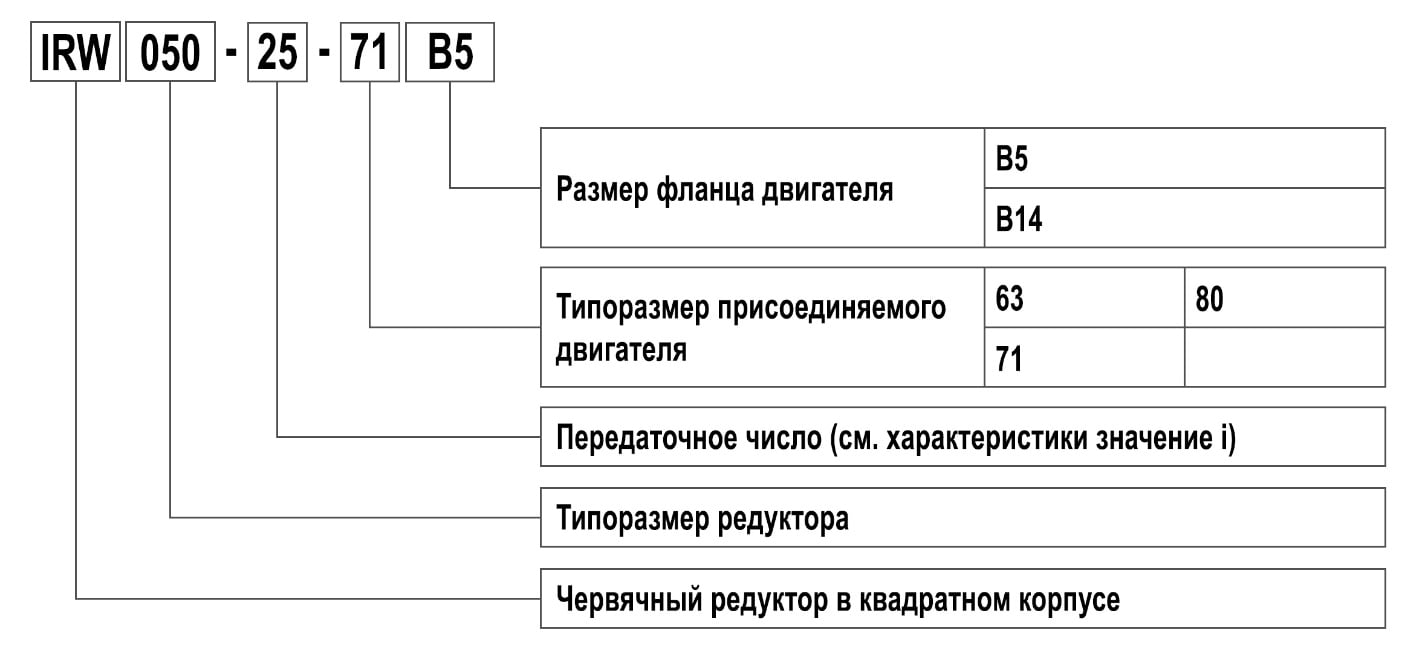

Схема формирования заказа редуктора IRW050
