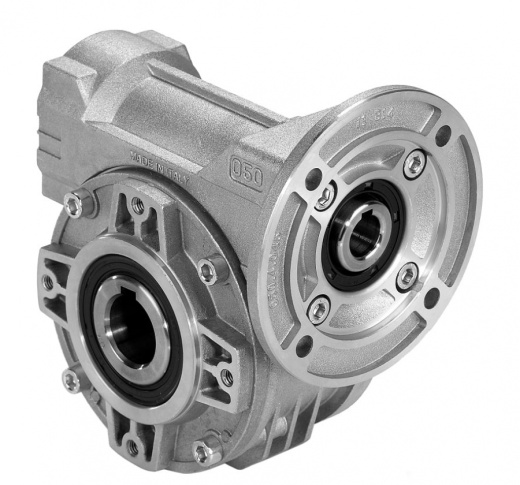

Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 5 до 80;
- подходят для электродвигателей четырех габаритных размеров (56, 63);
- обеспечивают крутящий момент на выходе от от 5 до 21 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 5 до 80;
- подходят для электродвигателей четырех габаритных размеров (56, 63);
- обеспечивают крутящий момент на выходе от от 5 до 21 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Характеристики редуктора 030 в зависимости от мощности электродвигателя и передаточного числа:
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор |
i передаточное число |
Фланец IEC |
0,06 кВт n1=1400 56A4 |
187 | 3 | 6,5 | 7,5 | B5/B14 |
140 | 3 | 5,1 | 10 | B5/B14 | |
93 | 5 | 3,8 | 15 | B5/B14 | |
70 | 6 | 3 | 20 | B5/B14 | |
56 | 7 | 2,9 | 25 | B5/B14 | |
47 | 8 | 2,5 | 30 | B5/B14 | |
35 | 9 | 1,9 | 40 | B5/B14 | |
28 | 11 | 1,6 | 50 | B5/B14 | |
23 | 12 | 1,2 | 60 | B5/B14 | |
18 | 14 | 0,9 | 80 | B5/B14 | |
0,09 кВт n1=1400 56B4 |
187 | 4 | 4,3 | 7,5 | B5/B14 |
140 | 5 | 3,4 | 10 | B5/B14 | |
93 | 7 | 2,5 | 15 | B5/B14 | |
70 | 9 | 2 | 20 | B5/B14 | |
56 | 10 | 1,9 | 25 | B5/B14 | |
47 | 12 | 1,7 | 30 | B5/B14 | |
35 | 14 | 1,3 | 40 | B5/B14 | |
28 | 17 | 1,1 | 50 | B5/B14 | |
23 | 18 | 0,8 | 60 | B5/B14 | |
18 | 21 | 0,6 | 80 | B5/B14 | |
0,12 кВт n1=2800 56B2 |
373 | 3 | 4,5 | 7,5 | B5/B14 |
280 | 3 | 3,4 | 10 | B5/B14 | |
187 | 5 | 2,4 | 15 | B5/B14 | |
140 | 6 | 1,9 | 20 | B5/B14 | |
112 | 8 | 2 | 30 | B5/B14 | |
93 | 9 | 1,7 | 30 | B5/B14 | |
70 | 11 | 1,3 | 40 | B5/B14 | |
56 | 13 | 0,9 | 50 | B5/B14 | |
47 | 14 | 0,8 | 60 | B5/B14 | |
n1=1400 63A4 |
187 | 5 | 3,3 | 7,5 | B5/B14 |
140 | 7 | 2,5 | 10 | B5/B14 | |
93 | 9 | 1,9 | 15 | B5/B14 | |
70 | 12 | 1,5 | 20 | B5/B14 | |
56 | 14 | 1,5 | 25 | B5/B14 | |
47 | 16 | 1,3 | 30 | B5/B14 | |
35 | 19 | 0,9 | 40 | B5/B14 | |
28 | 22 | 0,8 | 50 | B5/B14 | |
0,18 кВт n1=2800 63A2 |
373 | 4 | 3 | 7,5 | B5/B14 |
280 | 5 | 2,3 | 10 | B5/B14 | |
187 | 7 | 1,6 | 15 | B5/B14 | |
140 | 10 | 1,3 | 20 | B5/B14 | |
112 | 11 | 1,3 | 25 | B5/B14 | |
93 | 13 | 1,2 | 30 | B5/B14 | |
n1=1400 63B4 |
187 | 8 | 2,2 | 7,5 | B5/B14 |
140 | 10 | 1,7 | 10 | B5/B14 | |
93 | 14 | 1,3 | 15 | B5/B14 | |
70 | 18 | 1 | 20 | B5/B14 | |
56 | 21 | 1,3 | 50 | B5/B14 | |
47 | 23 | 1,2 | 60 | B5/B14 | |
0,25 кВт n1=2800 63B2 |
373 | 5 | 2,2 | 7,5 | B5/B14 |
280 | 7 | 1,7 | 10 | B5/B14 | |
140 | 13 | 0,9 | 20 | B5/B14 | |
112 | 16 | 1 | 25 | B5/B14 |
Общие характеристики:
Смазка:
Сдвоенные редукторы 030 поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Тип синтетического масла и рекомендованное количество приведены в таблице.
Радиальные и осевые нагрузки:
Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
