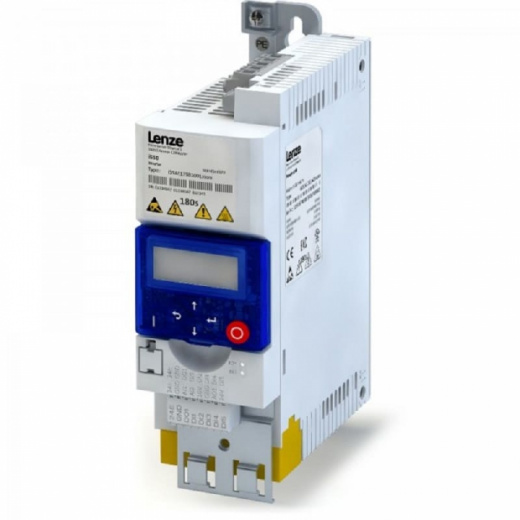

Преобразователи частоты i550 cabinet , отличающиеся простотой установки в шкафы управления, имеют компактную конструкцию с малой толщиной, обеспечивают масштабирование функциональности и исключительное удобство в использовании. Инновационная поддержка взаимодействия по сети WLAN обеспечивает новые рекордно малые сроки ввода в эксплуатацию и очень удобную диагностику. Эти надежные устройства подойдут для приводов конвейеров, ходовых механизмов, намоточных устройств, а также для многих других областей применения машин и механизмов. Эти инверторы уже сейчас соответствуют требованиям новой версии стандарта EN 50598-2, которая скоро вступит в силу, и доступны в диапазоне мощностей 0,25... 110 кВт (для легких нагрузок – до 132 кВт).
Частотные преобразователи Lenze серии i550 идеальны для приложений приводов насосов, вентиляторов, конвейеров, намотчиков, формовщиков, подъемников, а также систем перемещения и обработки.
Достоинства :
- Экономя пространства.
- Компактные габариты: ширина всего от 60 мм (для инверторов до 4 кВт), а глубина 130 мм.
- Беззазорный монтаж.
- Широкая модульная система позволяет реализовать различные конфигурации продукта оптимальные для требований машины.
- Инновационные возможности взаимодействия по сети, позволяющие осуществлять ввод в эксплуатацию в самые кратчайшие сроки.
- Инвертор i550 cabinet обеспечивает дополнительную гибкость в использовании — вы можете заказать его в виде комплектного устройства или отдельных компонентов (блок питания, блок управления и модуль безопасности), благодаря чему возможно создание различных конфигураций изделия.
- Опционально оснащается функцией безопасного отключения момента (STO), соответствующей SIL 3 (EN ISO 13849-1) и уровню эффективности e (EN 62061/EN 61508-2).
Возможности подключения :
- 1 фаза, 120 В перем. тока.
- 1 фаза, 230 В перем. тока.
- 1/3 фазы, 230 В перем. тока.
- 3 фазы, 230 В перем. тока.
- 3 фазы, 400/480 В перем. тока.
- Стандартный вариант ввода-вывода (I/O):
- 5 цифровых входов;
- 1 цифровой выход;
- PNP/NPN-логика.
- Прикладной вариант ввода-вывода (I/O):
- 7 цифровых входов;
- 1 цифровой выход;
- PNP/NPN-логика.
- Стандартный вариант ввода-вывода (I/O):
- 2 аналоговых входа;
- 1 аналоговый выход.
- Прикладной вариант ввода-вывода (I/O):
- 2 аналоговых входа;
- 2 аналоговых выхода.
- Частотный вход: 0…100 кГц.
- 1 реле с НР/НЗ контактом (24 В пост. тока, макс. 2 А; 240 В перем. тока, макс. 3 А).
- Внешний блок питания 24 В и внутренний блок питания 24 В.
- Пружинные клеммы, с разъемным присоединением.
- Контроль состояния термоконтакта (PTC) электродвигателя.
Допустимая перегрузка:
- 200 % в течение 3 с; 150 % в течение 60 с.
Варианты управления двигателем:
- Сервоуправление (SC-ASM) с обратной связью.
- Векторное управление синхронными электродвигателями без датчиков.
- Векторное управление без датчиков (SLVC).
- Функция энергосбережения (VFC-Eco).
- Управление с использованием вольт-частотной (V/f) характеристики с линейной/квадратичной зависимостью (VFC plus).
- Управление с использованием вольт-частотной (V/f) характеристики с обратной связью.
Функции:
- Торможение постоянным током.
- Контроль тормозной характеристики для управления тормозом с низкой степенью износа.
- Динамическое торможение с использованием тормозного резистора.
- S-образные рампы для плавного ускорения и замедления.
- Контур запуска на лету, ПИД-регулятор.
- Подключение цепи постоянного тока (DC).
Средства обеспечения безопасности:
- Безопасное отключение момента (STO).
Промышленные сети:
- CANopen, Modbus RTU, Modbus TCP, IO-Link, EtherCAT, EtherNet/IP, PROFIBUS, PROFINET, POWERLINK.
Температура окружающей среды во время работы:
- 3K3 (-10...+55 °C) EN 60721-3-3 (снижение номинального значения на 2.5 %/°C при температуре свыше +45 °C).
Преобразователи частоты i550 cabinet , отличающиеся простотой установки в шкафы управления, имеют компактную конструкцию с малой толщиной, обеспечивают масштабирование функциональности и исключительное удобство в использовании. Инновационная поддержка взаимодействия по сети WLAN обеспечивает новые рекордно малые сроки ввода в эксплуатацию и очень удобную диагностику. Эти надежные устройства подойдут для приводов конвейеров, ходовых механизмов, намоточных устройств, а также для многих других областей применения машин и механизмов. Эти инверторы уже сейчас соответствуют требованиям новой версии стандарта EN 50598-2, которая скоро вступит в силу, и доступны в диапазоне мощностей 0,25... 110 кВт (для легких нагрузок – до 132 кВт).
Частотные преобразователи Lenze серии i550 идеальны для приложений приводов насосов, вентиляторов, конвейеров, намотчиков, формовщиков, подъемников, а также систем перемещения и обработки.
Достоинства :
- Экономя пространства.
- Компактные габариты: ширина всего от 60 мм (для инверторов до 4 кВт), а глубина 130 мм.
- Беззазорный монтаж.
- Широкая модульная система позволяет реализовать различные конфигурации продукта оптимальные для требований машины.
- Инновационные возможности взаимодействия по сети, позволяющие осуществлять ввод в эксплуатацию в самые кратчайшие сроки.
- Инвертор i550 cabinet обеспечивает дополнительную гибкость в использовании — вы можете заказать его в виде комплектного устройства или отдельных компонентов (блок питания, блок управления и модуль безопасности), благодаря чему возможно создание различных конфигураций изделия.
- Опционально оснащается функцией безопасного отключения момента (STO), соответствующей SIL 3 (EN ISO 13849-1) и уровню эффективности e (EN 62061/EN 61508-2).
Возможности подключения :
- 1 фаза, 120 В перем. тока.
- 1 фаза, 230 В перем. тока.
- 1/3 фазы, 230 В перем. тока.
- 3 фазы, 230 В перем. тока.
- 3 фазы, 400/480 В перем. тока.
- Стандартный вариант ввода-вывода (I/O):
- 5 цифровых входов;
- 1 цифровой выход;
- PNP/NPN-логика.
- Прикладной вариант ввода-вывода (I/O):
- 7 цифровых входов;
- 1 цифровой выход;
- PNP/NPN-логика.
- Стандартный вариант ввода-вывода (I/O):
- 2 аналоговых входа;
- 1 аналоговый выход.
- Прикладной вариант ввода-вывода (I/O):
- 2 аналоговых входа;
- 2 аналоговых выхода.
- Частотный вход: 0…100 кГц.
- 1 реле с НР/НЗ контактом (24 В пост. тока, макс. 2 А; 240 В перем. тока, макс. 3 А).
- Внешний блок питания 24 В и внутренний блок питания 24 В.
- Пружинные клеммы, с разъемным присоединением.
- Контроль состояния термоконтакта (PTC) электродвигателя.
Допустимая перегрузка:
- 200 % в течение 3 с; 150 % в течение 60 с.
Варианты управления двигателем:
- Сервоуправление (SC-ASM) с обратной связью.
- Векторное управление синхронными электродвигателями без датчиков.
- Векторное управление без датчиков (SLVC).
- Функция энергосбережения (VFC-Eco).
- Управление с использованием вольт-частотной (V/f) характеристики с линейной/квадратичной зависимостью (VFC plus).
- Управление с использованием вольт-частотной (V/f) характеристики с обратной связью.
Функции:
- Торможение постоянным током.
- Контроль тормозной характеристики для управления тормозом с низкой степенью износа.
- Динамическое торможение с использованием тормозного резистора.
- S-образные рампы для плавного ускорения и замедления.
- Контур запуска на лету, ПИД-регулятор.
- Подключение цепи постоянного тока (DC).
Средства обеспечения безопасности:
- Безопасное отключение момента (STO).
Промышленные сети:
- CANopen, Modbus RTU, Modbus TCP, IO-Link, EtherCAT, EtherNet/IP, PROFIBUS, PROFINET, POWERLINK.
Температура окружающей среды во время работы:
- 3K3 (-10...+55 °C) EN 60721-3-3 (снижение номинального значения на 2.5 %/°C при температуре свыше +45 °C).
Основные технические характеристики:
Преобразователь частоты i550 cabinet. Подключение к сети питания 120 и 230 В.
Соответствие нормативным требованиям |
CE |
2014/30/ЕС |
2014/35/ЕС |
EAC |
TP TC 020/2011 |
ТР ТС 004/2011 |
|
RoHS |
2011/65/EU |
||
Соответствие стандартам |
UL |
UL 61800-5-1 |
CSA 22.2 № 274 |
Степень защиты |
RU |
EN 60529 |
IP20 |
NEMA |
NEMA 250 |
Открытый тип |
|
UL |
UL 50 |
||
Тип системы питания |
TT, TN, IT |
Напряжение относительно земли: макс. 300 В |
|
Цикличное переключение питания |
|
Допускается 3 раза в пределах одной минуты |
|
Работа с устройством защитного отключения (УЗО) |
|
до 11 кВт (за исключением 5,5 кВт) — 30 мА |
|
Макс. длина кабеля для обеспечения ЭМС |
Категория C2 |
не более 15 м до 0,37 кВт, свыше — не более 20 м |
|
Категория C3 |
не более 15 м до 0,37 кВт, свыше — не более 35 м |
||
Частоты переключения |
2, 4, 8, 16 кГц |
||
Температура окружающей среды во время работы |
EN 60721-3-3 |
3K3 (-10 ... +55 °C) |
|
Выходная частота |
|
0 ... 599 Гц |
|
Допустимая перегрузка |
|
200 % в течение 3 с; 150 % в течение 60 с |
Pном |
Uсеть |
Iном |
Масса |
В x Ш x Г |
Артикул |
|
[кВт] |
[В] |
[А] |
[кг] |
[мм] |
||
Однофазное подключение к сети 120 В, без встроенного RFI-фильтра |
||||||
i550-C0.25/120-1 |
0,25 |
1/N/PE фазы 90…132 В 45…65 Гц |
1,7 |
1 |
180*60*130 |
16066023 |
i550-C0.37/120-1 |
0,37 |
2,4 |
1 |
180*60*130 |
16064433 |
|
i550-C0.75/120-1 |
0,75 |
4,2 |
1,35 |
250*60*130 |
16066011 |
|
i550-C1.1/120-1 |
1,1 |
6 |
1,35 |
250*60*130 |
16064779 |
|
Однофазное подключение к сети 230/240 В, со встроенным RFI-фильтром |
||||||
i550-C0.25/230-1 |
0,25 |
1/N/PE фазы 170…264 В 45…65 Гц |
1,7 |
0,8 |
155*60*130 |
16072019 |
i550-C0.37/230-1 |
0,37 |
2,4 |
0,8 |
155*60*130 |
16064775 |
|
i550-C0.55/230-1 |
0,55 |
3,2 |
1 |
180*60*130 |
16065635 |
|
i550-C0.75/230-1 |
0,75 |
4,2 |
1 |
180*60*130 |
16064551 |
|
i550-C1.1/230-1 |
1,1 |
6 |
1,35 |
250*60*130 |
16064914 |
|
i550-C1.5/230-1 |
1,5 |
7 |
1,35 |
250*60*130 |
16065219 |
|
i550-C2.2/230-1 |
2,2 |
9,6 |
1,35 |
250*60*130 |
16064726 |
|
Однофазное подключение к сети 230/240 В, без встроенного RFI-фильтра |
||||||
i550-C0.25/230-2 |
0,25 |
1/N/PE фазы 170…264 В 45…65 Гц |
1,7 |
0,8 |
155*60*130 |
16064376 |
i550-C0.37/230-2 |
0,37 |
2,4 |
0,8 |
155*60*130 |
16069965 |
|
i550-C0.55/230-2 |
0,55 |
3,2 |
1 |
180*60*130 |
16066742 |
|
i550-C0.75/230-2 |
0,75 |
4,2 |
1 |
180*60*130 |
16068342 |
|
i550-C1.1/230-2 |
1,1 |
6 |
1,35 |
250*60*130 |
16067912 |
|
i550-C1.5/230-2 |
1,5 |
7 |
1,35 |
250*60*130 |
16069966 |
|
i550-C2.2/230-2 |
2,2 |
9,6 |
1,35 |
250*60*130 |
16068892 |
|
Трехфазное подключение к сети 230/240 В, без встроенного RFI-фильтра |
||||||
i550-C0.25/230-2 |
0,25 |
3/PE фазы 170…264 В 45…65 Гц |
1,7 |
0,8 |
155*60*130 |
16064376 |
i550-C0.37/230-2 |
0,37 |
2,4 |
0,8 |
155*60*130 |
16069965 |
|
i550-C0.55/230-2 |
0,55 |
3,2 |
1 |
180*60*130 |
16066742 |
|
i550-C0.75/230-2 |
0,75 |
4,2 |
1 |
180*60*130 |
16068342 |
|
i550-C1.1/230-2 |
1,1 |
6 |
1,35 |
250*90*130 |
16067912 |
|
i550-C1.5/230-2 |
1,5 |
7 |
1,35 |
250*90*130 |
16069966 |
|
i550-C2.2/230-2 |
2,2 |
9,6 |
1,35 |
250*90*130 |
16068892 |
|
i550-C4.0/230-3 |
4 |
16,5 |
2,1 |
250*90*130 |
16069567 |
|
i550-C5.5/230-3 |
5,5 |
23 |
2,1 |
250*90*130 |
16069967 |
Преобразователь частоты i550 cabinet. Подключение к сети питания 400 В.
Соответствие нормативным требованиям
|
CE |
2014/30/ЕС |
2014/35/ЕС |
EAC |
TP TC 020/2011 |
ТР ТС 004/2011 |
|
RoHS |
2011/65/EU |
||
Соответствие стандартам |
UL |
UL 61800-5-1 |
CSA 22.2 № 274 |
Степень защиты |
RU |
EN 60529 |
IP20 |
NEMA |
NEMA 250 |
Открытый тип |
|
UL |
UL 50 |
||
Тип системы питания |
TT, TN, IT |
Напряжение относительно земли: макс. 300 В |
|
Цикличное переключение питания |
|
до 45 кВт допускается 3 раза в пределах одной минуты свыше 45 кВт допускается 1 раз в пределах одной минуты |
|
Работа с устройством защитного отключения (УЗО) |
|
до 11 кВт (за исключением 5,5 кВт) — 30 мА |
|
Макс. длина кабеля для обеспечения ЭМС |
Категория C2 не более 15 м до 0,37 кВт, свыше — не более 20 м |
||
Категория C3 |
не более 15 м до 0,37 кВт, не более 35 м для 0,55…45 кВт, свыше 45 кВт— не более 100 м |
||
Частоты переключения |
|
2, 4, 8, 16 кГц |
|
Температура окружающей среды во время работы |
EN 60721-3-3 |
3K3 (-10 ... +55 °C) |
|
Выходная частота |
|
0 ... 599 Гц |
|
Допустимая перегрузка |
|
200 % в течение 3 с; тяжелый режим работы: 150 % в течение 60 с, легкий режим работы: 120% в течение 60 с |
Pном |
Uсеть |
Iном |
Масса |
В x Ш x Г |
Артикул |
|
[кВт] |
[В] |
[А] |
[кг] |
[мм] |
|
|
Трехфазное подключение к сети 400 В, тяжелый режим работы со встроенным RFI-фильтром |
||||||
i550-C0.37/400-3 |
0,37 |
3/PE фазы 340…528 В 45…65 Гц |
1,3 |
0,75 |
155*60*130 |
16064469 |
i550-C0.55/400-3 |
0,55 |
1,8 |
0,95 |
180*60*130 |
16064720 |
|
i550-C0.75/400-3 |
0,75 |
2,4 |
0,95 |
180*60*130 |
16064604 |
|
i550-C1.1/400-3 |
1,1 |
3,2 |
1,35 |
250*60*130 |
16064661 |
|
i550-C1.5/400-3 |
1,5 |
3,9 |
1,35 |
250*60*130 |
16064940 |
|
i550-C2.2/400-3 |
2,2 |
5,6 |
1,35 |
250*60*130 |
16064391 |
|
i550-C3.0/400-3 |
3,0 |
7,3 |
1,35 |
250*60*130 |
16238456 |
|
i550-C4.0/400-3 |
4,0 |
9,5 |
1,35 |
250*60*130 |
16238735 |
|
i550-C5.5/400-3 |
5,5 |
13 |
2,3 |
250*90*130 |
16064392 |
|
i550-C7.5/400-3 |
7,5 |
16,5 |
3,7 |
276*120*130 |
16064360 |
|
i550-C11/400-3 |
11 |
23,5 |
3,7 |
276*120*130 |
16064320 |
|
i550-C15/400-3 |
15 |
32 |
10,3 |
347*204,5*222 |
16064800 |
|
i550-C18/400-3 |
18,5 |
40 |
10,3 |
347*204,5*222 |
16064974 |
|
i550-C22/400-3 |
22 |
47 |
10,3 |
347*204,5*222 |
16064740 |
|
i550-C30/400-3 |
30 |
61 |
17,2 |
450*250*230 |
16064922 |
|
i550-C37/400-3 |
37 |
76 |
17,2 |
450*250*230 |
16064757 |
|
i550-C45/400-3 |
45 |
89 |
17,2 |
450*250*230 |
16065493 |
|
i550-C55/400-3 |
55 |
110 |
24 |
536*250*265 |
16064467 |
|
i550-C75/400-3 |
75 |
115 |
24 |
536*250*265 |
16064680 |
|
i550-C90/400-3 |
90 |
180 |
35,6 |
685*258*304 |
16109969 |
|
i550-C110/400-3 |
110 |
212 |
35,6 |
685*258*304 |
16110065 |
|
Трехфазное подключение к сети 400 В, легкий режим работы со встроенным RFI-фильтром |
||||||
i550-C3.0/400-3 |
4,0 |
3/PE фазы 340…528 В 45…65 Гц |
8,8 |
1,35 |
250*60*130 |
16238456 |
i550-C4.0/400-3 |
5,5 |
11,9 |
1,35 |
250*60*130 |
16238735 |
|
i550-C5.5/400-3 |
7,5 |
15,6 |
2,3 |
250*90*130 |
16064392 |
|
i550-C7.5/400-3 |
11 |
23 |
3,7 |
276*120*130 |
16064360 |
|
i550-C11/400-3 |
15 |
28,2 |
3,7 |
276*120*130 |
16064320 |
|
i550-C15/400-3 |
18,5 |
38,4 |
10,3 |
347*204,5*222 |
16064800 |
|
i550-C18/400-3 |
22 |
48 |
10,3 |
347*204,5*222 |
16064974 |
|
i550-C22/400-3 |
30 |
56,4 |
10,3 |
347*204,5*222 |
16064740 |
|
i550-C30/400-3 |
37 |
73,2 |
17,2 |
450*250*230 |
16064922 |
|
i550-C37/400-3 |
45 |
91,2 |
17,2 |
450*250*230 |
16064757 |
|
i550-C45/400-3 |
55 |
107 |
17,2 |
450*250*230 |
16065493 |
|
i550-C55/400-3 |
75 |
132 |
24 |
536*250*265 |
16064467 |
|
i550-C75/400-3 |
90 |
180 |
24 |
536*250*265 |
16064680 |
|
i550-C90/400-3 |
110 |
216 |
35,6 |
685*258*304 |
16109969 |
|
i550-C110/400-3 |
132 |
254 |
35,6 |
685*258*304 |
16110065 |
Варианты исполнения преобразователей частоты i550 cabinet
Все модели i550 cabinet базовой комплектации могут быть очень просто адаптированы к условиям применения с помощью сервиса подбора оборудования EASY Product Finder (EPF). С этой целью предлагается ряд вариантов, которые формируются на основе указанных ниже расширений.
Модули ввода-вывода |
|
Стандартный вариант ввода-вывода |
Прикладной вариант ввода-вывода |
Базовый вариант |
• |
Диагностика |
||
Без модуля |
Пульт |
Модуль WLAN |
Базовый вариант |
Расширения продукта |
Расширения продукта |
Полевые шины |
|||||||||
Без полевой шины |
CANopen |
EtherCAT |
EtherNet/IP |
IO-Link |
Modbus RTU |
Modbus TCP |
PROFIBUS |
Profinet |
Powerlink |
Базовый вариант |
• |
• |
• |
• |
• |
• |
• |
• |
• |
Средства обеспечения безопасности |
|
Без средств обеспечения безопасности |
STO |
Базовый вариант |
• |
