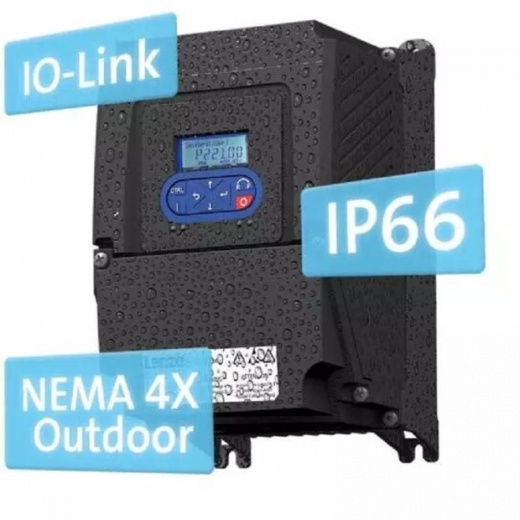

В преобразователях частоты i550 protec , используется хорошо зарекомендовавшая себя технология, такая же, как и в инверторах, предназначенных для шкафов управления; единственное отличие — более высокая степень защиты корпуса и адаптированная конструкция. Если в вашем шкафу управления недостаточно места или инверторы необходимо установить непосредственно на двигатели в различные модули машины, то вы можете воспользоваться этим универсальным и надежным устройством, которое обеспечит оптимальное решение вашей задачи. Благодаря модулю расширения возможно использование ремонтного и рабочего выключателя.
Частотные преобразователи Lenze серии i550 идеальны в качестве приводов конвейеров, ходовых приводов, приводов намоточного устройства, подъемных приводов, экструдеров, упаковочных машин, насосов, вентиляторов и т.д..
Основные характеристики.
Степень защиты:
- IP55 (NEMA 12) 30…75 кВт.
- IP66 (NEMA 4X) 0.37…22 кВт.
Возможности подключения :
- 1 фаза, 120 В перем. тока.
- 1 фаза, 230 В перем. тока.
- 1/3 фазы, 230 В перем. тока.
- 3 фазы, 230 В перем. тока.
- 3 фазы, 400/480 В перем. тока.
- Стандартный вариант ввода-вывода (I/O):
- 5 цифровых входов;
- 1 цифровой выход;
- PNP/NPN-логика.
- Прикладной вариант ввода-вывода (I/O):
- 7 цифровых входов;
- 1 цифровой выход;
- PNP/NPN-логика.
- Стандартный вариант ввода-вывода (I/O):
- 2 аналоговых входа;
- 1 аналоговый выход.
- Прикладной вариант ввода-вывода (I/O):
- 2 аналоговых входа;
- 2 аналоговых выхода.
- Частотный вход: 0…100 кГц.
- 1 реле с НР/НЗ контактом (24 В пост. тока, макс. 2 А; 240 В перем. тока, макс. 3 А).
- Внешний блок питания 24 В и внутренний блок питания 24 В.
- Пружинные клеммы, с разъемным присоединением.
- Контроль состояния термоконтакта (PTC) электродвигателя.
Допустимая перегрузка - 200 % в течение 3 с; 150 % в течение 60 с.
Варианты управления двигателем:
- Сервоуправление (SC-ASM) с обратной связью.
- Векторное управление синхронными электродвигателями без датчиков.
- Векторное управление без датчиков (SLVC).
- Функция энергосбережения (VFC-Eco).
- Управление с использованием вольт-частотной (V/f) характеристики с линейной/квадратичной зависимостью (VFC plus).
- Управление с использованием вольт-частотной (V/f) характеристики с обратной связью.
Функции:
- Торможение постоянным током.
- Контроль тормозной характеристики для управления тормозом с низкой степенью износа.
- Динамическое торможение с использованием тормозного резистора.
- S-образные рампы для плавного ускорения и замедления.
- Контур запуска на лету, ПИД-регулятор.
- Подключение цепи постоянного тока (DC).
Средства обеспечения безопасности:
- Безопасное отключение момента (STO).
Промышленные сети:
- CANopen, Modbus RTU, Modbus TCP, IO-Link, EtherCAT, EtherNet/IP, PROFIBUS, PROFINET, POWERLINK.
Температура окружающей среды во время работы:
- 3K3 (-10...+55 °C) EN 60721-3-3 (снижение номинального значения на 2.5 %/°C при температуре свыше +45 °C).
В преобразователях частоты i550 protec , используется хорошо зарекомендовавшая себя технология, такая же, как и в инверторах, предназначенных для шкафов управления; единственное отличие — более высокая степень защиты корпуса и адаптированная конструкция. Если в вашем шкафу управления недостаточно места или инверторы необходимо установить непосредственно на двигатели в различные модули машины, то вы можете воспользоваться этим универсальным и надежным устройством, которое обеспечит оптимальное решение вашей задачи. Благодаря модулю расширения возможно использование ремонтного и рабочего выключателя.
Частотные преобразователи Lenze серии i550 идеальны в качестве приводов конвейеров, ходовых приводов, приводов намоточного устройства, подъемных приводов, экструдеров, упаковочных машин, насосов, вентиляторов и т.д..
Основные характеристики.
Степень защиты:
- IP55 (NEMA 12) 30…75 кВт.
- IP66 (NEMA 4X) 0.37…22 кВт.
Возможности подключения :
- 1 фаза, 120 В перем. тока.
- 1 фаза, 230 В перем. тока.
- 1/3 фазы, 230 В перем. тока.
- 3 фазы, 230 В перем. тока.
- 3 фазы, 400/480 В перем. тока.
- Стандартный вариант ввода-вывода (I/O):
- 5 цифровых входов;
- 1 цифровой выход;
- PNP/NPN-логика.
- Прикладной вариант ввода-вывода (I/O):
- 7 цифровых входов;
- 1 цифровой выход;
- PNP/NPN-логика.
- Стандартный вариант ввода-вывода (I/O):
- 2 аналоговых входа;
- 1 аналоговый выход.
- Прикладной вариант ввода-вывода (I/O):
- 2 аналоговых входа;
- 2 аналоговых выхода.
- Частотный вход: 0…100 кГц.
- 1 реле с НР/НЗ контактом (24 В пост. тока, макс. 2 А; 240 В перем. тока, макс. 3 А).
- Внешний блок питания 24 В и внутренний блок питания 24 В.
- Пружинные клеммы, с разъемным присоединением.
- Контроль состояния термоконтакта (PTC) электродвигателя.
Допустимая перегрузка - 200 % в течение 3 с; 150 % в течение 60 с.
Варианты управления двигателем:
- Сервоуправление (SC-ASM) с обратной связью.
- Векторное управление синхронными электродвигателями без датчиков.
- Векторное управление без датчиков (SLVC).
- Функция энергосбережения (VFC-Eco).
- Управление с использованием вольт-частотной (V/f) характеристики с линейной/квадратичной зависимостью (VFC plus).
- Управление с использованием вольт-частотной (V/f) характеристики с обратной связью.
Функции:
- Торможение постоянным током.
- Контроль тормозной характеристики для управления тормозом с низкой степенью износа.
- Динамическое торможение с использованием тормозного резистора.
- S-образные рампы для плавного ускорения и замедления.
- Контур запуска на лету, ПИД-регулятор.
- Подключение цепи постоянного тока (DC).
Средства обеспечения безопасности:
- Безопасное отключение момента (STO).
Промышленные сети:
- CANopen, Modbus RTU, Modbus TCP, IO-Link, EtherCAT, EtherNet/IP, PROFIBUS, PROFINET, POWERLINK.
Температура окружающей среды во время работы:
- 3K3 (-10...+55 °C) EN 60721-3-3 (снижение номинального значения на 2.5 %/°C при температуре свыше +45 °C).
Технические данные.
Преобразователь частоты i550 protec.
Подключение к сети питания 120 и 230 В с обеспечением степени защиты IP55/IP66
Соответствие стандартам |
UL |
UL 61800-5-1 |
CSA 22.2 № 274 |
Степень защиты |
EN |
EN 60529 |
IP55 |
IP66 |
|||
NEMA |
NEMA 250 |
Тип 12 |
|
Тип 4X для установки внутри и снаружи помещения |
|||
UL |
UL 50 |
|
|
Тип системы питания |
TT, TN, IT |
Напряжение относительно земли: макс. 300 В |
|
Цикличное переключение питания |
|
Допускается 3 раза в пределах одной минуты |
|
Работа с устройством защитного отключения (УЗО) |
|
до 2,2 кВт — 30 мА свыше указанного значения — 300 мА |
|
Макс. длина кабеля для обеспечения ЭМС |
Категория C2 |
не более 20 м |
|
Категория C3 |
не более 35 м |
||
Частоты переключения |
|
2, 4, 8, 12, 16 кГц |
|
Температура окружающей среды во время работы |
EN 60721-3-3 |
3K3 (-30 ... +55 °C) |
|
Выходная частота |
|
0 ... 599 Гц |
|
Допустимая перегрузка |
|
200 % в течение 3 с; тяжелый режим работы: 150 % в течение 60 с, легкий режим работы: 120 % в течение 60 с |
Pном |
Uсеть |
Iном |
Степень защиты |
Масса |
В x Ш x Г |
Артикул |
|
[кВт] |
[В] |
[А] |
[кг] |
[мм] |
|||
Однофазное подключение к сети 120 В, тяжелый режим, без встроенного RFI-фильтра |
|||||||
i550-P0.37/120-1 |
0,37 |
1/N/PE фазы 90…132 В 45…65 Гц |
2,4 |
IP66 |
1,8 |
190*140*117 |
16289615 |
i550-P0.75/120-1 |
0,75 |
4,2 |
2,7 |
205*140*140 |
16289616 |
||
i550-P1.1/120-1 |
1,1 |
6 |
2,7 |
205*140*140 |
16289617 |
||
Однофазное подключение к сети 230/240 В, тяжелый режим, со встроенным RFI-фильтром |
|||||||
i550-P0.37/230-1 |
0,37 |
1/N/PE фазы 170…264 В 45…65 Гц |
2,4 |
IP66 |
1,8 |
190*140*117 |
16289267 |
i550-P0.55/230-1 |
0,55 |
3,2 |
1,8 |
190*140*117 |
16289308 |
||
i550-P0.75/230-1 |
0,75 |
4,2 |
1,8 |
190*140*117 |
16289319 |
||
i550-P1.1/230-1 |
1,1 |
6 |
2,7 |
205*140*140 |
16289328 |
||
i550-P1.5/230-1 |
1,5 |
7 |
2,7 |
205*140*140 |
16289356 |
||
i550-P2.2/230-1 |
2,2 |
9,6 |
2,7 |
205*140*140 |
16289364 |
||
Однофазное подключение к сети 230/240 В, тяжелый режим, без встроенного RFI-фильтра |
|||||||
i550-P0.37/230-2 |
0,37 |
1/N/PE фазы 170…264 В 45…65 Гц |
2,4 |
IP66 |
1,7 |
190*140*117 |
16289896 |
i550-P0.55/230-2 |
0,55 |
3,2 |
1,7 |
190*140*117 |
16289897 |
||
i550-P0.75/230-2 |
0,75 |
4,2 |
1,7 |
190*140*117 |
16289898 |
||
i550-P1.1/230-2 |
1,1 |
6 |
2,6 |
205*140*140 |
16289899 |
||
i550-P1.5/230-2 |
1,5 |
7 |
2,6 |
205*140*140 |
16289900 |
||
i550-P2.2/230-2 |
2,2 |
9,6 |
2,6 |
205*140*140 |
16289912 |
||
Трехфазное подключение к сети 230/240 В, тяжелый режим, без встроенного RFI-фильтра |
|||||||
i550-P0.37/230-2 |
0,37 |
3/PE фазы 170…264 В 45…65 Гц |
2,4 |
IP66 |
1,7 |
190*140*117 |
16289896 |
i550-P0.55/230-2 |
0,55 |
3,2 |
1,7 |
190*140*117 |
16289897 |
||
i550-P0.75/230-2 |
0,75 |
4,2 |
1,7 |
190*140*117 |
16289898 |
||
i550-P1.1/230-2 |
1,1 |
6 |
2,6 |
205*140*140 |
16289899 |
||
i550-P1.5/230-2 |
1,5 |
7 |
2,6 |
205*140*140 |
16289900 |
||
i550-P2.2/230-2 |
2,2 |
9,6 |
2,6 |
205*140*140 |
16289912 |
||
i550-P3.0/230-3 |
3 |
12 |
4,8 |
250*180*168 |
16438365 |
||
i550-P4.0/230-3 |
4 |
16,5 |
4,8 |
250*180*168 |
16438369 |
||
i550-P5.5/230-3 |
5,5 |
23 |
4,8 |
250*180*168 |
16438390 |
||
i550-P7.5/230-3 |
7,5 |
29 |
5 |
290*180*173 |
16438405 |
||
i550-P11/230-3 |
11 |
42 |
5 |
290*180*173 |
16438121 |
||
i550-P15/230-3 |
15 |
54 |
9,3 |
405*230*187 |
16482632 |
||
i550-P18/230-3 |
18 |
68 |
9,3 |
405*230*187 |
16482707 |
||
i550-P30/230-3 |
30 |
89 |
IP55 |
46 |
778*298*286 |
|
|
i550-P45/230-3 |
45 |
150 |
53 |
778*298*286 |
|
Преобразователь частоты i550 protec. Подключение к сети питания 400 и 600 В с обеспечением степени защиты IP55/IP66
Соответствие стандартам |
UL |
UL 61800-5-1 |
CSA 22.2 № 274 |
Степень защиты |
EN |
EN 60529 |
IP55 |
IP66 |
|||
NEMA |
NEMA 250 |
Тип 12 |
|
Тип 4X для установки внутри и снаружи помещения |
|||
UL |
UL 50 |
|
|
Тип системы питания |
TT, TN, IT |
Напряжение относительно земли: макс. 300 В |
|
Цикличное переключение питания |
|
Допускается 3 раза в пределах одной минуты |
|
Работа с устройством защитного отключения (УЗО) |
|
до 2,2 кВт — 30 мА свыше указанного значения — 300 мА |
|
Макс. длина кабеля для обеспечения ЭМС |
Категория C2 |
не более 20 м |
|
Категория C3 |
не более 35 м |
||
Частоты переключения |
|
2, 4, 8, 12, 16 кГц Номинальные выходные токи определены для 45 °C и частот переключения 2 и 4 кГц, а также для 40 °C и частот переключения 8, 12 и 16 кГц |
|
Температура окружающей среды во время работы |
EN 60721-3-3 |
3K3 (-30 ... +55 °C) |
|
Выходная частота |
|
0 ... 599 Гц |
|
Допустимая перегрузка |
200 % в течение 3 с; тяжелый режим работы: 150 % в течение 60 с, легкий режим работы: 120 % в течение 60 с |
Pном |
Uсеть |
Iном |
Степень защиты |
Масса |
В x Ш x Г |
Артикул |
|
[кВт] |
[В] |
[А] |
[кг] |
[мм] |
|||
Трехфазное подключение к сети 400 В, тяжелый режим, со встроенным RFI-фильтра |
|||||||
i550-P0.37/400-3 |
0,37 |
3/PE фазы 340…528 В 45…65 Гц |
1,3 |
IP66 |
1,8 |
190*140*117 |
16289382 |
i550-P055/400-3 |
0,55 |
1,8 |
1,8 |
190*140*117 |
16289390 |
||
i550-P0.75/400-3 |
0,75 |
2,4 |
1,8 |
190*140*117 |
16289401 |
||
i550-P1.1/400-3 |
1,1 |
3,2 |
2,7 |
205*140*140 |
16289416 |
||
i550-P1.5/400-3 |
1,5 |
3,9 |
2,7 |
205*140*140 |
16289340 |
||
i550-P2.2/400-3 |
2,2 |
5,6 |
2,7 |
205*140*140 |
16289341 |
||
i550-P3.0/400-3 |
3 |
7,3 |
4,9 |
250*180*168 |
16438049 |
||
i550-P4.0/400-3 |
4 |
9,5 |
4,9 |
250*180*168 |
16438336 |
||
i550-P5.5/400-3 |
5,5 |
13 |
4,9 |
250*180*168 |
16438342 |
||
i550-P7.5/400-3 |
7,5 |
16,5 |
5,1 |
290*180*173 |
16438327 |
||
i550-P11/400-3 |
11 |
23,5 |
5,1 |
290*180*173 |
16438271 |
||
i550-P15/400-3 |
15 |
32 |
10,1 |
405*230*187 |
16482411 |
||
i550-P18/400-3 |
18 |
40 |
10,1 |
405*230*187 |
16482701 |
||
i550-P22/400-3 |
22 |
47 |
10,1 |
405*230*187 |
16482771 |
||
i550-P30/400-3 |
30 |
61 |
IP55 |
46 |
778*298*286 |
|
|
i550-P37/400-3 |
37 |
76 |
46 |
778*298*286 |
|
||
i550-P45/400-3 |
45 |
89 |
46 |
778*298*286 |
|
||
i550-P55/400-3 |
55 |
110 |
53 |
778*298*378 |
|
||
i550-P75/400-3 |
75 |
150 |
53 |
778*298*378 |
|
||
Трехфазное подключение к сети 600 В, тяжелый режим, без встроенного RFI-фильтра |
|||||||
i550-P0.75/600-3 |
0,75 |
3/PE фазы 425…660 В 45…65 Гц |
1,7 |
IP65 |
1,8 |
190*140*117 |
16482580 |
i550-P1.5/600-3 |
1,5 |
2,7 |
2,7 |
205*140*140 |
16482585 |
||
i550-P2.2/600-3 |
2,2 |
3,9 |
2,7 |
205*140*140 |
16482593 |
||
i550-P4.0/600-3 |
4 |
6,1 |
4,9 |
250*180*168 |
|
||
i550-P5.5/600-3 |
5,5 |
9 |
4,9 |
250*180*168 |
|
||
i550-P7.5/600-3 |
7,5 |
11 |
5,1 |
290*180*173 |
|
||
i550-P11/600-3 |
11 |
17 |
5,1 |
290*180*173 |
|
||
i550-P15/600-3 |
15 |
22 |
10,2 |
405*230*187 |
|
||
i550-P18/600-3 |
18 |
27 |
10,2 |
405*230*187 |
|
||
i550-P22/600-3 |
22 |
32 |
10,2 |
405*230*187 |
|
Варианты исполнения преобразователей частоты i550 protec
Все модели i550 cabinet базовой комплектации могут быть очень просто адаптированы к условиям применения с помощью сервиса подбора оборудования EASY Product Finder (EPF). С этой целью предлагается ряд вариантов, которые формируются на основе указанных ниже расширений.
Диагностика, эксплуатация и параметритизация |
||
Без модуля |
Пульт |
Модуль WLAN |
Базовый вариант |
• |
• |
Полевые шины |
||||||
Без полевой шины |
CANopen |
EtherCAT |
EtherNet/IP |
IO-Link |
Modbus RTU |
Modbus TCP |
Базовый вариант |
• |
• |
• |
• |
• |
• |
>
Средства обеспечения безопасности |
|
Без средств обеспечения безопасности |
STO |
Базовый вариант |
• |
Модуль расширения |
||
Без модуля расширения |
Только модуль расширения |
Модуль расширения с ремонтным выключателем |
Базовый вариант |
• |
• |
Модуль расширения
Преобразователи частоты i550 protec доступны для заказа в диапазоне мощностей до 22 кВт с увеличенным вниз корпусом (модуль расширения) со степенью защиты IP66.
Ширина и глубина остаются неизменными, выступают только коммутационные элементы (прибл. на 30 мм). При этом высота увеличивается следующим образом:
- для мощности в пределах 0.37...2.2 кВт — на 140 мм;
- для 3.0...5.5 кВт — на 146 мм;
- для 7.5...11 кВт — на 181 мм;
- для 15...22 кВт — на 207 мм.
Данный модуль, который может быть приобретен как отдельно (пустым), так и со встроенным ремонтным выключателем, предлагает заказчикам следующие возможности:
- дополнительное монтажное пространство или отверстия для кабельных вводов;
- установка элементов управления (см. описание опций);
- выключатель аварийного останова (должен быть установлен заказчиком в соответствии с требованиями действующих норм);
- установка клеммы для сквозного подключения цепи питания (см. описание опций);
- установка тормозного выпрямителя для управления удерживающим тормозом на 180/205 В пост. тока (см. описание опций);
- установка сетевого дросселя;
- и многие другие.
