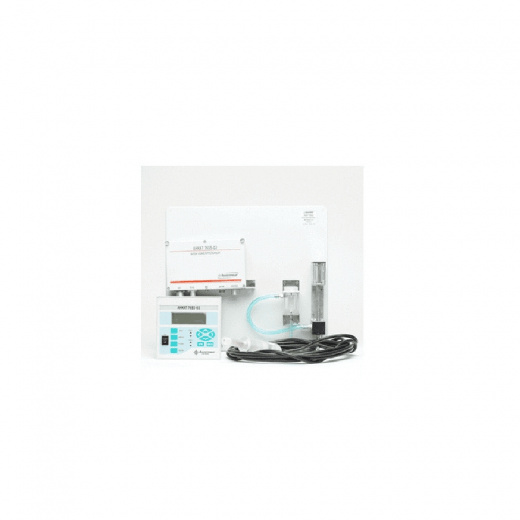

Стационарные автоматические приборы непрерывного действия, предназначенные для измерения концентрации растворенного кислорода в водной среде.
Приборы применяются для контроля водно-химического режима котлоагрегатов на предприятиях электро- и теплоэнергетики и в других отраслях промышленности.
Тип анализатора - стационарный, автоматический непрерывного действия.
Способ забора пробы - проточный.
Принцип действия - амперометрический.
Конструктивно анализаторы состоят:
01. АНКАТ-7655-02 из блока обработки сигнала (БОС), блока измерительного (БИ) и датчика.
02. АНКАТ-7655-03 из блока измерительного (БИ) и датчика.
Анализатор АНКАТ 7655-02 обеспечивает:
01. Индикацию в цифровой форме показаний концентрации кислорода с единицей младшего разряда, равной 0,1 мкг/дм3 и температуры анализируемой водной среды.
02. Выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде.
03. Включение сигнализации “ПЕРЕГРЕВ” при превышении температуры анализируемой среды +50 оС.
04. Вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ по каналу связи RS232/RS485 (протокол MODBUS RTU).
05. Включение непрерывной световой сигнализации красного цвета “ПОРОГ 1” (”ПОРОГ 2") при превышении и понижении массовой концентрации растворенного кислорода установленного порогового значения “ПОРОГ 1” (”ПОРОГ 2”) и одновременную коммутацию двух внешних цепей группой переключаемых “сухих” контактов реле.
Анализатор АНКАТ 7655-03 обеспечивает:
01. Выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде.
02. Вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ и внешнее устройство по каналу связи RS485 (протокол MODBUS RTU).
03. Градуировку по поверочным газовым смесям и установку пороговых значений “ПОРОГ 1” и “ПОРОГ 2” по командам, передаваемым ПЭВМ или внешним устройством по интерфейсу RS485.
04. Работу совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042.
Отличительные особенности
01. Неограниченный срок службы сенсора.
02. Отключение подачи воды при превышении температуры.
03. Возможность установки двух порогов сигнализации.
04. Контакты реле позволяют управлять мощными внешними устройствами.
05. Имеют цифровой выход для связи с ПЭВМ по интерфейсам RS232/RS485.
06. Малое время установления значений параметров анализируемой среды.
07. Расширенный интервал времени работы анализатора без корректировки показаний.
08. Стойкость к повышенным температурам анализируемой среды, работоспособны при температуре 70 оС не менее 2-х часов.
09. Длина кабеля между блоком измерительным и датчиком до 10 метров (стандартная длина - 5 метров, необходимую длину указывать при заказе).
10. Устойчивы к внешним воздействиям окружающей среды.
Стационарные автоматические приборы непрерывного действия, предназначенные для измерения концентрации растворенного кислорода в водной среде.
Приборы применяются для контроля водно-химического режима котлоагрегатов на предприятиях электро- и теплоэнергетики и в других отраслях промышленности.
Тип анализатора - стационарный, автоматический непрерывного действия.
Способ забора пробы - проточный.
Принцип действия - амперометрический.
Конструктивно анализаторы состоят:
01. АНКАТ-7655-02 из блока обработки сигнала (БОС), блока измерительного (БИ) и датчика.
02. АНКАТ-7655-03 из блока измерительного (БИ) и датчика.
Анализатор АНКАТ 7655-02 обеспечивает:
01. Индикацию в цифровой форме показаний концентрации кислорода с единицей младшего разряда, равной 0,1 мкг/дм3 и температуры анализируемой водной среды.
02. Выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде.
03. Включение сигнализации “ПЕРЕГРЕВ” при превышении температуры анализируемой среды +50 оС.
04. Вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ по каналу связи RS232/RS485 (протокол MODBUS RTU).
05. Включение непрерывной световой сигнализации красного цвета “ПОРОГ 1” (”ПОРОГ 2") при превышении и понижении массовой концентрации растворенного кислорода установленного порогового значения “ПОРОГ 1” (”ПОРОГ 2”) и одновременную коммутацию двух внешних цепей группой переключаемых “сухих” контактов реле.
Анализатор АНКАТ 7655-03 обеспечивает:
01. Выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде.
02. Вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ и внешнее устройство по каналу связи RS485 (протокол MODBUS RTU).
03. Градуировку по поверочным газовым смесям и установку пороговых значений “ПОРОГ 1” и “ПОРОГ 2” по командам, передаваемым ПЭВМ или внешним устройством по интерфейсу RS485.
04. Работу совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042.
Отличительные особенности
01. Неограниченный срок службы сенсора.
02. Отключение подачи воды при превышении температуры.
03. Возможность установки двух порогов сигнализации.
04. Контакты реле позволяют управлять мощными внешними устройствами.
05. Имеют цифровой выход для связи с ПЭВМ по интерфейсам RS232/RS485.
06. Малое время установления значений параметров анализируемой среды.
07. Расширенный интервал времени работы анализатора без корректировки показаний.
08. Стойкость к повышенным температурам анализируемой среды, работоспособны при температуре 70 оС не менее 2-х часов.
09. Длина кабеля между блоком измерительным и датчиком до 10 метров (стандартная длина - 5 метров, необходимую длину указывать при заказе).
10. Устойчивы к внешним воздействиям окружающей среды.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Диапазоны измерения, мкг/дм3 | 0 – 10000 | диапазон показаний 0 – 20000 |
| Основная абсолютная погрешность, мкг/дм3 | ± (3+0,04хАвх) | Авх – значение массовой доли концентрации растворенного кислорода на входе анализатора |
| Время установления показаний, мин., не более | 2 | при температуре анализируемой среды (20±2) оС |
| Унифицированный выходной токовый сигнал, мА | 4 – 20 | гальванически развязанный от цепи питания |
| Температура окружающей среды, оС | от +5 до +50 | |
| Параметры анализируемой среды: - температура, оС, - расход, дм3/мин - давление, к Па, не более |
от 0 до + 50 от 0,3 до 0,6 1 |
|
|
Массовая концентрация неопределяемых компонентов, не более, мг/дм3 |
|
|
| Степень защиты от внешних воздействий: - блок обработки сигнала (БОС) - блок измерительный (БИ) - датчик |
IP30 IP54 IP54 |
IPX8 – для погружной части |
| Цифровой сигнал | RS232/RS485 | протокол MODBUS RTU (RS232 только для АНКАТ-7655-02) |
| Срабатывание «сухих» контактов реле при срабатывании световой сигнализации: «ПОРОГ 1» «ПОРОГ 2» |
одна группа одна группа |
250 В; 2,0 А 250 В; 2,0 А |
| Напряжение питания, В - АНКАТ-7655-02 - АНКАТ-7655-03 |
220 от 10 до 36 |
50 Гц напряжение постоянного тока |
| Потребляемая мощность, ВА / Вт | 10 / 5 | АНКАТ-7655-02 / АНКАТ-7655-03 |
| Габариты (ДхШхВ), мм, не более - блок обработки сигнала (БОС) - блок измерительный (БИ) - датчик |
145х190х165 190х43х130 170хÆ36 |
масса, кг 3 0,4 0,3 |
| Работы без корректировки показаний, дней, не менее | 90 | |
| Срок службы, лет, не менее - для анализатора - для датчика |
10 10 |
обслуживаемый |
Анализатор АНКАТ 7655-02 обеспечивает:
01. Индикацию в цифровой форме показаний концентрации кислорода с единицей младшего разряда, равной 0,1 мкг/дм3 и температуры анализируемой водной среды.
02. Выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде.
03. Включение сигнализации “ПЕРЕГРЕВ” при превышении температуры анализируемой среды +50 оС.
04. Вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ по каналу связи RS232/RS485 (протокол MODBUS RTU).
05. Включение непрерывной световой сигнализации красного цвета “ПОРОГ 1” (”ПОРОГ 2") при превышении и понижении массовой концентрации растворенного кислорода установленного порогового значения “ПОРОГ 1” (”ПОРОГ 2”) и одновременную коммутацию двух внешних цепей группой переключаемых “сухих” контактов реле.
Анализатор АНКАТ 7655-03 обеспечивает:
01. Выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде.
02. Вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ и внешнее устройство по каналу связи RS485 (протокол MODBUS RTU).
03. Градуировку по поверочным газовым смесям и установку пороговых значений “ПОРОГ 1” и “ПОРОГ 2” по командам, передаваемым ПЭВМ или внешним устройством по интерфейсу RS485.
04. Работу совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042.
Комплект поставки:
> Анализатор Анкат-7655.
> Комплект ЗИП.
> Блок пробоподготовки ИБЯЛ.418321.003.
> Документация.
Дополнительно заказывают:
> Датчик амперометрический ИБЯЛ.418425.117 (взамен выработавшего свой ресурс).
> Баллоны с ГСО-ПГС (согласно ИБЯЛ.413411.025 МП).
> Вентиль точной регулировки ИБЯЛ.306577.002.
> Индикатор расхода ИБЯЛ.418622.003-05.
> Фильтр ИБЯЛ.418312.112 для установки на блок пробоподготовки ИБЯЛ.418321.003.
> Блок распределяющий ИБЯЛ.306124.005 (с отсекающим клапаном) для установки на блок пробоподготовки ИБЯЛ.418321.003.
> Блок питания клапана ИБЯЛ.435116.002 в упаковке ИБЯЛ.305646.167 для установки на блок пробоподготовки ИБЯЛ.418321.003.
> Холодильник водяной ХК-4 ИБЯЛ.065142.008.
> Пульт контроля ИБЯЛ.422411.005 (для настройки и контроля АНКАТ-7655-03).
> -диск с ПО ИБЯЛ.431214.384 CD (для работы АНКАТ-7655-02 с ПЭВМ).
