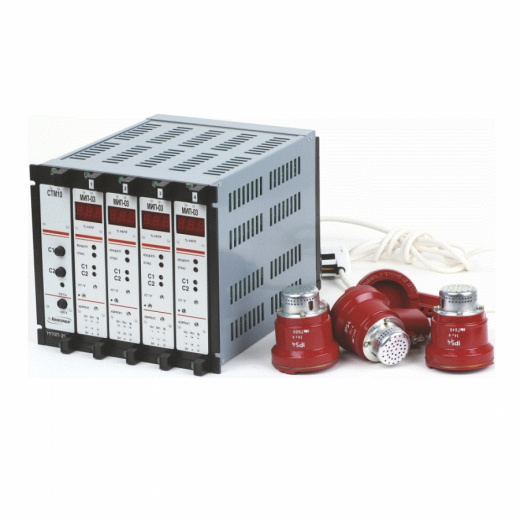

Предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров.
Область применения: в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; ТЭК (ТЭЦ, ГРЭС и т.д.), на объектах газовых и автомобильных хозяйств, на заправках; на промышленных предприятиях (окрасочные участки, канализационные участки, котельные).
Тип газоанализатора - стационарный.
Принцип работы - термохимический.
Исполнения сигнализаторов - СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где
N - количество каналов от 1 до 10.
(Р) - наличие резервного блока питания для нечетного количества каналов.
Д(П) - диффузионный (принудительный) забор пробы.
Ц(Б) - наличие (отсутствие) цифровой индикации на лицевой панели канала.
(Н) - наличие низкотемпературного блока питания и сигнализации без цифровой индикации.
(Г) - исполнение с поверочным компонентом гексаном.
(М) - с резервным Р блоком питания соответствуют Правилам Морского и Речного Регистров для использования на судах морского и речного транспорта.
Сигнализаторы имеют световую сигнализацию на лицевой панели по каждому каналу при достижении пороговых концентраций горючих газов или неисправности датчика.
Предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров.
Область применения: в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; ТЭК (ТЭЦ, ГРЭС и т.д.), на объектах газовых и автомобильных хозяйств, на заправках; на промышленных предприятиях (окрасочные участки, канализационные участки, котельные).
Тип газоанализатора - стационарный.
Принцип работы - термохимический.
Исполнения сигнализаторов - СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где
N - количество каналов от 1 до 10.
(Р) - наличие резервного блока питания для нечетного количества каналов.
Д(П) - диффузионный (принудительный) забор пробы.
Ц(Б) - наличие (отсутствие) цифровой индикации на лицевой панели канала.
(Н) - наличие низкотемпературного блока питания и сигнализации без цифровой индикации.
(Г) - исполнение с поверочным компонентом гексаном.
(М) - с резервным Р блоком питания соответствуют Правилам Морского и Речного Регистров для использования на судах морского и речного транспорта.
Сигнализаторы имеют световую сигнализацию на лицевой панели по каждому каналу при достижении пороговых концентраций горючих газов или неисправности датчика.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Диапазон измерения, % НКПР | 0÷50 | |
| Диапазон сигнальных концентраций, % НКПР | 5÷50 | |
| Стандартная установка порогов, % НКПР | 1-й 2-й 7 11 |
пороги регулируемые |
| Основная абсолютная погрешность, % НКПР не более: для измерения для срабатывания сигнализации |
± 5 ± 1 |
|
| Время срабатывания сигнализации, с, не более | 10 | |
| Срабатывание «сухих» контактов реле при срабатывании сигнализации: предварительной аварийной неисправности |
одна группа две группы две группы |
на каждом канале на каждом канале на блоке питания |
| Выходной унифицированный сигнал | (0 – 1) В или (4-20) мА | выбирается потребителем |
| Температура окружающей среды, оС: | ||
| для блока питания и сигнализации | 0 ÷ +50 | |
| -45 ÷ +50 | ||
| для датчика | -60 ÷ +50 | модификация с Н |
| для блока датчика | 0 ÷ +50 | прин. подача пробы |
| Напряжение питания, В: переменное резервное постоянное |
220 24 |
для модификаций Р |
| Степень защиты: для датчика для блока сигнализации и питания |
IP54 IP20 |
Дополнительные технические характеристики
| Варианты исполнения СТМ-10 | Количество каналов | Мощность, Вт | Габаритные размеры, мм |
| СТМ-10 -0001 Д(П) Ц(Б) (Н) (Г),-0201ДЦ (Г) | 1 | 10 | 100х202х282 |
| СТМ-10 -0001(Р)Д(П)Ц(Б)(Н)(М)(Г) | 1 | 10 | 140х202х282 |
| СТМ-10 -0002 Д(П)Ц(Б)(Г) | 2 | 15 | 140х202х282 |
| СТМ-10 -0003 (Р)Д(П)Ц(Б)(М)(Г) | 3 | 20 | 220х202х282 |
| СТМ-10 -0004 Д(П)Ц(Б)(Н)(Г) | 4 | 25 | 220х202х282 |
| СТМ-10 -0005 (Р)Д(П)Ц(Б)(М)(Г) | 5 | 30 | 300х202х282 |
| СТМ-10 -0006 Д(П)Ц(Б)(Г) | 6 | 36 | 300х202х282 |
| СТМ-10 -0007 (Р)Д(П)Ц(Б)(М)(Г) | 7 | 42 | 380х202х282 |
| СТМ-10 -0008 Д(П)Ц(Б)(Г) | 8 | 48 | 380х202х282 |
| СТМ-10 -0009 (Р)Д(П)Ц(Б)(М)(Г) | 9 | 54 | 460х202х282 |
| СТМ-10 -0010 Д(П)Ц(Б)(Г) | 10 | 60 | 460х202х282 |
| Датчик (для модификации Д) | ---- | ---- | 137х72х71 |
| Блок датчика (для модификации П) | ---- | ---- | 290х160х260 |
