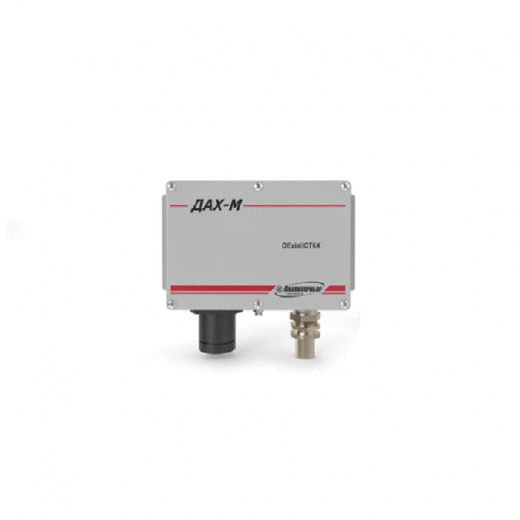

Предназначены для непрерывного автоматического измерения в воздухе рабочей зоны массовой концентрации одного из вредных веществ: оксида углерода (CO), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (HCl), хлора (Cl2), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота N2O4), одоранта (RSH), а также объемной доли кислорода (O2) в воздухе рабочей зоны и в технологических средах, содержащих углеводороды.
Область применения газоанализаторов – контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих, газовых производств, других отраслей промышленности. Для применения в условиях крайнего Севера и Арктики.
Принцип действия – электрохимический.
Тип газоанализатора – стационарный.
Материал корпуса - угленаполненный полиамид / алюминий / нержавеющая сталь.
Предназначены для непрерывного автоматического измерения в воздухе рабочей зоны массовой концентрации одного из вредных веществ: оксида углерода (CO), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (HCl), хлора (Cl2), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота N2O4), одоранта (RSH), а также объемной доли кислорода (O2) в воздухе рабочей зоны и в технологических средах, содержащих углеводороды.
Область применения газоанализаторов – контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих, газовых производств, других отраслей промышленности. Для применения в условиях крайнего Севера и Арктики.
Принцип действия – электрохимический.
Тип газоанализатора – стационарный.
Материал корпуса - угленаполненный полиамид / алюминий / нержавеющая сталь.
Основные технические характеристики
| Исполнение газоанализатора |
Цифровая индикация |
Тип выходного сигнала |
Взрывозащита | Температура, оС | Подключение датчиков |
| материал корпуса – угленаполненный полиамид | |||||
| ДАХ-М-01 | + | 4–20 мА | 1ExibIICT6X | -40 /+50 | 3-проводная линия связи |
| ДАХ-М-03 | - | 4–20 мА | 1ExibIICT6X | -40 /+50 | 3-проводная линия связи |
| ДАХ-М-04* | - | 4–20 мА | 1ExibIICT6X | -40 /+50 | 3-проводная линия связи |
| материал корпуса – алюминий / нержавеющая сталь (определяется при заказе) | |||||
| ДАХ-М-05 | + | 4–20 мА | 1Exd[ib]IICT6X | -40 /+50 | 3-, 4-проводная линия связи |
| ДАХ-М-05Х | + | 4–20 мА, HART | 1Exd[ib]IICT6X | -40 /+50 | 3-, 4-проводная линия связи |
| ДАХ-М-05ХН | + | 4–20 мА, HART | 1Exd[ib]IICT6X | -60 /+50 | 3-, 4-проводная линия связи |
| ДАХ-М-06 | + | RS485 | 1Exd[ib]IICT6X | -40 /+50 | 3-, 4-проводная линия связи |
| ДАХ-М-06ТР | + | 4–20 мА, RS485, реле (250В; 1,0А)** |
1Exd[ib]IICT6X | -40 /+50 | 3-, 4-проводная линия связи |
| ДАХ-М-06ТРХ | + | 4–20 мА, RS485, HART, реле (250В; 1,0А)** |
1Exd[ib]IICT6X | -40 /+50 | 3-, 4-проводная линия связи |
| ДАХ-М-06ТРХН | + | 4–20 мА, RS485, HART, реле (250В; 1,0А)** |
1Exd[ib]IICT6X | -60 /+50 | 3-, 4-проводная линия связи |
| материал корпуса – алюминий | |||||
| ДАХ-М-07 | - | 4–20 мА | 0ExiaIICT6X | -40 /+50 | 2-проводная линия связи |
| ДАХ-М-07Н | - | 4–20 мА | 0ExiaIICT6X | -60 /+50 | 2-проводная линия связи |
Диапазоны измерений
| Условное наименование | Физическая величина | Диапазон измерений |
Значения порогов сигнализации ПОРОГ1 ПОРОГ2 |
|
| ДАХ-М-ХХ-СО-200 | мг/м3 | от 0 до 200 | 20 | 100 |
| ДАХ-М-ХХ-СО-1500 | мг/м3 | от 0 до 1500 | 100 | 500 |
| ДАХ-М-ХХ-H2S-40 | мг/м3 | от 0 до 40 | 10 | 40 |
| ДАХ-М-ХХ-SO2 -20 | мг/м3 | от 0 до 20 | 10 | 20 |
| ДАХ-М-ХХ-Сl2-25 | мг/м3 | от 0 до 25 | 1 | 5 |
| ДАХ-М-ХХ-Сl2-50 | мг/м3 | от 0 до 50 | 5 | 10 |
| ДАХ-М-ХХ-NH3-600 | мг/м3 | от 0 до 600 | 20 | 100 |
| ДАХ-М-ХХ-NH3-2000 | мг/м3 | от 0 до 2000 | 100 | 500 |
| ДАХ-М-ХХ-NO2-10 | мг/м3 | от 0 до 10 | 2 | 10 |
| ДАХ-М-ХХ-HCl-30 | мг/м3 | от 0 до 30 | 5 | 25 |
| ДАХ-М-ХХ-RSH-5 | мг/м3 | от 0 до 5 | 1 | 4 |
| ДАХ-М-ХХ-N2O4-20 | мг/м3 | от 0 до 20 | 5 | 10 |
| ДАХ-М-ХХ-NO-100 | об. доля, млн-1 | от 0 до 100 | 10 | 20 |
| ДАХ-М-ХХ-NO-200 | мг/м3 | от 0 до 200 | 20 | 100 |
| ДАХ-М-ХХ-O2-30 | об. доля, % | от 0 до 30 | 23 | 18 |
| ДАХ-М-06-O2-25 | об. доля, % | от 0 до 25 | 23 | 18 |
| ДАХ-М-ХХ-O2-10 | об. доля, % | от 0 до 10 | 2 | 4 |
Примечания
01. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-RSH-5 является этилмеркаптан (C2H5SH);
02. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-N2O4-20 является диоксид азота (NO2);
03. Диапазон показаний газоанализаторов ДАХ-М-ХХ-NO2-10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м3.
| Контролируемое вещество | ПДК, мг/м3 | Диапазон измерений, мг/м3 |
| Метанол (СН3ОН) | 5 | 0–500 |
| Формальдегид (НСНО) | 0,5 | 0-10 |
| Этилен (С2Н4) | 100 | 0-250 |
| Оксид этилена (C2H4O) | 1 | 0-08 |
Для питания датчиков-газоанализаторов ДАХ-М используются вторичные блоки питания и связи БПС-21М.
По дополнительному заказу датчики ДАХ-М поставляются с комплектом кабельного ввода (под бронированный кабель, под металлорукав, под трубную проводку). Смотреть перечень кабельных вводов для датчиков ДАХ-М.
