Предназначен для измерения массовой концентрации меркаптанов (одорантов) в природном газе по ГОСТ 5542-87 и ВРД 39-1.10-069-2002 и выдачи сигнализации при снижении/превышении концентрации относительно установленных пороговых значений. Обеспечивают автоматический пересчет результатов измерений в массовую концентрацию серы меркаптановой.
Область применения: газораспределительные станции с газопроводами высокого и среднего давления согласно СНиП 42-01-2002; газораспределительные организации.
Тип прибора - стационарный.
Метод измерения - электрохимический.
Режим работы - непрерывный.
Режим измерения - циклический.

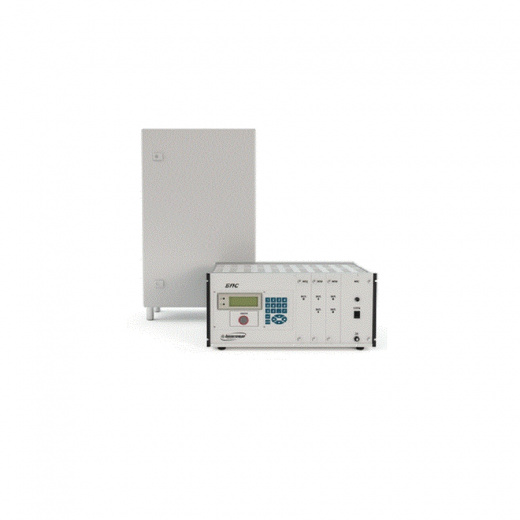

Газоанализатор состоит из блока питания и сигнализации (БПС) и блока отбора пробы (БОП). В блоке отбора пробы устанавливается датчик (БД). Территориально БПС размещается вне взрывоопасной зоны. БОП может устанавливаться во взрывоопасной зоне класса IIВ Т4.
С мая 2017г. в газоанализаторе АНКАТ-7670 введена шкала показания интенсивности запаха в баллах.
Отличительные особенности
01. Измерение степени одоризации в реальном времени, выдача информации оператору.
02. Возможность управления работой одоризационной установки (коррекция подачи одоранта в зависимости от его фактического содержания).
03. Наличие токового и цифрового выходного сигнала для передачи значения концентрации, служебных данных и управления режимами работы газоанализатора.
04. Наличие энергонезависимой памяти для хранения значений концентрации за последние 30 суток работы, даты и времени замера.
Предназначен для измерения массовой концентрации меркаптанов (одорантов) в природном газе по ГОСТ 5542-87 и ВРД 39-1.10-069-2002 и выдачи сигнализации при снижении/превышении концентрации относительно установленных пороговых значений. Обеспечивают автоматический пересчет результатов измерений в массовую концентрацию серы меркаптановой.
Область применения: газораспределительные станции с газопроводами высокого и среднего давления согласно СНиП 42-01-2002; газораспределительные организации.
Тип прибора - стационарный.
Метод измерения - электрохимический.
Режим работы - непрерывный.
Режим измерения - циклический.
Газоанализатор состоит из блока питания и сигнализации (БПС) и блока отбора пробы (БОП). В блоке отбора пробы устанавливается датчик (БД). Территориально БПС размещается вне взрывоопасной зоны. БОП может устанавливаться во взрывоопасной зоне класса IIВ Т4.
С мая 2017г. в газоанализаторе АНКАТ-7670 введена шкала показания интенсивности запаха в баллах.
Отличительные особенности
01. Измерение степени одоризации в реальном времени, выдача информации оператору.
02. Возможность управления работой одоризационной установки (коррекция подачи одоранта в зависимости от его фактического содержания).
03. Наличие токового и цифрового выходного сигнала для передачи значения концентрации, служебных данных и управления режимами работы газоанализатора.
04. Наличие энергонезависимой памяти для хранения значений концентрации за последние 30 суток работы, даты и времени замера.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Диапазон измерения массовой концентрации меркаптанов (R-SH), мг/м3 |
0 – 80 | этилмеркаптан (C2H5SH) |
| Диапазон показаний массовой концентрации серы меркаптановой, мг/м3 |
0 – 40 | |
| Предел допускаемой основной абсолютной погрешности, мг/м3 |
±2 ±(2+0,2х(СВХ-10)) |
на участке 0 – 10 на участке 10 – 80 |
| Напряжение питания, В | ||
| основное | 220 | |
| резервное | 24 | только для АНКАТ-7670-РП |
| Потребляемая мощность, ВА | 60 | |
| Температура окружающей среды, °С: | ||
| БПС | от +5 до +40 | |
| БОП | от -45 до +40 | |
| Максимальное расстояние от БОП до БПС, м | 150 | |
| Выходные характеристики: | ||
| - токовый выход, мА | 4 – 20 | |
| - цифровой выход | RS232, RS485 | |
| - «сухие» контакты реле | 220В; 2,5А | пороги, отказ, откл. питания |
| Габаритные размеры, мм: | масса, кг | |
| БПС | 480х290х220 | 8 |
| БОП | 250х400х670 | 25
|
| Маркировка по степени взрывозащиты: | [Exib]IIB 1ExibdIIBT4 X |
для БПС для БОП |
| Степень защиты от попадания внутрь твердых тел и воды: | IР20 IР54 |
для БПС для БОП |
Газоанализатор состоит из блока питания и сигнализации (БПС) и блока отбора пробы (БОП). Территориально БПС размещается вне взрывоопасной зоны. БОП может устанавливаться во взрывоопасной зоне класса llB T4.
Комплект поставки
> Газоанализатор Анкат-7670.
> Выносной блок управления (для проверки корректировки показаний чувствительности).
> Соединитель ИБЯЛ.302317.028 с двумя накидными гайками Ш16х1,5 (для подключения к штуцеру БОП при отборе пробы из газопровода).
> Комплект ЗИП.
> Документация.
Дополнительно заказывают
> Обогреваемую линию пробоотбора – до 15 м.
> Пробозаборник, погружная гильза.
> Электрохимическую ячейку ИБЯЛ.418425.035-79.
> Генератор газовых смесей ГДП-102.
> Источник микропотока С НSН; 2 5.
> Баллоны с азотом и С Н.
