Предназначен для измерения объемной доли водорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов на АЭС.
Тип газоанализатора - стационарный.
Способ забора пробы - диффузионный или принудительный.
Принцип работы - термокондуктометрический.
Исполнение – атомное.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-11273 от 04 июля 2019 г.
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-11-101-11734 от 15 мая 2020 г.
Газоанализаторы относятся к элементам управляющих систем нормальной эксплуатации (УСНЭ), классу 3Н по ПН АЭ Г-01-011-97.
Все газоанализаторы ГТВ-1101ВЗ-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН).
Предназначен для измерения объемной доли водорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов на АЭС.
Тип газоанализатора - стационарный.
Способ забора пробы - диффузионный или принудительный.
Принцип работы - термокондуктометрический.
Исполнение – атомное.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-11273 от 04 июля 2019 г.
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-11-101-11734 от 15 мая 2020 г.
Газоанализаторы относятся к элементам управляющих систем нормальной эксплуатации (УСНЭ), классу 3Н по ПН АЭ Г-01-011-97.
Все газоанализаторы ГТВ-1101ВЗ-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН).
Технические характеристики
| Характеристики | Значение | Примечание |
| Диапазоны измерений, % об.: Н2 в азоте Н2 в воздухе |
0-1; 0-2; 0-3;0-5; 0-20 0-1; 0-2; 0-3 |
осн. привед. погрешность, %: ± 4 ± 4 |
| Наличие 2 порогов сигнализации в пределах диапазона измерений, % |
5-90 | устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений) |
| Выходные параметры: унифицир. выходной сигнал, мА «сухие» контакты реле |
0-5 или 4-20 одна группа |
по заказу для каждого порога |
| Температура окружающей среды, °С | +5 - +50 | |
| Параметры измеряемой среды: температура, °С давление, кПа влага, г/м3, не более пыль, г/м3, не более объемный расход, л/мин |
+5 - +50 |
|
| Напряжение питания, В | 220 | |
| Масса, кг, не более: датчика измерительного блока: одноканального двухканального трехканального четырехканального |
10 |
при габаритах, мм: 260х200х195 285х210х160 285х300х160 285х400х160 285х480х160 |

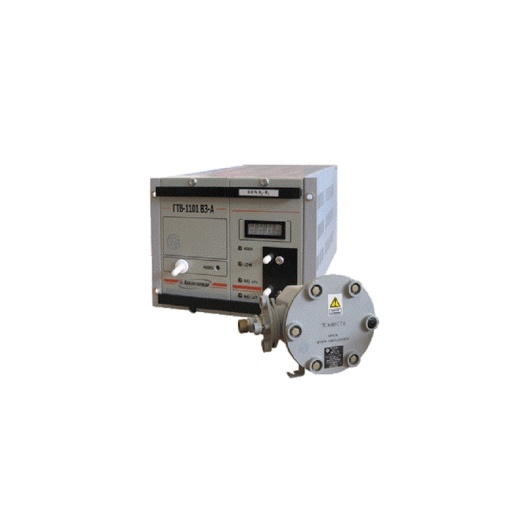

Газоанализатор имеет блочно-модульную конструкцию, состоящую из преобразователя измерительного (ПИ) и выносных преобразователей первичных (ПИП), расстояние между которыми не более 300 метров. В зависимости от исполнения газоанализатор может иметь от 1-го до 4-х каналов измерения.
