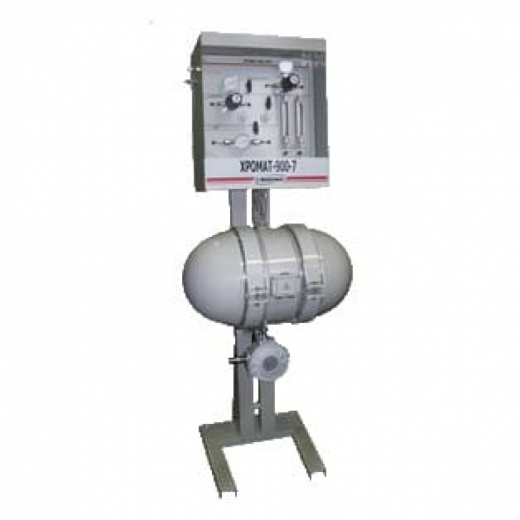

Стационарный автоматический промышленный газовый хроматограф Хромат-900–7 предназначен для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1 – С5 и С6+высшие, содержащихся в газе горючем природном (далее - ГГП), в соответствии с ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика выполнения измерений молярной доли компонентов» и для анализа состава природного газа при оценке соответствия продукции обязательным требованиям, установленным законодательством РФ, и при осуществлении товарообменных операций.
Область применения: подразделения ОАО «Газпром» (газотранспортные, газовые магистрали, газодобывающие, газоперерабатывающие, газораспределительные и газопотребляющие организации), в том числе при коммерческих расчетах между хозяйствующими субъектами.
Способ забора пробы:
- поточный;
- принудительный.
Типы используемых детекторов:
- ДТП – детектор по теплопроводности;
- ЭХД – электрохимический детектор.
Режим работы : непрерывный.
Режим измерения : циклический.
Исполнение: взрывозащищенное.
Маркировка по взрывозащиты: БА – 1Exd[ib]IIBT4 X.
Степень защиты БА: IP54.
Состав хроматографа:
- блок аналитический БА;
- блок подготовки газа БПГ;
- блок баллонный ББ.
Достоинства:
- полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371-2008, ГОСТ 31369-2008);
- возможность одновременного контроля компонентного состава и серосодержания природного газа одним хроматографом;
- наличие пульта контроля взрывозащищенного исполнения (1ExibIICT6), обеспечивающего оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа;
- автоматическая градуировка хроматографа;
- осуществление связи между хроматографом и ПЭВМ до 1000 метров;
- возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток;
- обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК;
- аттестованное программное обеспечение.
Стационарный автоматический промышленный газовый хроматограф Хромат-900–7 предназначен для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1 – С5 и С6+высшие, содержащихся в газе горючем природном (далее - ГГП), в соответствии с ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика выполнения измерений молярной доли компонентов» и для анализа состава природного газа при оценке соответствия продукции обязательным требованиям, установленным законодательством РФ, и при осуществлении товарообменных операций.
Область применения: подразделения ОАО «Газпром» (газотранспортные, газовые магистрали, газодобывающие, газоперерабатывающие, газораспределительные и газопотребляющие организации), в том числе при коммерческих расчетах между хозяйствующими субъектами.
Способ забора пробы:
- поточный;
- принудительный.
Типы используемых детекторов:
- ДТП – детектор по теплопроводности;
- ЭХД – электрохимический детектор.
Режим работы : непрерывный.
Режим измерения : циклический.
Исполнение: взрывозащищенное.
Маркировка по взрывозащиты: БА – 1Exd[ib]IIBT4 X.
Степень защиты БА: IP54.
Состав хроматографа:
- блок аналитический БА;
- блок подготовки газа БПГ;
- блок баллонный ББ.
Достоинства:
- полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371-2008, ГОСТ 31369-2008);
- возможность одновременного контроля компонентного состава и серосодержания природного газа одним хроматографом;
- наличие пульта контроля взрывозащищенного исполнения (1ExibIICT6), обеспечивающего оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа;
- автоматическая градуировка хроматографа;
- осуществление связи между хроматографом и ПЭВМ до 1000 метров;
- возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток;
- обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК;
- аттестованное программное обеспечение.
Модификации хроматографов
|
Характеристика |
Значение |
Примечание |
|
Максимальное число детекторов |
2 |
|
|
Время выхода на режим, минут |
120 |
|
|
Расход газа-носителя, мл/минут |
2–40 |
способ установки расхода газа-носителя и расхода анализируемого газа – автоматический |
|
Расход анализируемого газа, мл/минут |
50 |
способ установки расхода газа-носителя и расхода анализируемого газа – автоматический |
|
Пределы детектирования: - по каналу с ДТП по пропану, г/см , не хуже |
3х10-9 |
|
|
Предел допускаемого значения ОСКО выходного сигнала (хроматографических пиков), % |
± 0,5 |
|
|
Температура окружающей среды, С |
от +1 до +50 |
|
|
Напряжение питания, В |
230 |
частота 50 ± 1 Гц |
|
Потребляемая мощность, ВА |
170 60 |
в режиме прогрева (выход на режим) в номинальном режиме |
|
Степень защиты от внешних воздействий |
IP 54 |
|
|
Тип газа-носителя |
гелий газообразный |
|
|
Габаритные размеры, мм: - блок аналитический (БА) - блок подготовки газа (БПГ) |
650х630х425 520х510х370 |
модульная разборная конструкция |
|
Масса, кг - блок аналитический (БА) - блок подготовки газа (БПГ) |
60 30 |
|
|
Длина линии связи между хроматографом и ПЭВМ, м: - при соединении по интерфейсу RS 485 - по сети Ethernet (электрический кабель) |
1000 80 |
|
Программное обеспечение хроматографа позволяет на основе результатов измерения молярной доли компонентов, приведенных к стандартным условиям, выполнять расчет физико-химических показателей газа горючего природного: теплоты сгорания, плотности, относительной плотности и числа Воббе, приведенных к стандартным условиям сгорания в соответствии с ГОСТ 31369-2008.
Диапазон измерения молярной доли компонентов горючего газа природного м пределы абсолютной погрешности
|
Наименование компонента |
Диапазон измерений молярной доли компонента ГГП, молярная доля, % |
Пределы допускаемой абсолютной погрешности (х), молярная доля, % |
|
Метан |
40–99,97 |
– 0,0187·х + 1,88 |
|
Этан |
0,005–15,0 |
0,04·х + 0,00026 |
|
Пропан |
0,005–6,0 |
0,06·х + 0,00024 |
|
Изобутан |
0,005–4,0 |
0,06·х + 0,00024 |
|
н–Бутан |
0,005–4,0 |
0,06·х + 0,00024 |
|
Изопентан |
0,005–2,0 |
0,06·х + 0,00024 |
|
н–Пентан |
0,005–2,0 |
0,06·х + 0,00024 |
|
Неопентан |
0,005–0,05 |
0,06·х + 0,00024 |
|
Гексаны (С ) |
0,005–1,0 |
0,06·х + 0,00024 |
|
Диоксид углерода |
0,005–10,00 |
0,06·х + 0,0012 |
|
Азот |
0,005–15,0 |
0,04·х + 0,0013 |
|
Кислород |
0,005–2,0 |
0,06·х + 0,0012 |
1) Граница абсолютной погрешности при доверительной вероятности р = 0,95, в процентах, соответствует расширенной абсолютной неопределенности U(х) при коэффициенте охвата К = 2.
2) Углеводороды, более тяжелые, чем н-пентан, рассматриваемые как единый псевдокомпонент С6+ измеряют высшие как один компонент со свойствами н-гексана. х – значение молярной доли компонента ГГП, %.
Преимущества:
- полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371 - 2008, ГОСТ 31369 - 2008);
- минимальный расход анализируемого газа и газаносителя;
- взрывозащищенное исполнение по ГОСТ Р51330.0 – 99, обеспечиваемое видом-взрывонепроницаемая оболочка, искробезопасная сеть;
- наличие пульта контроля, обеспечивающего оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа и имеющего взрывозащищенное исполнение с маркировкой взрывозащиты 1ExibIICT6, без применения ПЭВМ;
- автоматическая градуировка хроматографа;
- возможность работы в полевых условиях при установке в термостатированный шкаф (поставляется по отдельному заказу);
- осуществление связи между хроматографом и ПЭВМ до 1000 м, при соединении по интерфейсу RS 485;
- возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток.
Дополнительно заказывают:
- комплект поверочных газовых смесей;
- баллоны с газом-носителем, вспомогательным газом;
- стойку баллонную;
- пульт контроля ИБЯЛ.422411.005-01;
- линию транспортирования пробы и устройства пробоподготовки;
- средства поверки (ГСО-ПГС);
- термостатированный шкаф.
