Фотоионизационный датчик (ФИД) предназначен для замены отработавшего свой ресурс ФИД в газоанализаторах АНКАТ-7631Микро-ФИД, АНКАТ-7664Микро-ФИД.
Средний срок службы ФИД - 2 года при работе газоанализатора не более 8 ч в сутки;
| Обозначение оборудования при заказе | Наименование оборудования при заказе | Назначение и применение оборудования |
|---|---|---|

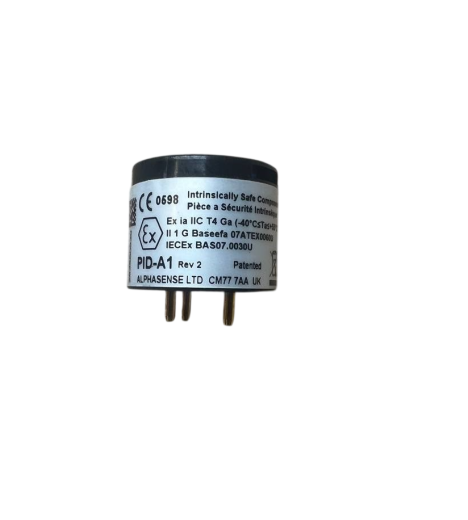

| ИБЯЛ.305649.064 | Датчик фотоионизационный PID-A1 в упаковке | Датчик фотоионизационный PID-A1 в упаковке |
| ИБЯЛ.305649.105** | Датчик фотоионизационный ФИД-С4 в упаковке | Замена датчика, отработавшего свой ресурс |
| ИБЯЛ.305649.105-01** | Датчик фотоионизационный ФИД-С4 в упаковке |
** Для газоанализаторов с определяемыми компонентами ацетон, гексан, изопентан, н-пентан, толуол, трихлорэтилен, фенол, этанол, пары бензина, керосина, сольвента нефтяного, уайтспирита, углеводороды нефти.
*** Для газоанализаторов с определяемыми компонентами бензол, изобутилен, пары дизельного топлива, 1,2-диметилбензол.
Принцип действия:

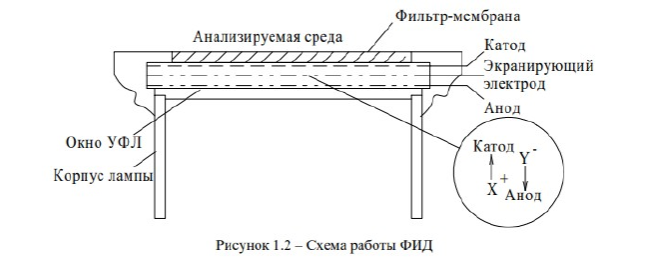

Принцип действия ФИД основан на ионизации газов УФ-излучением. Схема работы ФИД приведена на рисунке 1.2.

ФИД состоит из корпуса с ЭУ, УФЛ, КИ и пружины.
ЭУ обеспечивает поджиг УФЛ, измерение и преобразование тока КИ в выходной сигнал постоянного напряжения ФИД.
УФЛ состоит из кварцевой колбы, наполненной инертным газом, и окна, оптически прозрачного для УФ-излучения. Чувствительность ФИД и перечень определяемых им компонентов определяются энергией и мощностью УФ-излучения, создаваемого УФЛ. В свою очередь, энергию УФ-излучения определяют газ-наполнитель УФЛ и материал ее окна, а мощность УФ-излучения зависит от степени чистоты внешней поверхности окна и остаточного ресурса УФЛ.
КИ состоит из трех электродов: катода, анода и экранирующего электрода, – разделенных фторопластовыми прокладками. Между катодом и анодом создается разность потенциалов, формирующая электростатическое поле. Экранирующий электрод снижает напряженность электростатического поля между катодом и анодом, но увеличивает стабильность показаний датчика под воздействием внешних воздействующих факторов.
Газ из анализируемой среды проникает сквозь фильтр-мембрану в полость КИ. Под воздействием УФ-излучения происходит ионизация определяемых компонентов ФИД. Образующиеся при ионизации положительные и отрицательные ионы разделяются в электростатическом поле КИ, формируя электрический ток, который пропорционален концентрации определяемого компонента.
Определяемые и обнаруживаемые вещества
ФИД обнаруживает все компоненты, у которых энергия ионизации ниже, чем энергия излучения УФЛ.
В газоанализаторах применяется ФИД, энергия ионизации УФЛ которого составляет 10,6 эВ, соответственно, все компоненты, энергия ионизации которых меньше 10,6 эВ, обнаруживаются газоанализатором.
При помощи ФИД не могут быть обнаружены следующие компоненты:
- с энергией ионизации выше энергии излучения УФЛ;
- содержание которых при температуре измерений меньше минимального уровня обнаружения ФИД (ниже нескольких млн⁻¹).
Газоанализаторы могут быть использованы для контроля наличия и динамики изменения содержания обнаруживаемых компонентов в воздухе, а также для выявления мест повышенной загазованности с последующим определением концентраций паров индивидуальных веществ специфичными методами.
Если в контролируемой воздушной среде содержатся пары двух или более обнаруживаемых компонентов, газоанализатор может использоваться для контроля общей загазованности, а также для оценки распределения массовой концентрации вредных веществ в рабочей зоне для выявления мест повышенной загазованности с последующим определением концентрации паров индивидуальных компонентов специфичными методами.
Перечень веществ, обнаруживаемых газоанализатором, с указанием относительной чувствительности к изобутилену, приведен в приложении А.
Влияние неопределяемых компонентов
Некоторые газы, которые могут содержаться в атмосферном воздухе (пары воды и метанола, метан и др.), не обнаруживаются ФИД, но поглощают УФ-излучение, что приводит к снижению чувствительности ФИД.
В случае продолжительной работы ФИД в окружающей среде, загрязненной органическими соединениями, на окне УФЛ, на прокладках и корпусе КИ образуются отложения определяемых компонентов ФИД и продуктов их фотоионизации. Пары воды конденсируются на загрязненных поверхностях, что приводит к снижению чувствительности ФИД, к росту и броскам показаний при отсутствии в окружающей среде определяемых компонентов.
Фотоионизационный датчик (ФИД) предназначен для замены отработавшего свой ресурс ФИД в газоанализаторах АНКАТ-7631Микро-ФИД, АНКАТ-7664Микро-ФИД.
Средний срок службы ФИД - 2 года при работе газоанализатора не более 8 ч в сутки;
| Обозначение оборудования при заказе | Наименование оборудования при заказе | Назначение и применение оборудования |
|---|---|---|
| ИБЯЛ.305649.064 | Датчик фотоионизационный PID-A1 в упаковке | Датчик фотоионизационный PID-A1 в упаковке |
| ИБЯЛ.305649.105** | Датчик фотоионизационный ФИД-С4 в упаковке | Замена датчика, отработавшего свой ресурс |
| ИБЯЛ.305649.105-01** | Датчик фотоионизационный ФИД-С4 в упаковке |
** Для газоанализаторов с определяемыми компонентами ацетон, гексан, изопентан, н-пентан, толуол, трихлорэтилен, фенол, этанол, пары бензина, керосина, сольвента нефтяного, уайтспирита, углеводороды нефти.
*** Для газоанализаторов с определяемыми компонентами бензол, изобутилен, пары дизельного топлива, 1,2-диметилбензол.
Принцип действия:
Принцип действия ФИД основан на ионизации газов УФ-излучением. Схема работы ФИД приведена на рисунке 1.2.

ФИД состоит из корпуса с ЭУ, УФЛ, КИ и пружины.
ЭУ обеспечивает поджиг УФЛ, измерение и преобразование тока КИ в выходной сигнал постоянного напряжения ФИД.
УФЛ состоит из кварцевой колбы, наполненной инертным газом, и окна, оптически прозрачного для УФ-излучения. Чувствительность ФИД и перечень определяемых им компонентов определяются энергией и мощностью УФ-излучения, создаваемого УФЛ. В свою очередь, энергию УФ-излучения определяют газ-наполнитель УФЛ и материал ее окна, а мощность УФ-излучения зависит от степени чистоты внешней поверхности окна и остаточного ресурса УФЛ.
КИ состоит из трех электродов: катода, анода и экранирующего электрода, – разделенных фторопластовыми прокладками. Между катодом и анодом создается разность потенциалов, формирующая электростатическое поле. Экранирующий электрод снижает напряженность электростатического поля между катодом и анодом, но увеличивает стабильность показаний датчика под воздействием внешних воздействующих факторов.
Газ из анализируемой среды проникает сквозь фильтр-мембрану в полость КИ. Под воздействием УФ-излучения происходит ионизация определяемых компонентов ФИД. Образующиеся при ионизации положительные и отрицательные ионы разделяются в электростатическом поле КИ, формируя электрический ток, который пропорционален концентрации определяемого компонента.
Определяемые и обнаруживаемые вещества
ФИД обнаруживает все компоненты, у которых энергия ионизации ниже, чем энергия излучения УФЛ.
В газоанализаторах применяется ФИД, энергия ионизации УФЛ которого составляет 10,6 эВ, соответственно, все компоненты, энергия ионизации которых меньше 10,6 эВ, обнаруживаются газоанализатором.
При помощи ФИД не могут быть обнаружены следующие компоненты:
- с энергией ионизации выше энергии излучения УФЛ;
- содержание которых при температуре измерений меньше минимального уровня обнаружения ФИД (ниже нескольких млн⁻¹).
Газоанализаторы могут быть использованы для контроля наличия и динамики изменения содержания обнаруживаемых компонентов в воздухе, а также для выявления мест повышенной загазованности с последующим определением концентраций паров индивидуальных веществ специфичными методами.
Если в контролируемой воздушной среде содержатся пары двух или более обнаруживаемых компонентов, газоанализатор может использоваться для контроля общей загазованности, а также для оценки распределения массовой концентрации вредных веществ в рабочей зоне для выявления мест повышенной загазованности с последующим определением концентрации паров индивидуальных компонентов специфичными методами.
Перечень веществ, обнаруживаемых газоанализатором, с указанием относительной чувствительности к изобутилену, приведен в приложении А.
Влияние неопределяемых компонентов
Некоторые газы, которые могут содержаться в атмосферном воздухе (пары воды и метанола, метан и др.), не обнаруживаются ФИД, но поглощают УФ-излучение, что приводит к снижению чувствительности ФИД.
В случае продолжительной работы ФИД в окружающей среде, загрязненной органическими соединениями, на окне УФЛ, на прокладках и корпусе КИ образуются отложения определяемых компонентов ФИД и продуктов их фотоионизации. Пары воды конденсируются на загрязненных поверхностях, что приводит к снижению чувствительности ФИД, к росту и броскам показаний при отсутствии в окружающей среде определяемых компонентов.
В газоанализаторах АНКАТ применяется ФИД марки Alphasense PID-A1 (изготовитель ION Science LTD, Великобритания) или ФИД-С4 (изготовитель ФГУП «СПО «Аналитприбор»), параметры искробезопасных цепей ФИД:
1) PID-A1: цепь питания датчика: Ui = 5 В, Ii = 3,3 A (максимальное пиковое значение) и 272 мА (долговременное значение), Pi = 1,1 Вт, Ci = 7 мкФ, Li = 0 мкГн; сигнальная цепь: Ui = 10 В, Ii = 10 мА, Pi = 50 мВт, Ci = 0,12 мкФ, Li = 0 мкГн;
2) ФИД-С4.0: Ui = 6 В, Ii = 1,8 A (максимальное пиковое значение) и 271 мА (долговременное значение), Pi = 1,1 Вт, Ci = 7 мкФ, Li = 5 мкГн.
Обслуживание и замена ФИД
ФИД подлежит замене в следующих случаях:
- по результатам самодиагностики (см. таблицу 2.5);
- если после замены КИ и УФЛ отказ ФИД не устранен.
Примечание – Модификация ФИД, используемая для замены, – в соответствии с таблицей 1.8.
Очистка УФЛ осуществляется в следующих случаях:
- по результатам самодиагностики или при возникновении неисправностей (см. таблицу 2.5);
- при работе в условиях постоянного присутствия тяжелых (С6+) углеводородов; в этом случае рекомендуется также заменить КИ;
- при наличии на окне УФЛ видимых загрязнений.
Замена УФЛ осуществляется в следующих случаях:
- по результатам самодиагностики (см. таблицу 2.5);
- если после очистки УФЛ отказ ФИД не устранен.
КИ подлежит замене в следующих случаях:
- по результатам самодиагностики или при возникновении неисправностей (см. таблицу 2.5);
- при наличии на поверхности электродов КИ потемнений, следов коррозии;
- если после замены УФЛ отказ ФИД не устранен.
Инструмент и расходные материалы для очистки/замены УФЛ и КИ приведены в таблице 3.2.
Таблица 3.2
| Наименование | Кол. | Примечание |
|---|---|---|
| Бязь отбеленная | 0,1 кг | С газоанализаторами не поставляется |
| Пинцет прямой с пластиковыми наконечниками антистатический 125 мм | 1 шт. | ProsKit TZ-300B, газоанализаторами не поставляется |
| Перчатки антистатические | 1 пара |
Из комплекта (поставляется по отдельному заказу): - для PID-A1 – ИБЯЛ.413949.006 (см. таблицу 1.8); - для ФИД-С4 – ИБЯЛ.413949.007 (см. таблицу 1.8) |
| Палочка ватная | 1 шт. | |
| Порошок оксида алюминия | 1 г | |
| Инструмент для демонтажа КИ | 1 шт. |
Подготовку к очистке и замене составных частей ФИД производить в следующем порядке:
- а) застелить рабочий стол, за которым проводятся работы по очистке и замене составных частей, чистой бязью;

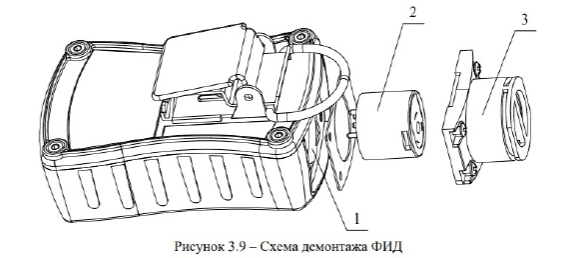

- б) демонтировать ФИД в следующем порядке (см. рисунок 3.9): 1) выключить газоанализатор; 2) открутить четыре винта, крепящие крышку (3); 3) снять крышку (3), извлечь ФИД (2), отсоединив его от разъема на плате (1)

ПРЕДУПРЕЖДЕНИЕ! Во избежание загрязнения УФЛ и КИ все работы по демонтажу и замене проводить в хлопчатобумажных или антистатических перчатках в чистом помещении, не прикасаясь к окну УФЛ и электродам КИ.
Демонтаж КИ и УФЛ проводить в следующем порядке:
- а) разместить ФИД на чистой поверхности выводами вверх и придерживать КИ пальцами, чтобы не допустить отскок и повреждение КИ и УФЛ разжимающейся пружиной;

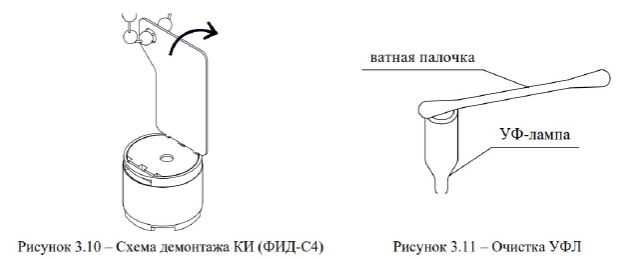

- б) для демонтажа КИ поместить инструмент для извлечения КИ:
- 1) в боковые выемки на корпусе и сжать защелки без чрезмерных усилий, чтобы избежать поломки защелок КИ, – для PID-A1;
- 2) в выемки на торцевой поверхности ФИД и нажать, как показано на рисунке 3.10, – для ФИД-С4;
- в) приподнять пинцетом КИ и визуально проконтролировать положение УФЛ:
- 1) если УФЛ надежно зафиксирована в уплотнительном кольце КИ (извлекается вместе с КИ из корпуса), то извлеченные КИ с УФЛ поместить на рабочий стол, избегая выпадения и повреждения УФЛ, а затем отсоединить УФЛ от КИ;
- 2) если УФЛ отсоединена от КИ, то используя пинцет, поочередно разместить на рабочем столе сначала КИ, затем УФЛ.
Осмотр окна УФЛ проводить следующим образом:
- а) разместиться рядом с источником света, например, с настольной лампой;
- б) удерживая УФЛ пинцетом перед источником света в положении, при котором лучи источника отражаются от окна УФЛ (под углом полного внутреннего отражения), убедиться в отсутствии загрязнений, царапин и сколов на окне УФЛ.
Очистку УФЛ проводить следующим образом:
ПРЕДУПРЕЖДЕНИЕ! Флакон/пакет с чистящим составом содержит мелкодисперсный порошок оксида алюминия, который может вызвать раздражение глаз и дыхательных путей. Порошок нельзя вдыхать. Следует избегать контакта порошка с кожей, глазами и одеждой. После работы тщательно вымыть лицо и руки с мылом. Флакон с чистящим составом хранить закрытым.
- а) открыть флакон (пакет) с чистящим составом;
- б) взять небольшое количество порошка с помощью чистой ватной палочки;
- в) очистить окно УФЛ (см. рисунок 3.11) круговыми движениями ватной палочкой с небольшим нажимом до появления характерного «скрипа» от соприкосновения с поверхностью (приблизительно 15 с); чтобы избежать появления царапин от пластмассового черенка палочки, очистку окна УФЛ проводить боковой поверхностью ватного тампона;

- г) если характерного «скрипа» достичь не удалось, необходимо повторить действия по пп. 3.7.9 (б, в);
- д) удалить чистящее средство с окна УФЛ одним из двух способов:
- 1) продуть УФЛ сжатым воздухом под вытяжкой (рекомендуется);
- 2) легкими касаниями чистой ватной палочки, не допуская трения и повторного загрязнения окна УФЛ.

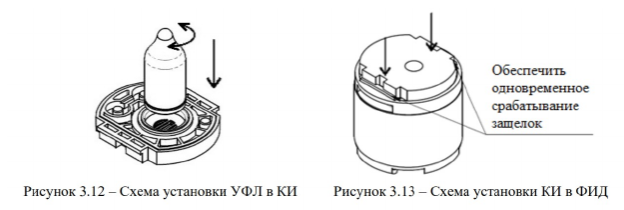

Сборку ФИД проводить следующим образом:
- а) поместить пружину в соответствующее углубление в корпусе ФИД (если пружина самопроизвольно выпала при демонтаже КИ и УФЛ);
- б) вращательными движениями (попеременно по часовой и против часовой стрелки с минимальным угловым отклонением, см. рисунок 3.12) вставить УФЛ в уплотнительное кольцо до полного прилегания ее окна к рабочему электроду КИ; избегать «вкручивания» УФЛ в одном направлении, так как это может привести к:
- 1) растрескиванию окна УФЛ и появлению осколков;
- 2) загрязнению окна УФЛ при контакте с электродом КИ;
- в) установить УФЛ, вставленную в КИ, в углубление корпуса таким образом, чтобы защелки КИ находились над соответствующими пазами в корпусе;
- г) легким нажатием, обеспечивая одновременное срабатывание защелок, зафиксировать КИ в корпусе ФИД (см. рисунок 3.13);

Примечание – При установке контролировать положение УФЛ – она должна оставаться плотно прижатой к электроду КИ, в противном случае следует повторить операции по демонтажу КИ, УФЛ и сборке ФИД.
- д) проверить надежность фиксации КИ, убедиться, что КИ не отщелкивается при аккуратном надавливании.
После обслуживания или замены ФИД выполнить следующие операции:
- а) собрать газоанализатор, повторив операции по п. 3.7.6 (б) в обратном порядке;
- б) включить газоанализатор и выдержать его на атмосферном воздухе не менее 4 часов;
- в) откорректировать нулевые показания и чувствительность газоанализатора по ПГС (см. п. 3.3);
- г) произвести первичную поверку газоанализатора согласно ИБЯЛ.413411.058 МП (с изменением № 1).
