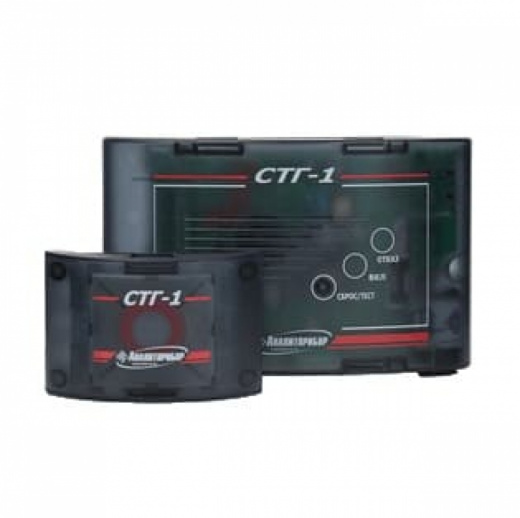

Предназначен для выдачи сигнализации о превышении установленных пороговых значений оксида углерода и довзрывоопасной концентрации горючих газов (метана или пропан-бутановой смеси) в воздухе.
Область применения: установка в помещении котельных различной мощности, работающих на сжиженном и природном газах, а также в невзрывоопасных зонах других производственных, административных и жилых помещений.
Тип сигнализаторов - стационарный.
Режим работы сигнализаторов - непрерывный.
Принцип действия сигнализаторов:
- по каналу оксида углерода - электрохимический;
- по каналу горючих газов - термохимический.
Возможный состав системы:
- сигнализатор токсичных и горючих газов СТГ-1 (СТГ-1-1 или СТГ-1-2);
- клапаны КЭГ 9720 ИБЯЛ.685181.001 -01 (DN 20), -02 (DN 25), -21 (DN 32) - 40В;
- клапаны КЭГ 9720 ИБЯЛ.685181.001 -03 (DN 40), -04 (DN 50), -05 (DN 32), -09 (DN 25), -10 (DN 25) - 220В;
- диспетчерский пульт ДИСП ИБЯЛ.465213.003.
Отличительные особенности:
- уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов);
- наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
- возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в";
- наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- подключение с помощью клемных соединений;
- автокалибровка нуля при включении или раз в 14 дней.
Предназначен для выдачи сигнализации о превышении установленных пороговых значений оксида углерода и довзрывоопасной концентрации горючих газов (метана или пропан-бутановой смеси) в воздухе.
Область применения: установка в помещении котельных различной мощности, работающих на сжиженном и природном газах, а также в невзрывоопасных зонах других производственных, административных и жилых помещений.
Тип сигнализаторов - стационарный.
Режим работы сигнализаторов - непрерывный.
Принцип действия сигнализаторов:
- по каналу оксида углерода - электрохимический;
- по каналу горючих газов - термохимический.
Возможный состав системы:
- сигнализатор токсичных и горючих газов СТГ-1 (СТГ-1-1 или СТГ-1-2);
- клапаны КЭГ 9720 ИБЯЛ.685181.001 -01 (DN 20), -02 (DN 25), -21 (DN 32) - 40В;
- клапаны КЭГ 9720 ИБЯЛ.685181.001 -03 (DN 40), -04 (DN 50), -05 (DN 32), -09 (DN 25), -10 (DN 25) - 220В;
- диспетчерский пульт ДИСП ИБЯЛ.465213.003.
Отличительные особенности:
- уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов);
- наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
- возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в";
- наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- подключение с помощью клемных соединений;
- автокалибровка нуля при включении или раз в 14 дней.
Технические характеристики
|
Характеристики |
Значения |
Примечание |
|
Количество датчиков: по горючему газу (выносные), по оксиду углерода (СО) (встроенный) |
1 / 2 |
СТГ1-1 / СТГ1-2 постоянный |
|
Стандартная установка порогов: % НКПР (по метану), по оксиду углерода (СО), мг/м3: |
|
устанавливается потребителем по каналу горючих газов |
|
Срабатывание “сухих” контактов реле при достижении пороговых концентраций: |
|
—30 В; 2,5 А |
|
Температура окружающей среды, °С |
-10 ÷ +50 |
|
|
Защита корпуса сигнализатора |
IP30 |
|
|
Длина кабеля связи между сигнализатором и датчиком по горючему газу, м |
до 200 |
сечение жилы 0,75 мм |
|
Габаритные размеры, мм, не более |
|
|
Возможный состав системы:
- сигнализатор токсичных и горючих газов СТГ-1 (СТГ-1-1 или СТГ-1-2);
- клапаны КЭГ-9720 ИБЯЛ.685181.001 (DN 15),-01 (DN 20), -02 (DN 25),-21 (DN 32) - 40 В НО ;
- rлапаны КЭГ-9720 ИБЯЛ.685181.001 -03 (DN 40),-04 (DN 50), -05 (D 32), -12 (DN 65, Р=0,4 МПа), -14 (D 80,Р=0,4 МПа) N N - 220 В (НЗ);
- клапаны модификации КЗГЭМ-У, КЗЭУГ, КЭМГ-М, КЗЭГ - 40 В с длительностью импульса не более 1 сек.;
- диспетчерский пульт ДИСП ИБЯЛ.465213.003.
Рекомендованный тип кабеля:
- ШВВП 3х0,25 ГОСТ 7399-97;
- ПВС 3х0,5 ГОСТ 7399-97;
- ШВЛ 3х0,75 ГОСТ 7399-97;
- ППВ 3х1,0 ГОСТ 6323-79;
- РПШ 3х1,25 ТУ 16-К18.001-89.
СТГ-1-1 со встроенным датчиком оксида углерода и одним выносным датчиком на горючие газы.
СТГ-1-2 со встроенным датчиком оксида углерода и двумя выносными датчиками на горючие газы.
Наличие внешнего входа «АВАРИЯ» позволяет соединять приборы в шлейф с газосигнализаторами СТГ-1 и СГГ-6М или подключать их к пожарной или охранной сигнализации.
