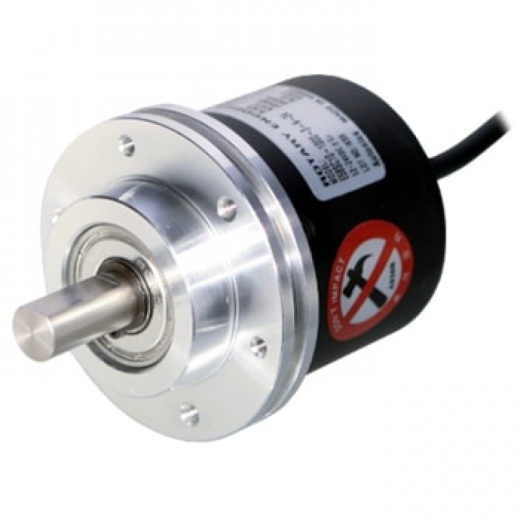

Инкрементальные датчики углового перемещения с выступающим/полым (сквозным/несквозным) валом серии E58 предназначены для использования на новом или импортируемом европейском оборудовании с фланцами диаметром 58 мм. Кроме того, приборы этой серии могут применяться с любыми типами обрабатывающего, формовочного, упаковочного оборудования и общего промышленного оборудования.
Инкрементальные датчики углового перемещения с выступающим/полым (сквозным/несквозным) валом серии E58 предназначены для использования на новом или импортируемом европейском оборудовании с фланцами диаметром 58 мм. Кроме того, приборы этой серии могут применяться с любыми типами обрабатывающего, формовочного, упаковочного оборудования и общего промышленного оборудования.
Основные характеристики
- Тип вала:
- Выступающий: 6 мм ( с синхронным фланцем), 10 мм (с зажимным фланцем)
- Полый сквозной/глухой: 12 мм
- Число импульсов на оборот: до 8000 имп (см инструкцию)
- Выходные фазы: A, B, Z (для выхода Line Driver: A, Aинв, В, Винв, Z, Zинв)
- Разность фаз выхода: Разность фаз между A и B: T/4 ± T/8 (T=1 цикл фазы A)
- Выход управления:
- комплементарный выход
- выход напряжения
- NPN-выход с открытым коллектором
- Line Driver
- Время отклика (подъем/падение): менее 1 мкс, менее 0,5 мкс (для Line Driver)
- Максимальная частота отклика: 300 кГц
- Напряжение питания:
- 5 В= ±5%
- 12-24 В= ±5%
- Потребляемый ток: менее 80 мА (без нагрузки), менее 50 мА (без нагрузки) для Line Driver
- Пусковой момент:
- модель с выступающим валом макс (SC/SS): 40 гс•см (0.004Н•м)
- модель с полым валом макс (HB/H): 90 гс•см (0.009Н•м)
- Момент инерции:
- модель с выступающим валом макс (SC/SS): макс. 15г•см2 (1,5x10-6 кг•м2)
- модель с полым валом макс (HB/H): макс. 20г•см2 (2x10-6 кг•м2)
- Нагрузка на вал:
- макс. 15г•см2 (1,5x10-6 кг•м2)
- модель с полым валом макс (HB/H): макс. 20г•см2 (2x10-6 кг•м2)
- модель с выступающим валом макс (SC/SS): радиальная: 10 кгс, осевая: 2.5 кгс
- модель с полым валом макс (HB/H): радиальная: 2 кгс, осевая: 1 кгс
- Максимально допустимая частота вращения: 5000 об/мин
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов
- Ударная нагрузка: не более 75G
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C
- хранение: от -20 до 85°C
- Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
- Степень защиты: IP50 (стандарт МЭК)
Информация для заказа:
