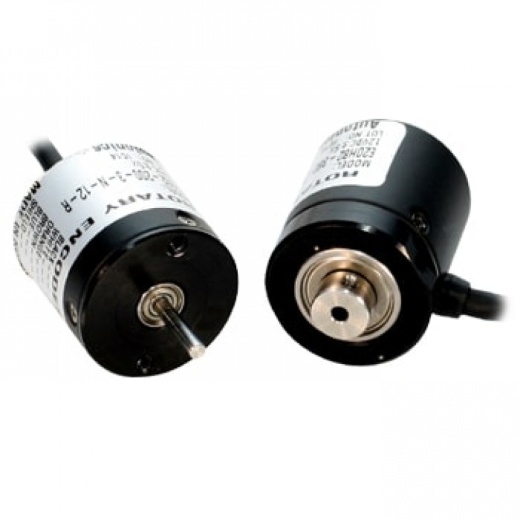

Инкрементальные датчики углового перемещения серий E20S/E20HB отличаются сверхкомпактными размерами (диаметр 20 мм) и сверхмалой массой, что позволяет максимально эффективно использовать рабочее пространство. Приборы этой серии превосходно подходят для использования в условиях ограниченного пространства на низко- и высокоточном оборудовании, минимизируя момент инерции вала:
- благодаря миниатюрным размерам идеально подходят для применения в системах с ограниченным свободным местом (диаметр 20 мм, вес приблиз. 35 г)
- имеют минимальную величину момента инерции вала (макс. 0,5 г•см²)
Инкрементальные датчики углового перемещения серий E20S/E20HB отличаются сверхкомпактными размерами (диаметр 20 мм) и сверхмалой массой, что позволяет максимально эффективно использовать рабочее пространство. Приборы этой серии превосходно подходят для использования в условиях ограниченного пространства на низко- и высокоточном оборудовании, минимизируя момент инерции вала:
- благодаря миниатюрным размерам идеально подходят для применения в системах с ограниченным свободным местом (диаметр 20 мм, вес приблиз. 35 г)
- имеют минимальную величину момента инерции вала (макс. 0,5 г•см²)
Основные характеристики
- Тип вала:
- Выступающий: 2 мм
- Полый глухой: 2, 2,5, 3 мм
- Число импульсов на оборот: до 360 имп (см инструкцию)
- Выходные фазы: A, B, Z (для выхода Line Driver: A, Aинв, В, Винв, Z, Zинв)
- Разность фаз выхода: Разность фаз между A и B: T/4 ± T/8 (T=1 цикл фазы A)
- Выход управления:
- NPN-выход с открытым коллектором
- выход напряжения
- выход Line Driver
- Время отклика (подъем/падение):
- менее 1 мкс
- менее 0,5 мкс (для Line Driver)
- Максимальная частота отклика: 100 кГц
- Напряжение питания:
- 5 В= ±5%
- 12-24 В= ±5%, для Line Driver только 5 В=
- Потребляемый ток:
- менее 60 мА (без нагрузки)
- менее 50 мА (без нагрузки) для Line Driver
- Пусковой момент: модель с выступающим валом макс: 5 гс•см(5*10-4 Н•м)
- Момент инерции: макс. 0,5 г•см2 (5x10-8 кг•м2)
- Нагрузка на вал:
- радиальная: 200 гс
- осевая: 200 гс
- Максимально допустимая частота вращения: 6000 об/мин
- Вибрация: амплитуда 1.5 мм или 300 м/с2 при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов
- Ударная нагрузка: не более 50G
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C
- хранение: от -20 до 85°C
- Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
- Степень защиты: IP50 (стандарт МЭК)
- Масса: примерно 35 г
Информация для заказа:
