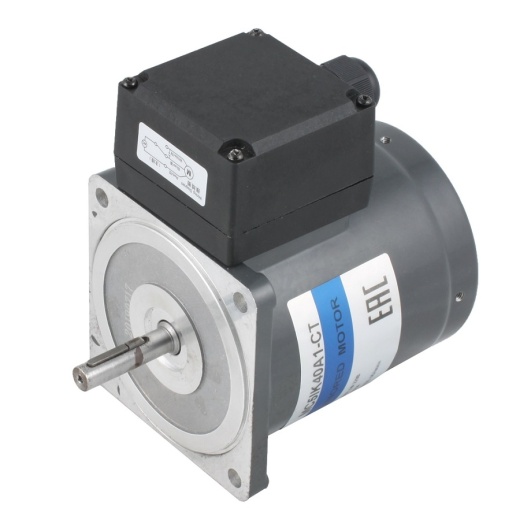

Компактные мотор-редукторы INNORED состоят из асинхронных электродвигателей: одно- или 3х- фазных и редукторов: червячных или цилиндрических, или цилиндро-конических.
- Напряжение питания:
- 1 фаза – 220 В;
- 3 фазы 220/380 В, частота 50/60 Гц (cхема соединения обмоток «∆» / «Y»).
- Режим работы S1(продолжительный).
- Класс изоляции обмоток: В.
- Класс защиты:
- IP54 с клеммной коробкой.
- IP20 без клеммной коробки.
Основные преимущества
- Малые габаритные размеры (могут поставляться без клеммной коробки для уменьшения габарита).
- Низкий уровень шума.
- Высокий КПД.
- Возможна скрутка со стандартными червячными редукторами IRW030, IRW040.
- Выходной вал 9 мм со шпонкой.
Области применения:
Компактные мотор-редукторы INNORED устанавливаются на:
- Мешалки (сыроварка).
- Конвейеры.
- Дозаторы.
- Фасовочные автоматы.
- Чеквейеры (проверка веса).
Для удобства конструкторов оборудования все чертежи электродвигателей доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.LBt)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.
Компактные мотор-редукторы INNORED состоят из асинхронных электродвигателей: одно- или 3х- фазных и редукторов: червячных или цилиндрических, или цилиндро-конических.
- Напряжение питания:
- 1 фаза – 220 В;
- 3 фазы 220/380 В, частота 50/60 Гц (cхема соединения обмоток «∆» / «Y»).
- Режим работы S1(продолжительный).
- Класс изоляции обмоток: В.
- Класс защиты:
- IP54 с клеммной коробкой.
- IP20 без клеммной коробки.
Основные преимущества
- Малые габаритные размеры (могут поставляться без клеммной коробки для уменьшения габарита).
- Низкий уровень шума.
- Высокий КПД.
- Возможна скрутка со стандартными червячными редукторами IRW030, IRW040.
- Выходной вал 9 мм со шпонкой.
Области применения:
Компактные мотор-редукторы INNORED устанавливаются на:
- Мешалки (сыроварка).
- Конвейеры.
- Дозаторы.
- Фасовочные автоматы.
- Чеквейеры (проверка веса).
Для удобства конструкторов оборудования все чертежи электродвигателей доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.LBt)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.
Основные технические характеристики электродвигателей INNORED
| Модель | Мощность | Напряжение питания | Номинальный ток | Скорость | Крутящий момент | Пусковой момент | Масса |
| MC4IK25 | 25 Вт | 1 фаза, 220 В | 0,24 А | 1250 об/мин | 0,18 Нм | 0,16 Нм | 1,6 кг |
| 3 фазы, 220/380 В | 0,26 А/ 0,15 А | 1250 об/мин | 0,18 Нм | 0,55 Нм | |||
| MC5IK40 | 40 Вт | 1 фаза, 220 В | 0,35 А | 1350 об/мин | 0,29 Нм | 0,19 Нм | 2,4 кг |
| 3 фазы, 220/380 В | 0,32 А/ 0,18 А | 1350 об/мин | 0,28 Нм | 1,10 Нм | |||
| MC5IK60 | 60 Вт | 1 фаза, 220 В | 0,50 А | 1350 об/мин | 0,42 Нм | 0,38 Нм | 2,7 кг |
| 3 фазы, 220/380 В | 0,38 А/ 0,22 А | 1350 об/мин | 0,46 Нм | 1,10 Нм | |||
| MC5IK90 | 90 Вт | 1 фаза, 220 В | 0,64 А | 1350 об/мин | 0,64 Нм | 0,46 Нм | 2,7 кг |
| 3 фазы, 220/380 В | 0,74 А/ 0,42 А | 1350 об/мин | 0,62 Нм | 2,70 Нм |
| Частота напряжения питания | 50/60 Гц |
| Класс изоляции обмоток | В |
| Степерь защиты от внешних воздействий по ГОСТ 14254-96 |
IP54 с клеммной коробкой IP20 без клеммной коробки |
| Температура окружающей среды | -10 .. +50 °C |
| Влажность окружающей среды | ≤85% (без конденсата) |
Основные характеристики компактных мотор-редукторов INNORED со склада:
| Модель мотора | Мощность, Вт | Скорость, об/мин | Тип редуктора | Габариты | Передаточное число, i | Выходной вал | Выходная скорость, об/мин | Крутящий момент, Нм | |
| Тип | Размер, мм | ||||||||
| MC5IK40 | 40 | 1350 | Червячный | IRW030 IRW040 |
5..100 | Полый | 14 18 |
270..13,5 | 1,42..28,4 |
| MC5IK60 | 60 | 270..13,5 | 2,32..46,4 | ||||||
| MC5IK90 | 90 | 270..13,5 | 3,12..62,5 |
