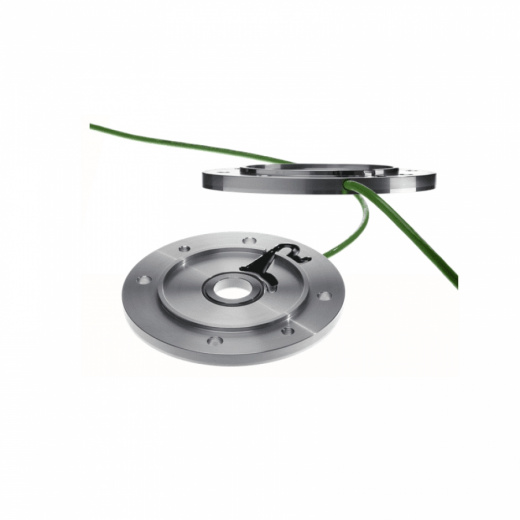

Компактный фланцевый энкодер MIG NOVA+ с количеством импульсами от 1 до 2048. Присоединительные размеры энкодера соответствуют присоединительным размерам фланцев электродвигателей стандарта DIN от 56 до 225 габарита. Фланец имеет толщину 7 мм, что незначительно увеличивает длину привода. Считывающий элемент энкодера изолирован эпоксидным покрытием, которое защищает его от внешних воздействий. Поэтому энкодер подходит для эксплуатации в помещениях с высокой влажностью (Например: пищевая, молочная, рыбная промышленность).
Основные характеристики и преимущества
- Простой и быстрый монтаж энкодера;
- Компактная конструкция толщиной 7-15 мм;
- Стандартные размеры фланцев от 80 до 450 мм;
- Совместим с любым стандартным двигателем DIN типоразмера от 56 до 225;
- При монтаже энкодера между фланцами электродвигателя и редуктора, обеспечивается класс защиты IP67;
- Герметичное эпоксидное покрытие электроники энкодера;
- Вращающиеся кольцо из вулканизированного магнита;
- 1-2048 импульсов (A 90°B) за оборот;
- Бесконтактное измерение выходного сигнала A 90° B и инверсного;
- Максимальная скорость вращения при измерении - до 6000 об/мин.;
- Выход линейного драйвера 10-24 В постоянного тока и TTL 5 В постоянного тока;
- Фланец изготовлен из алюминия и нержавеющей стали;
- Специальная конструкция и материал по запросу;
- Стандарт с 2 м экранированным кабелем. Различные длины кабелей и штекерное соединение по запросу.
Компактный фланцевый энкодер MIG NOVA+ с количеством импульсами от 1 до 2048. Присоединительные размеры энкодера соответствуют присоединительным размерам фланцев электродвигателей стандарта DIN от 56 до 225 габарита. Фланец имеет толщину 7 мм, что незначительно увеличивает длину привода. Считывающий элемент энкодера изолирован эпоксидным покрытием, которое защищает его от внешних воздействий. Поэтому энкодер подходит для эксплуатации в помещениях с высокой влажностью (Например: пищевая, молочная, рыбная промышленность).
Основные характеристики и преимущества
- Простой и быстрый монтаж энкодера;
- Компактная конструкция толщиной 7-15 мм;
- Стандартные размеры фланцев от 80 до 450 мм;
- Совместим с любым стандартным двигателем DIN типоразмера от 56 до 225;
- При монтаже энкодера между фланцами электродвигателя и редуктора, обеспечивается класс защиты IP67;
- Герметичное эпоксидное покрытие электроники энкодера;
- Вращающиеся кольцо из вулканизированного магнита;
- 1-2048 импульсов (A 90°B) за оборот;
- Бесконтактное измерение выходного сигнала A 90° B и инверсного;
- Максимальная скорость вращения при измерении - до 6000 об/мин.;
- Выход линейного драйвера 10-24 В постоянного тока и TTL 5 В постоянного тока;
- Фланец изготовлен из алюминия и нержавеющей стали;
- Специальная конструкция и материал по запросу;
- Стандарт с 2 м экранированным кабелем. Различные длины кабелей и штекерное соединение по запросу.
| Максимальная скорость | 6.000 min-1 (до 1 024 импульсов) 3.000 min-1 (до 2 048 импульсов) |
|
| Диапазон температур | от -30°C до +80°C | |
| Материал фланца / ступицы | Алюминий, нержавеющая сталь (дополнительная цена) / Магнит вулканизированный | |
| Соединительный кабель | с полиуретановой оболочкой 6 x 0,14 экранированный (A + B, A + B инв.) |
Стандарт 2 м или по запросу |
| Длинна кабеля | В зависимости от импульсов и оборотов: максимум 100 м при 5 В постоянного тока; максимум 20 м при 24 В постоянного тока; максимум 50 м при 24 В постоянного тока и импульсной частоте максимум 50 кГц. |
|
| Тип защиты | Стандарт IP 55. В зависимости от используемого герметика между мотором и фланцем редуктора IP67. |
|
| Напряжение подключения UB | От 5 до 24 В постоянного тока | |
| Максимальная частота импульсов | ≤ 100 кГц | |
| Выходные сигналы | Прямоугольные импульсы со сдвигом на 90°, Прямые и инверсные фазы |
|
| Импульсы / Вращение | 1…. 512, 1 024, 2 048 | |
| Уровень сигнала | U high ≥ UB -0,7V при LLast ≤ 10 mA Ulow ≤ 0,7V при Ilast ≤ 10mA |
|
| Выходные мощности | ≤ 30 мА при Ub = 10 В постоянного тока или ≤ 20 мА при Ub = 24 В постоянного тока |
|
| Переключение выхода | Линейный драйвер (Push-Pull) | |
| Защита от переполюсовки | Да | |
| Защита от короткого замыкания на выходе | Да | |
| Допуск вала двигателя | 0,2 мм осевой 0,05 мм радиальной |
