Сигнализатор INNOLevel представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

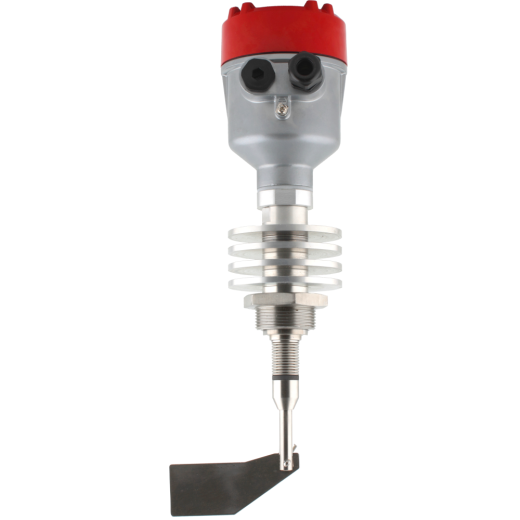

Ротационные датчики уровня INNOLevel N-Ex-HT – это экономичное решение для определения уровня сыпучих материалов высокотемпературных процессов, обладающее рядом доработок, позволяющих расширить географию их применения и повысить надежность и удобство эксплуатации:
- минимальная рабочая температура нового датчика -40°С против -25°С у старого позволяет использовать их на открытом воздухе круглый год;
- шариковый подшипник в опоре вала нового датчика вместо пластиковой втулки в старой версии имеет повышенную устойчивость к механическим нагрузкам;
- резьбовая часть нового датчика является отдельным конструктивным элементом (на старом датчике резьба нарезалась на корпусе), что позволяет исключить механическое воздействие на корпус датчика при его монтаже/демонтаже и, как следствие, опасность его поломки;
- одновременно 2 типа прямой резьбы G1 1/2" и G 2 1/2" у новой серии против конической у старой позволяет уменьшить риск закоксовывания резьбы в бобышке;
- торцевое уплотнение вала нового датчика защищено втулкой из нержавеющей стали исключает контакт с абразивной или агрессивной средой. У старого датчика при работе на указанных средах уплотнение разрушалось, прибор выходит из строя.
Датчики уровня INNOLevel N-Ex-HT применяются в качестве сигнализатора уровня заполнения, опустошения либо промежуточного уровня в емкостях для хранения или транспортировки сыпучих веществ, плотность которых не менее 100 гр/литр, подвергающихся температурной обработке (до +250 0С), в том числе в зонах с опасностью взрыва пыли (зона допуска по ATEX II 1/2D).
Стандартные примеры применения:
- Клинкер, цемент;
- Комбикормовая промышленность — контроль уровня в грануляторах, охладителях;
- Угольная промышленность — контроль уровня угля, угольной пыли;
- Деревообрабатывающая промышленность — контроль уровня в сушилках щепы;
- Полимерная промышленность — контроль уровня пластикового порошка и гранулята в сушилках.
|
Артикул |
Описание |
Напряжение питания |
|
INNOLevel IL-SAA-N-Ex-HT250 |
Механический ротационный датчик предельного уровня сыпучих материалов, взрывозащ. ТР ТС 012/2011, -40 +250 0С, Рmax=0.8 bar, IP66, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 150 мм, нерж. сталь |
230 VAC |
|
INNOLevel IL-SEA-N-Ex-HT250 |
24 VDC |
|
|
INNOLevel IL-SAS-N-Ex-HT250 |
Механический ротационный датчик предельного уровня сыпучих материалов, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, IP66, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 165 мм, нерж. сталь |
230 VAC |
|
INNOLevel IL-SES-N-Ex-HT250 |
24 VDC |
Сигнализатор INNOLevel представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Ротационные датчики уровня INNOLevel N-Ex-HT – это экономичное решение для определения уровня сыпучих материалов высокотемпературных процессов, обладающее рядом доработок, позволяющих расширить географию их применения и повысить надежность и удобство эксплуатации:
- минимальная рабочая температура нового датчика -40°С против -25°С у старого позволяет использовать их на открытом воздухе круглый год;
- шариковый подшипник в опоре вала нового датчика вместо пластиковой втулки в старой версии имеет повышенную устойчивость к механическим нагрузкам;
- резьбовая часть нового датчика является отдельным конструктивным элементом (на старом датчике резьба нарезалась на корпусе), что позволяет исключить механическое воздействие на корпус датчика при его монтаже/демонтаже и, как следствие, опасность его поломки;
- одновременно 2 типа прямой резьбы G1 1/2" и G 2 1/2" у новой серии против конической у старой позволяет уменьшить риск закоксовывания резьбы в бобышке;
- торцевое уплотнение вала нового датчика защищено втулкой из нержавеющей стали исключает контакт с абразивной или агрессивной средой. У старого датчика при работе на указанных средах уплотнение разрушалось, прибор выходит из строя.
Датчики уровня INNOLevel N-Ex-HT применяются в качестве сигнализатора уровня заполнения, опустошения либо промежуточного уровня в емкостях для хранения или транспортировки сыпучих веществ, плотность которых не менее 100 гр/литр, подвергающихся температурной обработке (до +250 0С), в том числе в зонах с опасностью взрыва пыли (зона допуска по ATEX II 1/2D).
Стандартные примеры применения:
- Клинкер, цемент;
- Комбикормовая промышленность — контроль уровня в грануляторах, охладителях;
- Угольная промышленность — контроль уровня угля, угольной пыли;
- Деревообрабатывающая промышленность — контроль уровня в сушилках щепы;
- Полимерная промышленность — контроль уровня пластикового порошка и гранулята в сушилках.
|
Артикул |
Описание |
Напряжение питания |
|
INNOLevel IL-SAA-N-Ex-HT250 |
Механический ротационный датчик предельного уровня сыпучих материалов, взрывозащ. ТР ТС 012/2011, -40 +250 0С, Рmax=0.8 bar, IP66, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 150 мм, нерж. сталь |
230 VAC |
|
INNOLevel IL-SEA-N-Ex-HT250 |
24 VDC |
|
|
INNOLevel IL-SAS-N-Ex-HT250 |
Механический ротационный датчик предельного уровня сыпучих материалов, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, IP66, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 165 мм, нерж. сталь |
230 VAC |
|
INNOLevel IL-SES-N-Ex-HT250 |
24 VDC |
Механические характеристики:
- Материал корпуса: Алюминий
- Класс защиты: IP66
- Подшипник в опоре вала: Подшипник качения
- Уплотнение: Радиальное уплотнение вала NBR (бутадиен-акриловая резина)
- Проскальзывающая муфта: Защита от ударов по лопасти
- Скорость вращения лопасти: 1 об/мин
- Муфтовая лопасть 40х98 мм, 48х200 мм
- Складная лопасть 40х98 мм, 20х200 мм
- Задержка сигнала:
- свободная лопасть в покрытую - 1,5 с
- покрытаю лопасть в свободную - 0,2 с
- Вес: прибл. 2,8 кг
- Соединение: два типа прямой резьбы G 1 ½”, G 2 ½”
Электрические характеристики:
- Напряжение питания (указывается при заказе): 230 VAC 50/60 Hz (макс. 4ВА), 24 VDC (макс 2,5 Вт), все напряжения +/- 10%
- Выходной сигнал:
- микровыключатель без потенциала (SPDT)
- макс. 250 VAC 5 A, неиндуктивный
- макс. 30 VDC 3 A, неиндуктивный
- Допустимые предохранители: макс. 5 А
- Класс защиты: I
- Категория установки: II
- Степень загрязнения: 2
- Изоляция: источник питания выходного сигнала: 2225 В (среднеквадратичное)
Условия функционирования:
- Рабочая температура, 0С: -40 ... +250
- Макс. рабочее давление, бар: 0,8
- Мин. плотность продукта, г/л: 100
- Свойства сыпучего материала: размер частиц менее 50 мм
- Допустимая мех. нагрузка:
- макс 300 Н (при L=150 мм) на конце вала
- макс 100 Н (при L=365 мм) на конце вала
