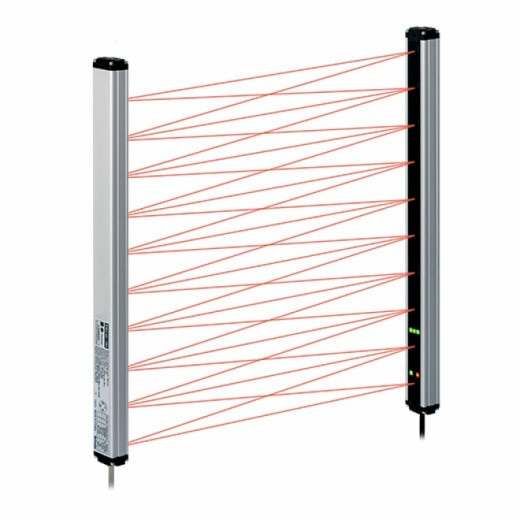

В барьерных датчиках с перекрестным излучением серии BWC реализовано 3-точечное излучение, что позволяет минимизировать неконтролируемую область и обеспечивает надежное обнаружение объектов. Барьеры обладают большим расстоянием срабатывания (до 7 метров) и доступны в 7 различных конфигурациях в зависимости от количества оптических осей, шага между осями и размера области обнаружения. Предельная величина освещенности датчиков составляет 100 000 лк., поэтому датчики могут работать без ошибок даже в условиях прямого воздействия солнечного излучения.
С помощью ярких светодиодных индикаторов, предусмотренных в излучателе и в приемнике, обеспечивается удобное представление информации о состоянии датчика. Устройства данной серии также обладают удобными функциями, в том числе функциями режима установки, защиты от взаимных помех и самодиагностики.
Основные характеристики
- Внешнее освещение: до 100 000 лк.
- Большое расстояние срабатывания – до 7 метров.
- 7 конфигурации:
- количество оптических элементов: от 4 до 20;
- шаг между оптическими осями: 40, 80 мм;
- размер области обнаружения: от 160 до 1120 мм).
- Трехточечное излучение минимизирует размер неконтролируемой области.
- Яркие светодиодные индикаторы на излучателе и приемнике.
- Функции подавления взаимных помех, самодиагностики, проверки стабильности обнаружения.
- Степень защиты IP65 (стандарт МЭК).
Устойчивое и надежное обнаружение объектов в различных условиях
Благодаря высокому пределу освещенности окружающей среды (до 100,000 лк) обеспечивается безошибочная работа датчиков даже в условиях прямого воздействия солнечного излучения или мощного излучения люминесцентных ламп. Оптические элементы высокой чувствительности обеспечивают устойчивое обнаружение объектов в пыльной среде, а также во время дождя.
Применение 3-точечнго излучения позволяет минимизировать неконтролируемую область
Широкий диапазон обнаружения 1 м до 7 м
Датчики позволяют осуществлять контроль широкой зоны 0,1 м до 7 м, в самых разных средах.
Яркие LED-индикаторы
Яркие индикаторы на излучателе и приемнике позволяют пользователям точно определить состояние датчика с разных углов и дистанций.
В барьерных датчиках с перекрестным излучением серии BWC реализовано 3-точечное излучение, что позволяет минимизировать неконтролируемую область и обеспечивает надежное обнаружение объектов. Барьеры обладают большим расстоянием срабатывания (до 7 метров) и доступны в 7 различных конфигурациях в зависимости от количества оптических осей, шага между осями и размера области обнаружения. Предельная величина освещенности датчиков составляет 100 000 лк., поэтому датчики могут работать без ошибок даже в условиях прямого воздействия солнечного излучения.
С помощью ярких светодиодных индикаторов, предусмотренных в излучателе и в приемнике, обеспечивается удобное представление информации о состоянии датчика. Устройства данной серии также обладают удобными функциями, в том числе функциями режима установки, защиты от взаимных помех и самодиагностики.
Основные характеристики
- Внешнее освещение: до 100 000 лк.
- Большое расстояние срабатывания – до 7 метров.
- 7 конфигурации:
- количество оптических элементов: от 4 до 20;
- шаг между оптическими осями: 40, 80 мм;
- размер области обнаружения: от 160 до 1120 мм).
- Трехточечное излучение минимизирует размер неконтролируемой области.
- Яркие светодиодные индикаторы на излучателе и приемнике.
- Функции подавления взаимных помех, самодиагностики, проверки стабильности обнаружения.
- Степень защиты IP65 (стандарт МЭК).
Устойчивое и надежное обнаружение объектов в различных условиях
Благодаря высокому пределу освещенности окружающей среды (до 100,000 лк) обеспечивается безошибочная работа датчиков даже в условиях прямого воздействия солнечного излучения или мощного излучения люминесцентных ламп. Оптические элементы высокой чувствительности обеспечивают устойчивое обнаружение объектов в пыльной среде, а также во время дождя.
Применение 3-точечнго излучения позволяет минимизировать неконтролируемую область
Широкий диапазон обнаружения 1 м до 7 м
Датчики позволяют осуществлять контроль широкой зоны 0,1 м до 7 м, в самых разных средах.
Яркие LED-индикаторы
Яркие индикаторы на излучателе и приемнике позволяют пользователям точно определить состояние датчика с разных углов и дистанций.
Таблица подбора датчика
|
Модель |
Шаг оптических осей, мм |
Количество лучей |
Режим работы |
|
| На свет | На затемнение | |||
|
BWC |
40 |
4 |
H | HD |
|
80 |
14 | |||
Пример заказа: BWC40-12HD (Фотоэлектрический барьер безопасности, расстояние между лучами: 40 мм, количество лучей: 10, питание 12-24 VDC, режим работы: на затемнение, подключение: кабель 0,3 м с разъемом М12)
Технические характеристики
| Модель | на затемнение |
BWC40-04HD BWC40-16HD BWC40-10HD BWC40-18HD BWC40-12HD BWC40-20HD |
BWC80-14HD |
| на свет |
BWC40-04H BWC40-16H BWC40-10H BWC40-18H BWC40-12H BWC40-20H |
BWC80-14H | |
|
Тип срабатывания |
на пересечение луча |
||
|
Расстояние срабатывания |
1 – 7 м |
||
|
Объект |
непрозрачный, не менее ø50 мм | непрозрачный, не менее ø90 мм | |
|
Шаг оптических осей |
40 мм | 80 мм | |
|
Количество оптических осей |
4-20 |
14 | |
|
Ширина зоны чувствительности |
120-760 мм |
1040 мм | |
|
Напряжение питания |
12-24 В= ±10% (пульсация двойной амплитуды не более 10%) | ||
|
Цепь защиты от переполюсовки |
есть | ||
|
Потребляемый ток |
не более 100 мА | ||
|
Выход управления |
NPN- или с открытым коллектором:
|
||
|
Защита от короткого замыкания |
есть | ||
|
Время срабатывания |
не более 50 мс | ||
|
Источник света |
инфракрасный СИД (850 нм, модулированный) | ||
|
Самодиагностика |
контроль уровня окружающего света, контроль состояния цепи светового сигнала излучателя/приемника, контроль выходной цепи | ||
|
Защита от взаимных помех |
функция изменения частоты для защиты от взаимных помех | ||
|
Условия хранения и эксплуатации |
Внешняя засветка | не более 100 000 лк (засветка приемника) | |
|
Температура окружающей среды |
-10 … +55 °С; хранение: -20 … +60 °С | ||
|
Влажность |
35-85 % относительной влажности; хранение: -20 … +60 °С | ||
|
Помехоустойчивость |
шум прямоугольной формы ±240 В (ширина импульса 1 мкс) от имитатора шума | ||
|
Степень защиты |
IP65 (стандарт МЭК) | ||
|
Материалы |
Корпус: алюминий Крышка, чувствительная часть: акриловый полимер |
||
|
Кабель |
Ø5 мм, 4 жилы, длина 300 мм, разъем М12 | ||
|
Комплектующие |
кронштейн А (4 шт), кронштейн В (4 шт), болты (8 шт) | ||
|
Масса |
приблизительно 1,7 кг (для модели BWC80-14H) | ||
