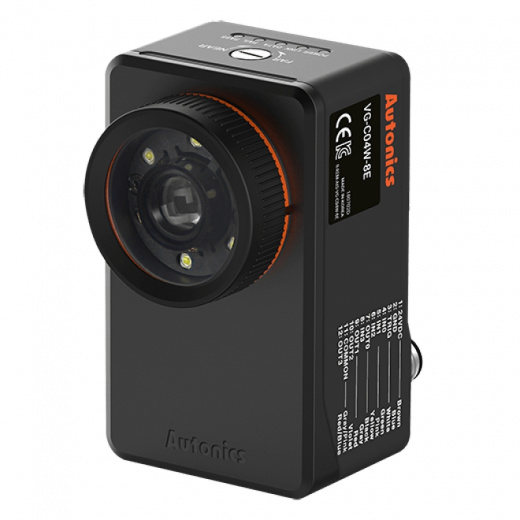

Датчики технического зрения (цветные) серии VG, получающие изображение с помощью встроенных объективов промышленных камер, предназначены для определения наличия объекта, его размера, формы, ориентации, а также шаблонов объекта обнаружения и многого другого. Интегрированная конструкция со светодиодной подсветкой, камерой и объективом обеспечивает более удобную настройку и управление устройствами в сравнении с системами технического зрения. В камере также реализована функция кадрового фотозатвора, обеспечивающая высокую точность захвата изображений, а датчики имеют 13 основных функций контроля для различных применений. Полученные изображения можно также сохранять непосредственно на FTP-серверах, так что пользователи могут управлять данными контроля и проводить их анализ по отдельности.
Основные характеристики:
- Датчики технического зрения с встроенной светодиодной подсветкой.
- Метод кадрового фотозатвора обеспечивает высокую точность захвата изображения с минимальной размытостью, вызываемой движением объекта.
- Улучшенные оптические характеристики благодаря технологии блокировки световых помех.
- Плотно установленная защитная насадка на объектив позволяет использовать эти датчики в условиях повышенной запыленности или вибрации.
- Различные функции контроля: выравнивание, яркость, контрастность, площадь, край, форма, длина, угол, диаметр, подсчет объектов, определение цвета, область цвета, подсчет цветных объектов.
- Функция имитатора контроля.
- Регистрация до 32 раздельных рабочих групп (64 точки контроля на одну рабочую группу).
- Сохранение данных на FTP-серверах.
- Для датчика изображения предоставляется бесплатное программное обеспечение (Vision Master). Функция имитатора контроля, управление параметрами и рабочими группами, отслеживание результатов контроля, передача данных на FTP-сервер, поддержка различных языков и т.д.
- Степень защиты IP67 (стандарт МЭК).
Датчики технического зрения (цветные) серии VG, получающие изображение с помощью встроенных объективов промышленных камер, предназначены для определения наличия объекта, его размера, формы, ориентации, а также шаблонов объекта обнаружения и многого другого. Интегрированная конструкция со светодиодной подсветкой, камерой и объективом обеспечивает более удобную настройку и управление устройствами в сравнении с системами технического зрения. В камере также реализована функция кадрового фотозатвора, обеспечивающая высокую точность захвата изображений, а датчики имеют 13 основных функций контроля для различных применений. Полученные изображения можно также сохранять непосредственно на FTP-серверах, так что пользователи могут управлять данными контроля и проводить их анализ по отдельности.
Основные характеристики:
- Датчики технического зрения с встроенной светодиодной подсветкой.
- Метод кадрового фотозатвора обеспечивает высокую точность захвата изображения с минимальной размытостью, вызываемой движением объекта.
- Улучшенные оптические характеристики благодаря технологии блокировки световых помех.
- Плотно установленная защитная насадка на объектив позволяет использовать эти датчики в условиях повышенной запыленности или вибрации.
- Различные функции контроля: выравнивание, яркость, контрастность, площадь, край, форма, длина, угол, диаметр, подсчет объектов, определение цвета, область цвета, подсчет цветных объектов.
- Функция имитатора контроля.
- Регистрация до 32 раздельных рабочих групп (64 точки контроля на одну рабочую группу).
- Сохранение данных на FTP-серверах.
- Для датчика изображения предоставляется бесплатное программное обеспечение (Vision Master). Функция имитатора контроля, управление параметрами и рабочими группами, отслеживание результатов контроля, передача данных на FTP-сервер, поддержка различных языков и т.д.
- Степень защиты IP67 (стандарт МЭК).
Основные технические характеристики
| Характеристика | Значение |
| Напряжение питания | 24 В пост. тока ±10% |
| Потребляемый ток | 1 А |
| Частота кадров камеры | Макс. 60 кадров/сек |
| Светофильтр | Предварительная обработка, внешний светофильтр (цветовой светофильтр, поляризационный светофильтр) |
| Датчик изображения | 1/3 дюймовый цветной КМОП-датчик |
| Разрешение | 752×480 пикселей |
| Затвор | Кадровый фотозатвор |
| Время экспозиции | 20-10000мкс |
| Способ подсветки | Импульсный |
| Режим запуска | Внешний запуск Внутренний запуск Самостоятельный запуск |
| Входной сигнал | Номинальное входное напряжение 24V DC ±10% |
| Тип входа | Вход внешнего запуска (TRIG) Вход энкодера (IN2, IN3) Смена рабочей группы (IN0-IN3) |
| Выходной сигнал | Выход NPN/PNP с открытым коллектором, макс. 24V DC 50мА, остаточное напряжение: макс. 1.2V DC |
| Тип выхода | Выход управления (OUT0-OUT3): завершение контроля, результат контроля, запуск внешней подсветки, аварийная сигнализация, камера занята |
| Электрическая защита | Защита выходной цепи от короткого замыкания и превышения тока |
| Индикация | Индикатор питания (POWER), индикатор подключения Ethernet (LINK), индикатор прохождения (PASS): зеленый светодиод Индикатор передачи данных (DATA): оранжевый светодиод Индикатор неисправности (FAIL): красный светодиод |
| Сопротивление изоляции | Не менее 20МОм (при 500V DC по мегаомметру) |
| Диэлектрическая прочность | 500V AC 50/60Гц в течение 1 минуты |
| Вибростойкость | Амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) в каждом направлении X, Y, Z в течение 2 часов |
| Ударная нагрузка | 300м/с² (приблизительно 30G) для каждой оси X, Y, Z в течении 3-х раз |
| Температура окружающей среды | 0…+45 ℃, при хранении: -20…+70 ℃ |
| Влажность окружающей среды | Относительная влажность 35-85%, при хранении: 35-85% |
| Степень защиты | IP67 (стандарт МЭК) |
| Материалы | Корпус: алюминий, крышка объектива/регулятор фокуса: поликарбонат, кабель: полиуретан |
| Комплектующие | Монтажный инструмент Кронштейн A Крепежный винт – 2 шт |
| Заказывается отдельно | Подсветка Цветовой светофильтр Поляризационный светофильтр Кабель питания Кабель Ethernet Кронштейн B Защитная крышка |
Примеры заказа
| Артикул | Матрица | Цвет подсветки | Фокусное расст. | Мин. расст. сраб. |
| VG-C04W-8E | Цветная | Белый | 8 мм | 50 мм |
| VG-C04W-16E | Цветная | Белый | 16 мм | 100 мм |
| VG-C04W-25E | Цветная | Белый | 25 мм | 200 мм |
| VG-C04R-8E | Цветная | Красный | 8 мм | 50 мм |
| VG-C04R-16E | Цветная | Красный | 16 мм | 100 мм |
| VG-C04R-25E | Цветная | Красный | 25 мм | 200 мм |
| VG-C04G-8E | Цветная | Зеленый | 8 мм | 50 мм |
| VG-C04G-16E | Цветная | Зеленый | 16 мм | 100 мм |
| VG-C04G-25E | Цветная | Зеленый | 25 мм | 200 мм |
| VG-C04B-8E | Цветная | Синий | 8 мм | 50 мм |
| VG-C04B-16E | Цветная | Синий | 16 мм | 100 мм |
| VG-C04B-25E | Цветная | Синий | 25 мм | 200 мм |
