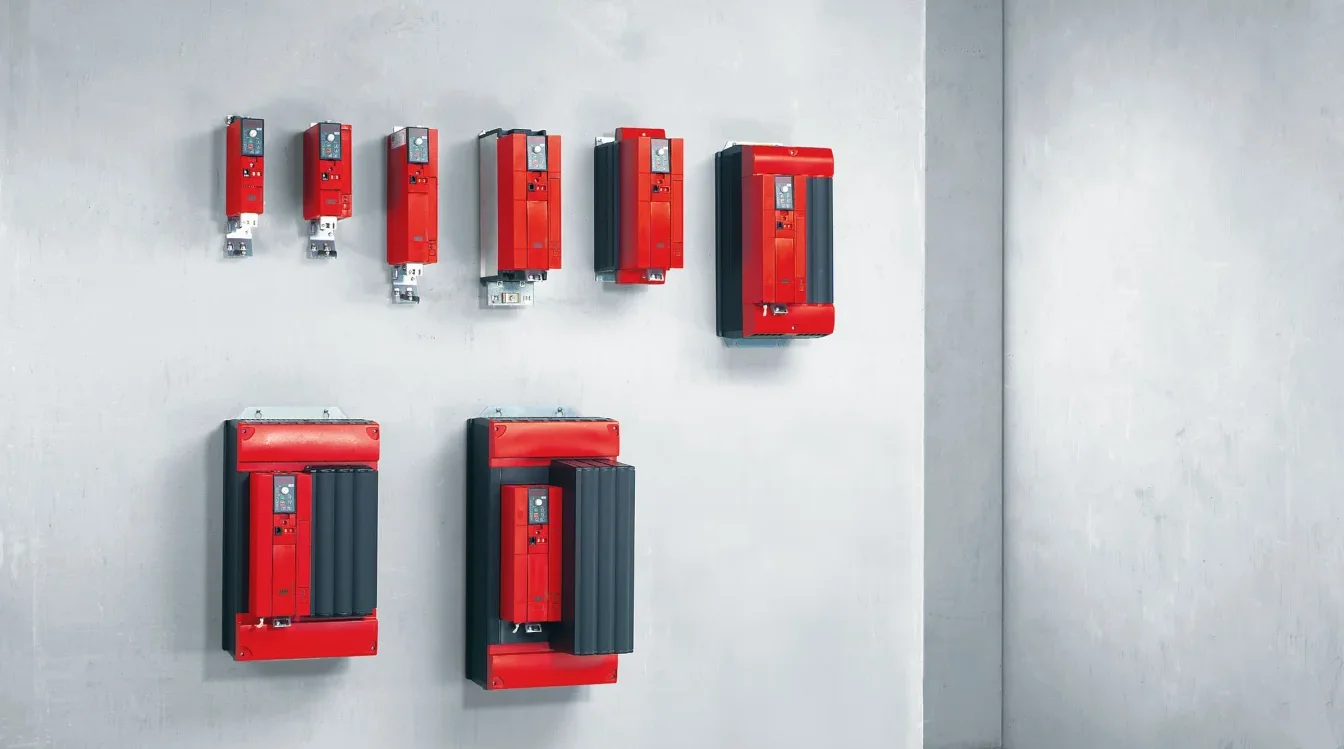

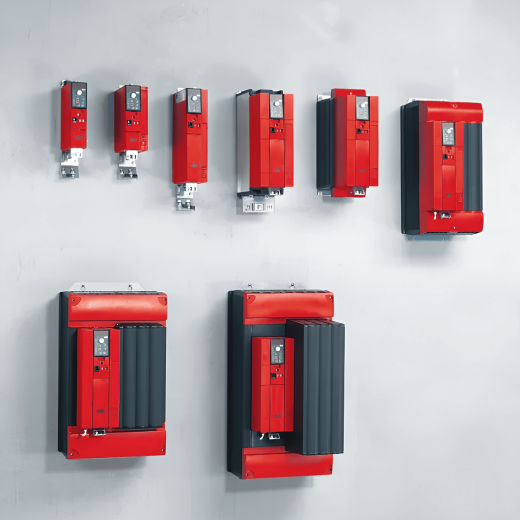

Преобразователи частоты MOVITRAC (MC07B)

• Режимы управления - поддерживается два алгоритма: векторный бездатчиковый (Voltage Flux Control) для точного регулирования момента и скалярный U/f для стандартных задач.
• Выходные параметры - трехфазное напряжение регулируется от 0 до номинального значения, частота вращения устанавливается в диапазоне 0…5550 об/мин с минимальным шагом 1 об/мин.
• Динамика разгона и торможения - время разгона и торможения программируется в интервале 0…2000 с. Встроенный тормозной ключ позволяет использовать преобразователь в четырехквадрантных режимах.
• Перегрузочная способность - допускается продолжительная работа с током на 25% выше номинального, а также кратковременная (до 1 минуты) перегрузка до 50%.
• Управляющие сигналы - предусмотрены один аналоговый вход (0…+10 В, 0…20 мА или 4…20 мА, разрешение 10 бит) и шесть дискретных входов (+24 В). Дополнительно имеется вход для подключения термодатчика двигателя.
• Выходные интерфейсы - один релейный выход и два транзисторных выхода (+24 В, 50 мА). Встроенные источники питания: +24 В (50 мА) и +10 В (3 мА).
• Степень защиты корпуса - IP20, что соответствует стандартным условиям эксплуатации в закрытых шкафах.
• Параметры питающей сети - преобразователи рассчитаны на однофазное питание 200…240 В или трехфазное 380…500 В с допустимым отклонением ±10%. Частота сети может составлять 50 или 60 Гц с отклонением до ±5%.
• Электромагнитная совместимость - встроенный сетевой фильтр подавления радиопомех установлен во всех моделях до 11 кВт включительно.

Габариты и обозначения

* Данные основаны на официальной технической документации SEW-EURODRIVE.
