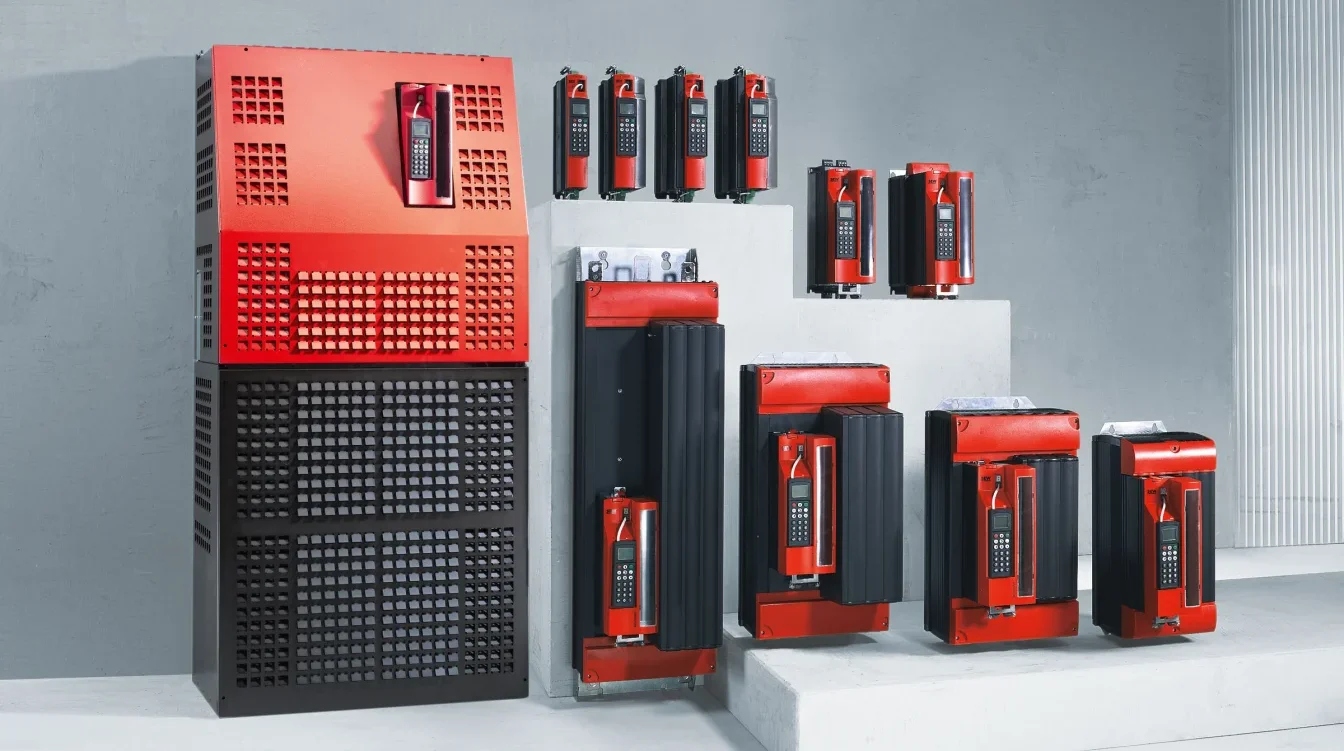

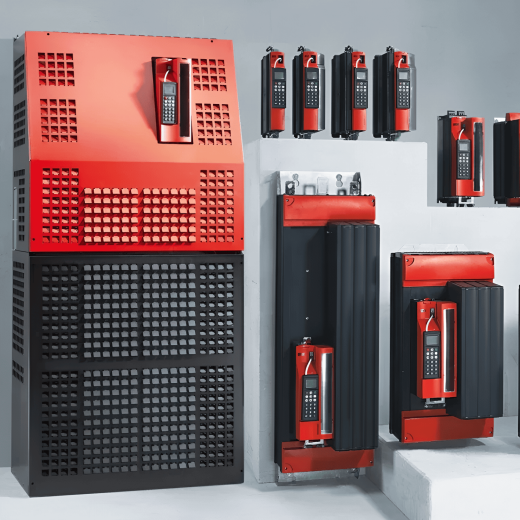

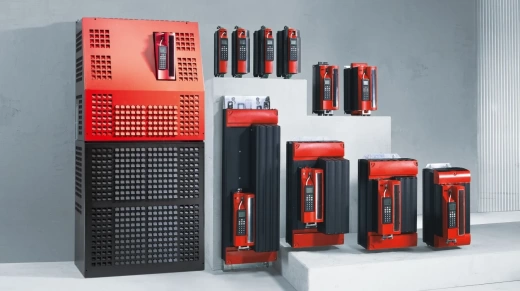

Преобразователи частоты MOVIDRIVE MDX61B представляют собой высокотехнологичные устройства для управления асинхронными и синхронными двигателями в промышленных приводах. Данная серия разработана для широкого спектра задач - от стандартных механизмов до высокодинамичных систем позиционирования, где требуются точность и быстродействие.
Модульная архитектура и гибкие настройки позволяют адаптировать преобразователь под конкретные требования производства. Устройства оснащены системой управления позиционированием и циклом работы IPOS plus, что делает их востребованными в автоматизированных линиях, роботизированных комплексах и другом оборудовании с интенсивными режимами эксплуатации.
Преобразователи частоты MOVIDRIVE MDX61B представляют собой высокотехнологичные устройства для управления асинхронными и синхронными двигателями в промышленных приводах. Данная серия разработана для широкого спектра задач - от стандартных механизмов до высокодинамичных систем позиционирования, где требуются точность и быстродействие.
Модульная архитектура и гибкие настройки позволяют адаптировать преобразователь под конкретные требования производства. Устройства оснащены системой управления позиционированием и циклом работы IPOS plus, что делает их востребованными в автоматизированных линиях, роботизированных комплексах и другом оборудовании с интенсивными режимами эксплуатации.
- Способы управления - VFC (векторное управление асинхронным двигателем без датчика или с датчиком), CFC (векторное управление асинхронным двигателем с датчиком по вектору тока), SERVO (векторное управление синхронным серводвигателем).
- Выходные параметры - трехфазное напряжение регулируется от 0 до номинального значения, частота вращения устанавливается в диапазоне 0…5550 об/мин с шагом 1 об/мин.
- Динамика разгона и торможения - время разгона и торможения программируется в интервале 0…2000 с. Встроенный тормозной ключ позволяет использовать преобразователь в четырехквадрантных режимах.
- Перегрузочная способность - допускается продолжительная работа с током на 25% выше номинального, а также кратковременная (до 1 минуты) перегрузка до 50%.
- Управляющие сигналы - один аналоговый вход (0…+10 В / -10…+10 В, 12 бит; 0…20 мА / 4…20 мА, 11 бит), восемь дискретных входов (+24 В). Предусмотрен вход для подключения термодатчика двигателя, интерфейсы RS-485 и CAN bus.
- Выходные интерфейсы - один релейный выход, четыре транзисторных выхода (+24 В, 50 мА), один выход управления тормозом (+24 В, 150 мА). Встроенные источники питания: +24 В (200 мА), +10 В и -10 В (по 3 мА).
- Система управления - встроенная система IPOS plus для позиционирования и управления циклом работы.
- Степень защиты - IP20, для монтажа внутри шкафов управления.
- Параметры питающей сети - преобразователи рассчитаны на трехфазное питание 380…500 В с допустимым отклонением ±10%. Частота сети может составлять 50 или 60 Гц с отклонением до ±5%.
- Электромагнитная совместимость - встроенный сетевой фильтр подавления радиопомех установлен во всех моделях до 11 кВт включительно.
Габариты и обозначения
| Ваше обозначение | Мощность, кВт | Напряжение питания | Пояснение |
| MDX61B0005-5A3-4-0T | 0.55 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0008-5A3-4-0T | 0.75 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0011-5A3-4-0T | 1.1 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0014-5A3-4-0T | 1.5 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0015-5A3-4-0T | 1.5 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0022-5A3-4-0T | 2.2 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0030-5A3-4-0T | 3.0 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0040-5A3-4-0T | 4.0 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0055-5A3-4-0T | 5.5 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0075-5A3-4-0T | 7.5 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0110-5A3-4-0T | 11 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0150-503-4-0T | 15 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0220-503-4-0T | 22 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0300-503-4-0T | 30 | 3 фазы 380…500 В | С клеммами для управления |
| MDX61B0370-503-4-0T | 37 | 3 фазы 380…500 В | С клеммами для управления |
* Данные основаны на официальной технической документации SEW-EURODRIVE.
