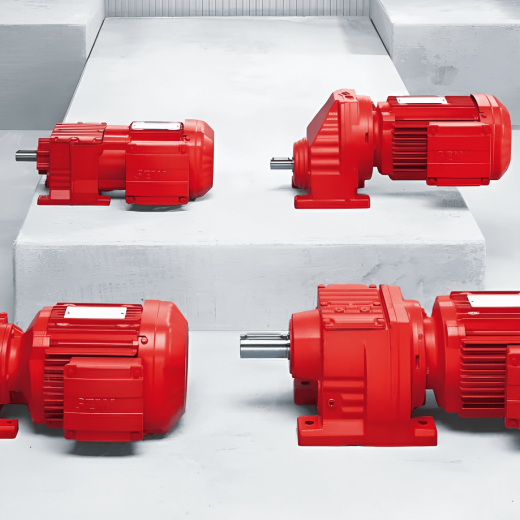

Цилиндрические мотор-редукторы R-серии от SEW-EURODRIVE - это компактное сочетание цилиндрических редукторов и трёхфазных электродвигателей переменного тока. Шесть типоразмеров для одноступенчатых и четырнадцать для двух- и трёхступенчатых исполнений обеспечивают оптимальное соотношение мощности и монтажного пространства для любой промышленной задачи.
Каталог оригинальных мотор-редукторов SEW-EURODRIVE с электродвигателями класса энергоэффективности IE3 (обозначение DRN) в формате PDF.
Скачать каталог можно в колонке "СХЕМА"
Подробности
Каталог оригинальных мотор-редукторов SEW-EURODRIVE с электродвигателями класса энергоэффективности IE3 (обозначение DRN) в формате PDF.
Скачать каталог можно в колонке "СХЕМА"
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Цилиндрические мотор-редукторы R-серии от SEW-EURODRIVE - это компактное сочетание цилиндрических редукторов и трёхфазных электродвигателей переменного тока. Шесть типоразмеров для одноступенчатых и четырнадцать для двух- и трёхступенчатых исполнений обеспечивают оптимальное соотношение мощности и монтажного пространства для любой промышленной задачи.
Каталог оригинальных мотор-редукторов SEW-EURODRIVE с электродвигателями класса энергоэффективности IE3 (обозначение DRN) в формате PDF.
Скачать каталог можно в колонке "СХЕМА"
Каталог оригинальных мотор-редукторов SEW-EURODRIVE с электродвигателями класса энергоэффективности IE3 (обозначение DRN) в формате PDF.
Скачать каталог можно в колонке "СХЕМА"
Основные характеристики
- В линейке R предусмотрены как одноступенчатые исполнения (серия RX), так и многопередаточные варианты (серия R).
- Для вертикальной установки предназначена серия RM - это двух- и трёхступенчатые механизмы, оснащённые удлинённой подшипниковой ступицей.
- Передаточное отношение: до 8,65 (одноступенчатые), до 289,74 (многоступенчатые).
- Максимальный крутящий момент: до 18 000 Н·м.
- Мощность двигателя: до 225 кВт.
Габариты и обозначения
| Ваше обозначение | Тип вала | Способ крепления | Пояснение |
| R07, R17, R27, R37, R47, R57, R67, R77, R87, R97, R107, R127, R137, R147, R167 | Цельный | На лапах | Стандартное исполнение для монтажа на раму или платформу |
| R07F, R17F, R27F, R37F, R47F, R57F, R67F, R77F, R87F, R97F, R107F, R127F, R137F, R147F, R167F | Цельный | Фланцевое B5 | Для жесткого монтажа на ответный фланец с центрирующим пояском |
| RF07, RF17, RF27, RF37, RF47, RF57, RF67, RF77, RF87, RF97, RF107, RF127, RF137, RF147, RF167 | Цельный | Фланцевое B5 | Альтернативное обозначение фланцевого крепления B5 |
| RZ07, RZ17, RZ27, RZ37, RZ47, RZ57, RZ67, RZ77, RZ87, RZ97, RZ107, RZ127, RZ137, RZ147, RZ167 | Цельный | Фланцевое B14 | Фланцевое крепление с резьбовыми отверстиями |
| RX57, RX67, RX77, RX87, RX97, RX107 | Цельный | На лапах | Одноступенчатое исполнение, монтаж на раму или платформу |
| RXF57, RXF67, RXF77, RXF87, RXF97, RXF107 | Цельный | Фланцевое B5 | Одноступенчатое исполнение с фланцевым креплением B5 |
* Данные основаны на официальной технической документации SEW-EURODRIVE. Доступны все основные исполнения для каждого типоразмера.
