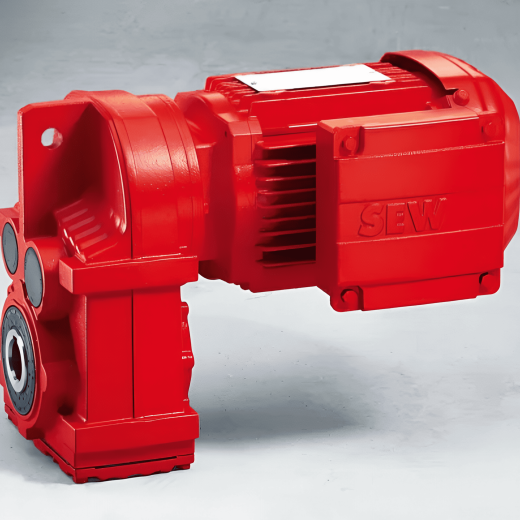

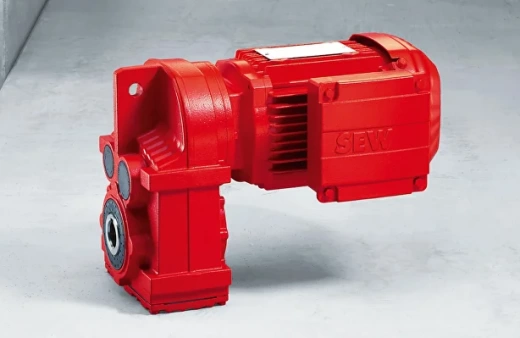

Мотор-редукторы серии F - это плоскоцилиндрические агрегаты с параллельными валами и уплощённым корпусом. За счёт особого расположения ступеней редуктор получился короче классических цилиндрических аналогов при том же передаточном отношении.
Плоскоцилиндрические мотор-редукторы F-серии от SEW-EURODRIVE - это компактные и эффективные решения для применения в промышленных установках с ограниченным пространством.
Каталог оригинальных мотор-редукторов SEW-EURODRIVE с электродвигателями класса энергоэффективности IE3 (обозначение DRN) в формате PDF.
Скачать каталог можно в колонке "СХЕМА"
Подробности
Каталог оригинальных мотор-редукторов SEW-EURODRIVE с электродвигателями класса энергоэффективности IE3 (обозначение DRN) в формате PDF.
Скачать каталог можно в колонке "СХЕМА"
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Мотор-редукторы серии F - это плоскоцилиндрические агрегаты с параллельными валами и уплощённым корпусом. За счёт особого расположения ступеней редуктор получился короче классических цилиндрических аналогов при том же передаточном отношении.
Плоскоцилиндрические мотор-редукторы F-серии от SEW-EURODRIVE - это компактные и эффективные решения для применения в промышленных установках с ограниченным пространством.
Каталог оригинальных мотор-редукторов SEW-EURODRIVE с электродвигателями класса энергоэффективности IE3 (обозначение DRN) в формате PDF.
Скачать каталог можно в колонке "СХЕМА"
Каталог оригинальных мотор-редукторов SEW-EURODRIVE с электродвигателями класса энергоэффективности IE3 (обозначение DRN) в формате PDF.
Скачать каталог можно в колонке "СХЕМА"
Основные характеристики
- Корпус - цельнолитой, из высокопрочного чугуна или алюминия. В базовом варианте редуктор двухступенчатый, но в зависимости от исполнения количество ступеней может составлять от 2 до 4 - за счёт входной ступени удаётся получать высокие передаточные числа без увеличения габаритов.
- Реакционная тяга (моментный рычаг) - отлита прямо на корпусе, а не приделана отдельным элементом, что заметно упрощает монтаж на объекте.
- Насадное исполнение с полым валом - редуктор садится прямо на вал приводного механизма, без муфты. При такой установке обязательно нужен ограничитель крутящего момента.
- Модульность - крепление, конфигурация вала и мотора собираются из модулей, что позволяет подобрать нужную комбинацию под конкретную задачу. Доступные опции: независимая вентиляция и тормоз.
Габариты и обозначения
| Ваше обозначение | Тип вала | Способ крепления | Пояснение |
| F27, F37, F47, F57, F67, F77, F87, F97, F107, F127, F157 | Цельный | На лапах | Стандартное исполнение для монтажа на раму или платформу |
| FF27, FF37, FF47, FF57, FF67, FF77, FF87, FF97, FF107, FF127, FF157 | Цельный | Фланцевое B5 | Для жесткого монтажа на ответный фланец с центрирующим пояском |
| FZ27, FZ37, FZ47, FZ57, FZ67, FZ77, FZ87, FZ97, FZ107, FZ127, FZ157 | Цельный | Фланцевое B14 | Фланцевое крепление другого типоразмера с резьбовыми отверстиями |
| FA27, FA37, FA47, FA57, FA67, FA77, FA87, FA97, FA107, FA127, FA157 | Полый (шпоночный паз) | Без крепления на корпус | Редуктор надевается на вал механизма, для фиксации от проворота требуется внешний моментный рычаг |
| FA27B, FA37B, FA47B, FA57B, FA67B, FA77B, FA87B, FA97B, FA107B, FA127B, FA157B | Полый (шпоночный паз) | На лапах | Насадное исполнение с дополнительным креплением корпуса на лапах |
| FAF27, FAF37, FAF47, FAF57, FAF67, FAF77, FAF87, FAF97, FAF107, FAF127, FAF157 | Полый (шпоночный паз) | Фланцевое B5 | Насадной редуктор с креплением на фланце B5 |
| FAZ27, FAZ37, FAZ47, FAZ57, FAZ67, FAZ77, FAZ87, FAZ97, FAZ107, FAZ127, FAZ157 | Полый (шпоночный паз) | Фланцевое B14 | Насадной редуктор с креплением на фланце B14 |
| FV27B, FV37B, FV47B, FV57B, FV67B, FV77B, FV87B, FV97B, FV107B, FV127B, FV157B | Полый (шлицевой) | На лапах | Более прочное шлицевое соединение с валом + крепление на лапах |
| FVF27, FVF37, FVF47, FVF57, FVF67, FVF77, FVF87, FVF97, FVF107, FVF127, FVF157 | Полый (шлицевой) | Фланцевое B5 | Шлицевой полый вал + фланец B5 |
| FVZ27, FVZ37, FVZ47, FVZ57, FVZ67, FVZ77, FVZ87, FVZ97, FVZ107, FVZ127, FVZ157 | Полый (шлицевой) | Фланцевое B14 | Шлицевой полый вал + фланец B14 |
| FH27, FH37, FH47, FH57, FH67, FH77, FH87, FH97, FH107, FH127, FH157 | Полый (термоусадочный диск) | Без крепления на корпус | Беззазорное соединение с валом, фиксация стопорным кольцом или моментным рычагом |
| FH27B, FH37B, FH47B, FH57B, FH67B, FH77B, FH87B, FH97B, FH107B, FH127B, FH157B | Полый (термоусадочный диск) | На лапах | Термоусадочный диск + крепление на лапах |
| FHF27, FHF37, FHF47, FHF57, FHF67, FHF77, FHF87, FHF97, FHF107, FHF127, FHF157 | Полый (термоусадочный диск) | Фланцевое B5 | Термоусадочный диск + фланец B5 |
| FHZ27, FHZ37, FHZ47, FHZ57, FHZ67, FHZ77, FHZ87, FHZ97, FHZ107, FHZ127, FHZ157 | Полый (термоусадочный диск) | Фланцевое B14 | Термоусадочный диск + фланец B14 |
* Данные основаны на официальной технической документации SEW-EURODRIVE. Доступны все основные исполнения для каждого типоразмера.
