Цилиндро-конические мотор-редукторы INNOVARI (Италия) построены по модульному принципу: на складе отдельно хранятся базовые модули и комплектующие (моторные фланцы, реактивные штанги и пр.), что позволяет скрутить вариант редуктора, необходимый клиенту. Тех. обслуживание не требуется. Редуктор поставляется с синтетическим маслом на весь срок службы. Диапазон рабочих температур от -30°до +80°C.
Общие характеристики:
- Упрочненные редукторы со шлифованными зубьями.
- Цельнолитой алюминиевый корпус.
- Комбинация малого веса и высокого предела прочности на разрыв.
- Точная механическая обработка обеспечивает выравнивание подшипников и зубчатого зацепления.
- Корпус из лигированного сплава с вакуумной пропиткой (MIL-STD 276) для защиты и герметизации.
- Нет необходимости во вторичной чистовой обработке.
- Съемная крышка люка позволяет проводить периодические осмотры в процессе выполнения планового тех. обслуживания.
- Два сальниковых уплотнения по запросу.
- Передаточные значения от 9,69 до 104,22.
- Подходят для электродвигателей пяти габаритных размеров (71, 80, 90, 100/112, 132).
- Обеспечивают крутящий момент на выходе от 106,4 до 1313,5 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.sat)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.
Цилиндро-конические мотор-редукторы INNOVARI (Италия) построены по модульному принципу: на складе отдельно хранятся базовые модули и комплектующие (моторные фланцы, реактивные штанги и пр.), что позволяет скрутить вариант редуктора, необходимый клиенту. Тех. обслуживание не требуется. Редуктор поставляется с синтетическим маслом на весь срок службы. Диапазон рабочих температур от -30°до +80°C.
Общие характеристики:
- Упрочненные редукторы со шлифованными зубьями.
- Цельнолитой алюминиевый корпус.
- Комбинация малого веса и высокого предела прочности на разрыв.
- Точная механическая обработка обеспечивает выравнивание подшипников и зубчатого зацепления.
- Корпус из лигированного сплава с вакуумной пропиткой (MIL-STD 276) для защиты и герметизации.
- Нет необходимости во вторичной чистовой обработке.
- Съемная крышка люка позволяет проводить периодические осмотры в процессе выполнения планового тех. обслуживания.
- Два сальниковых уплотнения по запросу.
- Передаточные значения от 9,69 до 104,22.
- Подходят для электродвигателей пяти габаритных размеров (71, 80, 90, 100/112, 132).
- Обеспечивают крутящий момент на выходе от 106,4 до 1313,5 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.sat)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.
Характеристики редуктора 133С в зависимости от мощности электродвигателя и передаточного числа.
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор | i передаточное число | Фланец IEC |
0,25 кВт n=1400 71А4 |
15,6 | 143,2 | 5 | 89,61 | B5 |
13,4 | 166,5 | 4,9 | 104,22 | B5 | |
0,37 кВт n1=1400 71B4 |
24,6 | 134,6 | 6,3 | 56,82 | B5 |
21,5 | 154,1 | 6,3 | 65,07 | B5 | |
18,5 | 179,3 | 5,6 | 75,68 | B5 | |
15,6 | 212,3 | 3,3 | 89,61 | B5 | |
13,4 | 246,9 | 3,3 | 104,22 | B5 | |
0,55 кВт n1=1400 80А4 |
38,1 | 130,3 | 7,7 | 36,76 | B5/B14 |
32,7 | 151,5 | 6,6 | 42,76 | B5/B14 | |
31,1 | 159,5 | 6,3 | 45 | B5/B14 | |
26,8 | 185,5 | 5,4 | 52,33 | B5/B14 | |
24,6 | 201,3 | 4,2 | 56,82 | B5/B14 | |
21,5 | 230,6 | 4,2 | 65,07 | B5/B14 | |
18,5 | 268,2 | 3,7 | 75,68 | B5/B14 | |
15,6 | 317,5 | 2,2 | 89,61 | B5/B14 | |
13,4 | 369,3 | 2,2 | 104,22 | B5/B14 | |
0,75 кВт n1=1400 80В4 |
49,5 | 135,8 | 7,4 | 28,27 | B5/B14 |
42,6 | 157,9 | 6,3 | 32,88 | B5/B14 | |
38,1 | 176,6 | 5,7 | 36,76 | B5/B14 | |
32,7 | 205,4 | 4,9 | 42,76 | B5/B14 | |
31,1 | 216,1 | 4,6 | 45 | B5/B14 | |
26,8 | 251,4 | 4 | 52,33 | B5/B14 | |
24,6 | 272,9 | 3,1 | 56,82 | B5/B14 | |
21,5 | 312,6 | 3,1 | 65,07 | B5/B14 | |
18,5 | 363,5 | 2,8 | 75,68 | B5/B14 | |
15,6 | 430,4 | 1,6 | 89,61 | B5/B14 | |
13,4 | 500,6 | 1,6 | 104,22 | B5/B14 | |
1,1 кВт n1=1400 90S4 |
76,7 | 127,8 | 7,3 | 18,26 | B5/B14 |
67 | 146,4 | 6,8 | 20,91 | B5/B14 | |
57,6 | 170,3 | 5,9 | 24,32 | B5/B14 | |
49,5 | 198 | 5,1 | 28,27 | B5/B14 | |
42,6 | 230,2 | 4,3 | 32,88 | B5/B14 | |
38,1 | 257,4 | 3,9 | 36,76 | B5/B14 | |
32,7 | 299,4 | 3,3 | 42,76 | B5/B14 | |
31,1 | 315,1 | 3,2 | 45 | B5/B14 | |
26,8 | 366,5 | 2,7 | 52,33 | B5/B14 | |
24,6 | 397,9 | 2,1 | 56,82 | B5/B14 | |
21,5 | 455,7 | 2,1 | 65,07 | B5/B14 | |
18,5 | 530 | 1,9 | 75,68 | B5/B14 | |
15,6 | 627,5 | 1,1 | 89,61 | B5/B14 | |
13,4 | 729,8 | 1,1 | 104,22 | B5/B14 | |
1,5 кВт n1=1400 90LA4 |
126,2 | 106,4 | 6,4 | 11,09 | B5/B14 |
108,5 | 123,7 | 6,4 | 12,9 | B5/B14 | |
76,7 | 175 | 5,3 | 18,26 | B5/B14 | |
67 | 200,5 | 5 | 20,91 | B5/B14 | |
57,6 | 233,2 | 4,3 | 24,32 | B5/B14 | |
49,5 | 271 | 3,7 | 28,27 | B5/B14 | |
42,6 | 315,2 | 3,2 | 32,88 | B5/B14 | |
38,1 | 352,5 | 2,8 | 36,76 | B5/B14 | |
32,7 | 409,9 | 2,4 | 42,76 | B5/B14 | |
31,1 | 431,4 | 2,3 | 45 | B5/B14 | |
26,8 | 501,8 | 2 | 52,33 | B5/B14 | |
24,6 | 544,8 | 1,6 | 56,82 | B5/B14 | |
21,5 | 623,9 | 1,6 | 65,07 | B5/B14 | |
18,5 | 725,6 | 1,4 | 75,68 | B5/B14 | |
15,6 | 859,1 | 0,8 | 89,61 | B5/B14 | |
13,4 | 999,2 | 0,8 | 104,22 | B5/B14 | |
1,85 кВт n1=1400 90LB4 |
144,5 | 114,7 | 6,6 | 9,69 | B5/B14 |
126,2 | 131,4 | 5,2 | 11,09 | B5/B14 | |
108,5 | 152,8 | 5,2 | 12,9 | B5/B14 | |
76,7 | 216,2 | 4,3 | 18,26 | B5/B14 | |
67 | 247,6 | 4 | 20,91 | B5/B14 | |
57,6 | 288 | 3,5 | 24,32 | B5/B14 | |
49,5 | 334,8 | 3 | 28,27 | B5/B14 | |
42,6 | 389,4 | 2,6 | 32,88 | B5/B14 | |
38,1 | 435,4 | 2,3 | 36,76 | B5/B14 | |
32,7 | 506,4 | 2 | 42,76 | B5/B14 | |
31,1 | 532,9 | 1,9 | 45 | B5/B14 | |
26,8 | 619,9 | 1,6 | 52,33 | B5/B14 | |
24,6 | 672,9 | 1,3 | 56,82 | B5/B14 | |
21,5 | 770,7 | 1,3 | 65,07 | B5/B14 | |
18,5 | 896,4 | 1,1 | 75,68 | B5/B14 | |
2,2 кВт n1=1400 100LA4 |
144,5 | 134,8 | 5,6 | 9,69 | B5/B14 |
126,2 | 154,3 | 4,4 | 11,09 | B5/B14 | |
108,5 | 179,5 | 4,4 | 12,9 | B5/B14 | |
76,7 | 254 | 3,7 | 18,26 | B5/B14 | |
67 | 290,9 | 3,4 | 20,91 | B5/B14 | |
57,6 | 338,3 | 3 | 24,32 | B5/B14 | |
49,5 | 393,3 | 2,5 | 28,27 | B5/B14 | |
42,6 | 457,4 | 2,2 | 32,88 | B5/B14 | |
38,1 | 511,4 | 2 | 36,76 | B5/B14 | |
32,7 | 594,8 | 1,7 | 42,76 | B5/B14 | |
31,1 | 626 | 1,6 | 45 | B5/B14 | |
26,8 | 728,1 | 1,4 | 52,33 | B5/B14 | |
24,6 | 790,4 | 1,1 | 56,82 | B5/B14 | |
21,5 | 905,3 | 1,1 | 65,07 | B5/B14 | |
18,5 | 1052,9 | 0,9 | 75,68 | B5/B14 | |
3,0 кВт n1=1400 100LB4 |
144,5 | 183 | 4,1 | 9,69 | B5/B14 |
126,2 | 209,6 | 3,2 | 11,09 | B5/B14 | |
108,5 | 243,8 | 3,2 | 12,9 | B5/B14 | |
76,7 | 344,9 | 2,7 | 18,26 | B5/B14 | |
67 | 395 | 2,5 | 20,91 | B5/B14 | |
57,6 | 459,5 | 2,2 | 24,32 | B5/B14 | |
49,5 | 534,1 | 1,9 | 28,27 | B5/B14 | |
42,6 | 621,2 | 1,6 | 32,88 | B5/B14 | |
38,1 | 694,6 | 1,4 | 36,76 | B5/B14 | |
32,7 | 807,8 | 1,2 | 42,76 | B5/B14 | |
31,1 | 850,2 | 1,2 | 45 | B5/B14 | |
26,8 | 988,8 | 1 | 52,33 | B5/B14 | |
24,6 | 1073,5 | 0,8 | 56,82 | B5/B14 | |
21,5 | 1229,4 | 0,8 | 65,07 | B5/B14 | |
4,0 кВт n1=1400 112M4 |
144,5 | 243,1 | 3,1 | 9,69 | B5/B14 |
126,2 | 278,4 | 2,4 | 11,09 | B5/B14 | |
108,5 | 323,8 | 2,4 | 12,9 | B5/B14 | |
76,7 | 458,2 | 2 | 18,26 | B5/B14 | |
67 | 524,7 | 1,9 | 20,91 | B5/B14 | |
57,6 | 610,3 | 1,6 | 24,32 | B5/B14 | |
49,5 | 709,5 | 1,4 | 28,27 | B5/B14 | |
42,6 | 825,2 | 1,2 | 32,88 | B5/B14 | |
38,1 | 922,6 | 1,1 | 36,76 | B5/B14 | |
32,7 | 1073,1 | 0,9 | 42,76 | B5/B14 | |
31,1 | 1129,3 | 0,9 | 45 | B5/B14 | |
26,8 | 1313,5 | 0,8 | 52,33 | B5/B14 | |
5,5 кВт n1=1400 132S4 |
144,5 | 332,4 | 2,3 | 9,69 | B5/B14 |
126,2 | 380,6 | 1,8 | 11,09 | B5/B14 | |
108,5 | 442,7 | 1,8 | 12,9 | B5/B14 | |
76,7 | 626,4 | 1,5 | 18,26 | B5/B14 | |
67 | 717,4 | 1,4 | 20,91 | B5/B14 | |
57,6 | 834,3 | 1,2 | 24,32 | B5/B14 | |
49,5 | 969,9 | 1 | 28,27 | B5/B14 | |
7,5 кВт n1=1400 132MA4 |
144,5 | 449,8 | 1,7 | 9,69 | B5/B14 |
126,2 | 515,2 | 1,3 | 11,09 | B5/B14 | |
108,5 | 599,2 | 1,3 | 12,9 | B5/B14 | |
76,7 | 847,7 | 1,1 | 18,26 | B5/B14 | |
67 | 970,9 | 1 | 20,91 | B5/B14 | |
57,6 | 1129,2 | 0,9 | 24,32 | B5/B14 | |
49,5 | 1312,7 | 0,8 | 28,27 | B5/B14 | |
9,0 кВт n1=1400 132MA4 |
144,5 | 559,1 | 1,4 | 9,69 | B5/B14 |
126,2 | 640,3 | 1,1 | 11,09 | B5/B14 | |
108,5 | 744,7 | 1,1 | 12,9 | B5/B14 | |
76,7 | 1053,7 | 0,9 | 18,26 | B5/B14 | |
67 | 1206,7 | 0,8 | 20,91 | B5/B14 |
Общие характеристики:
Смазка:
Редукторы 133С поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

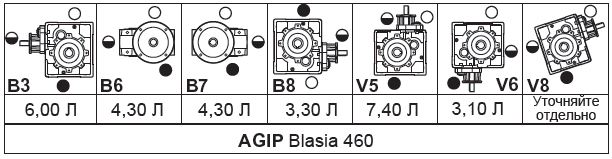

Тип синтетического масла и рекомендованное количество приведены в таблице.
Радиальные и осевые нагрузки:
Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
