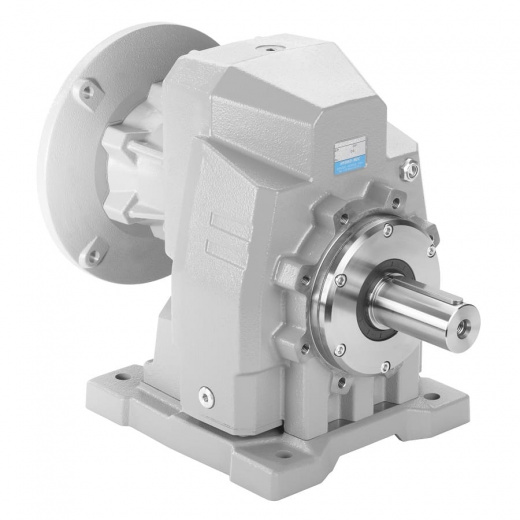

Цилиндрический редуктор INNOVARI 511А

Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью передаточных колес. Они выполнены в виде цилиндров, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой. Зубчатые передачи помещаются в корпус, где движутся в большом количестве смазки.

Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу:

Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.

Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов.

Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN, DAVID BROWN, FLENDER, SUMITOMO, PUJOL.

Редукторы типоразмеров 202/3А-302/3А-452/3А поставляются залитыми маслом для любой монтажной позиции, при заказе типоразмеров 202/3А-302/3А-452/3А необходимо указывать монтажную позицию.

Общие характеристики:

• типоразмеры 202A-452A (корпус алюминиевый), 402/3А-602/3А (корпус алюминиевый);
• входные и выходные валы изготовлены из стали 39 NiCrMo3;
• используются высококачественные подшипники KOYO, NSK, KBC;
• используются высококачественные сальники Freudenberg, NOK;
• используются графитовые, а не бумажные прокладки;
• уровень шума 60/65 dBA;
• взрывозащищенное по стандартам ATEX 2, ATEX 3;
• специализированное масло для пищевой промышленности;
• нестандартные размеры выходного вала и лап;
• передаточные значения от 1,3 до 10,5;
• подходят для электродвигателей пяти габаритных размеров (71, 80, 90, 100/112, 132);
• обеспечивают крутящий момент на выходе от 6,5 до 112,7 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Цилиндрический редуктор устанавливается в:

• насосах;
• конвейерах;
• мешалках;
• пищевой промышленности;
• тяжелых условиях.

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

• Autocad (.dxf - .dwg)
• IGES (.iges)
• Solid Edge (.dft)

5 форматов 3D:

• Solid Edge (.par)
• Parasolid (.xt)
• IGES (.igs)
• ACIS (.sat)
• STEP (.step)

Вы можете запросить чертежи в отделе продаж.
