Цилиндрический редуктор механизм, преобразовывающий и передающий крутящий момент с помощью передаточных колес. Они выполнены в виде цилиндров, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой. Зубчатые передачи помещаются в корпус, где движутся в большом количестве смазки.

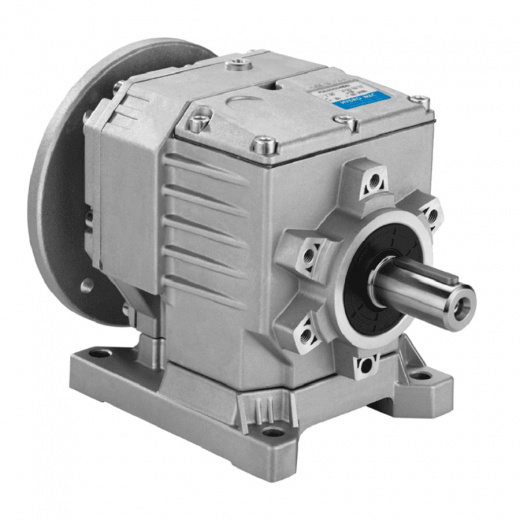

Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу:
Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.
Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN, DAVID BROWN, FLENDER, SUMITOMO, PUJOL.
Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания.
Редукторы типоразмеров 202/3А-302/3А-452/3А поставляются залитыми маслом для любой монтажной позиции, при заказе типоразмеров 202/3А-302/3А-452/3А необходимо указывать монтажную позицию.
Основные возможности и преимущества:
- типоразмеры 202A-452A (корпус алюминиевый), 402/3А-602/3А (корпус алюминиевый);
- входные и выходные валы изготовлены из стали 39 NiCrMo3;
- используются высококачественные подшипники KOYO, NSK, KBC;
- используются высококачественные сальники Freudenberg, NOK;
- используются графитовые, а не бумажные прокладки;
- уровень шума 60/65 dBA;
- взрывозащищенное по стандартам ATEX 2, ATEX 3;
- специализированное масло для пищевой промышленности;
- нестандартные размеры выходного вала и лап;
- передаточные значения от 3,61 до 60,9;
- подходят для электродвигателей пяти габаритных размеров (71, 80, 90, 100/112, 132);
- обеспечивают крутящий момент на выходе от 25,8 до 387,8 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Цилиндрический редуктор устанавливается в:
- насосах;
- конвейерах;
- мешалках;
- тяжелых условиях.
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.sat)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.
Цилиндрический редуктор механизм, преобразовывающий и передающий крутящий момент с помощью передаточных колес. Они выполнены в виде цилиндров, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой. Зубчатые передачи помещаются в корпус, где движутся в большом количестве смазки.
Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу:
Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.
Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN, DAVID BROWN, FLENDER, SUMITOMO, PUJOL.
Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания.
Редукторы типоразмеров 202/3А-302/3А-452/3А поставляются залитыми маслом для любой монтажной позиции, при заказе типоразмеров 202/3А-302/3А-452/3А необходимо указывать монтажную позицию.
Основные возможности и преимущества:
- типоразмеры 202A-452A (корпус алюминиевый), 402/3А-602/3А (корпус алюминиевый);
- входные и выходные валы изготовлены из стали 39 NiCrMo3;
- используются высококачественные подшипники KOYO, NSK, KBC;
- используются высококачественные сальники Freudenberg, NOK;
- используются графитовые, а не бумажные прокладки;
- уровень шума 60/65 dBA;
- взрывозащищенное по стандартам ATEX 2, ATEX 3;
- специализированное масло для пищевой промышленности;
- нестандартные размеры выходного вала и лап;
- передаточные значения от 3,61 до 60,9;
- подходят для электродвигателей пяти габаритных размеров (71, 80, 90, 100/112, 132);
- обеспечивают крутящий момент на выходе от 25,8 до 387,8 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Цилиндрический редуктор устанавливается в:
- насосах;
- конвейерах;
- мешалках;
- тяжелых условиях.
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.sat)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор | передаточное число | Фланец IEC |
0,25 кВт n1=1400 71A4 |
56 | 40,8 | 6,5 | 24,98 | B5 |
47,6 | 48 | 6,3 | 29,41 | B5 | |
39,3 | 58,1 | 5,2 | 35,58 | B5 | |
34,6 | 66,1 | 4,4 | 40,5 | B5 | |
31,7 | 72,2 | 3,7 | 44,22 | B5 | |
28,6 | 80 | 3,8 | 49 | B5 | |
23 | 99,4 | 2,7 | 60,9 | B5 | |
0,37 кВт n1=1400 71B4 |
98,5 | 34,4 | 7,7 | 14,21 | B5 |
84,2 | 40,2 | 7,6 | 16,62 | B5 | |
69,7 | 48,6 | 6,2 | 20,1 | B5 | |
56 | 60,4 | 4,4 | 24,98 | B5 | |
47,6 | 71,1 | 4,3 | 29,41 | B5 | |
39,3 | 86,1 | 3,5 | 35,58 | B5 | |
34,6 | 98 | 3 | 40,5 | B5 | |
31,7 | 107 | 2,5 | 44,22 | B5 | |
28,6 | 118,5 | 2,5 | 49 | B5 | |
23 | 147,3 | 1,8 | 60,9 | B5 | |
0,55 кВт n1=1400 80A4 |
122,5 | 41,4 | 7,3 | 11,43 | B5/B14 |
98,5 | 51,4 | 5,2 | 14,21 | B5/B14 | |
84,2 | 60,2 | 5,1 | 16,62 | B5/B14 | |
69,7 | 72,7 | 4,1 | 20,1 | B5/B14 | |
56 | 90,4 | 2,9 | 24,98 | B5/B14 | |
47,6 | 106,4 | 2,9 | 29,41 | B5/B14 | |
39,3 | 128,8 | 2,3 | 35,58 | B5/B14 | |
34,6 | 146,6 | 2 | 40,5 | B5/B14 | |
31,7 | 160 | 1,7 | 44,22 | B5/B14 | |
28,6 | 177,3 | 1,7 | 49 | B5/B14 | |
23 | 220,4 | 1,2 | 60,9 | B5/B14 | |
0,75 кВт n1=1400 80B4 |
175,9 | 39 | 7,7 | 7,96 | B5/B14 |
148,1 | 46,4 | 6,6 | 9,45 | B5/B14 | |
122,5 | 56,1 | 5,4 | 11,43 | B5/B14 | |
98,5 | 69,7 | 3,8 | 14,21 | B5/B14 | |
84,2 | 81,5 | 3,7 | 16,62 | B5/B14 | |
69,7 | 98,6 | 3 | 20,1 | B5/B14 | |
56 | 122,5 | 2,2 | 24,98 | B5/B14 | |
47,6 | 144,3 | 2,1 | 29,41 | B5/B14 | |
39,3 | 174,5 | 1,7 | 35,58 | B5/B14 | |
34,6 | 198,7 | 1,5 | 40,5 | B5/B14 | |
31,7 | 216,9 | 1,2 | 44,22 | B5/B14 | |
28,6 | 240,4 | 1,2 | 49 | B5/B14 | |
23 | 298,8 | 0,9 | 60,9 | B5/B14 | |
175,9 | 39 | 7,7 | 7,96 | B5/B14 | |
1,1 кВт n1=1400 90S4 |
387,8 | 25,8 | 5,8 | 3,61 | B5/B14 |
331 | 30,3 | 5,6 | 4,23 | B5/B14 | |
279,4 | 35,8 | 5,6 | 5,01 | B5/B14 | |
230,6 | 43,4 | 5,8 | 6,07 | B5/B14 | |
205,6 | 48,7 | 5,7 | 6,81 | B5/B14 | |
175,9 | 56,9 | 5,3 | 7,96 | B5/B14 | |
148,1 | 67,6 | 4,5 | 9,45 | B5/B14 | |
122,5 | 81,7 | 3,7 | 11,43 | B5/B14 | |
98,5 | 101,6 | 2,6 | 14,21 | B5/B14 | |
84,2 | 118,9 | 2,6 | 16,62 | B5/B14 | |
69,7 | 143,8 | 2,1 | 20,1 | B5/B14 | |
56 | 178,7 | 1,5 | 24,98 | B5/B14 | |
47,6 | 210,3 | 1,4 | 29,41 | B5/B14 | |
39,3 | 254,5 | 1,2 | 35,58 | B5/B14 | |
34,6 | 289,7 | 1 | 40,5 | B5/B14 | |
31,7 | 316,3 | 0,8 | 44,22 | B5/B14 | |
28,6 | 350,4 | 0,9 | 49 | B5/B14 | |
1,5 кВт n1=1400 90LA4 |
387,8 | 35,3 | 4,2 | 3,61 | B5/B14 |
331 | 41,4 | 4,1 | 4,23 | B5/B14 | |
279,4 | 49,1 | 4,1 | 5,01 | B5/B14 | |
230,6 | 59,4 | 4,2 | 6,07 | B5/B14 | |
205,6 | 66,7 | 4,2 | 6,81 | B5/B14 | |
175,9 | 77,9 | 3,8 | 7,96 | B5/B14 | |
148,1 | 92,5 | 3,3 | 9,45 | B5/B14 | |
122,5 | 111,9 | 2,7 | 11,43 | B5/B14 | |
98,5 | 139,1 | 1,9 | 14,21 | B5/B14 | |
84,2 | 162,7 | 1,9 | 16,62 | B5/B14 | |
69,7 | 196,8 | 1,5 | 20,1 | B5/B14 | |
56 | 244,6 | 1,1 | 24,98 | B5/B14 | |
47,6 | 288 | 1,1 | 29,41 | B5/B14 | |
39,3 | 348,4 | 0,9 | 35,58 | B5/B14 | |
1,85 кВт n1=1400 90LB4 |
387,8 | 43,7 | 3,4 | 3,61 | B5/B14 |
331 | 51,2 | 3,3 | 4,23 | B5/B14 | |
279,4 | 60,6 | 3,3 | 5,01 | B5/B14 | |
230,6 | 73,4 | 3,4 | 6,07 | B5/B14 | |
205,6 | 82,4 | 3,4 | 6,81 | B5/B14 | |
175,9 | 96,3 | 3,1 | 7,96 | B5/B14 | |
148,1 | 114,3 | 2,7 | 9,45 | B5/B14 | |
122,5 | 138,3 | 2,2 | 11,43 | B5/B14 | |
98,5 | 171,9 | 1,5 | 14,21 | B5/B14 | |
84,2 | 201 | 1,5 | 16,62 | B5/B14 | |
69,7 | 243,1 | 1,2 | 20,1 | B5/B14 | |
56 | 302,2 | 0,9 | 24,98 | B5/B14 | |
47,6 | 355,7 | 0,9 | 29,41 | B5/B14 | |
2,2 кВт n1=1400 90LА4 |
387,8 | 51,3 | 2,9 | 3,61 | B5/B14 |
331 | 60,1 | 2,8 | 4,23 | B5/B14 | |
279,4 | 71,2 | 2,8 | 5,01 | B5/B14 | |
230,6 | 86,2 | 2,9 | 6,07 | B5/B14 | |
205,6 | 96,8 | 2,9 | 6,81 | B5/B14 | |
175,9 | 113,1 | 2,7 | 7,96 | B5/B14 | |
148,1 | 134,3 | 2,3 | 9,45 | B5/B14 | |
122,5 | 162,4 | 1,8 | 11,43 | B5/B14 | |
98,5 | 201,9 | 1,3 | 14,21 | B5/B14 | |
84,2 | 236,1 | 1,3 | 16,62 | B5/B14 | |
69,7 | 285,6 | 1,1 | 20,1 | B5/B14 | |
3,0 кВт n1=1400 100LВ4 |
387,8 | 69,7 | 2,2 | 3,61 | B5/B14 |
331 | 81,6 | 2,1 | 4,23 | B5/B14 | |
279,4 | 96,7 | 2,1 | 5,01 | B5/B14 | |
230,6 | 117,1 | 2,1 | 6,07 | B5/B14 | |
205,6 | 131,4 | 2,1 | 6,81 | B5/B14 | |
175,9 | 153,6 | 2 | 7,96 | B5/B14 | |
148,1 | 182,3 | 1,7 | 9,45 | B5/B14 | |
122,5 | 220,6 | 1,4 | 11,43 | B5/B14 | |
98,5 | 274,2 | 1 | 14,21 | B5/B14 | |
84,2 | 320,7 | 0,9 | 16,62 | B5/B14 | |
69,7 | 387,8 | 0,8 | 20,1 | B5/B14 | |
4,0 кВт n1=1400 112М4 |
387, | 92,5 | 1,6 | 3,61 | B5/B14 |
331 | 108,4 | 1,6 | 4,23 | B5/B14 | |
279,4 | 128,4 | 1,6 | 5,01 | B5/B14 | |
230,6 | 155,6 | 1,6 | 6,07 | B5/B14 | |
205,6 | 174,6 | 1,6 | 6,81 | B5/B14 | |
175,9 | 204 | 1,5 | 7,96 | B5/B14 | |
148,1 | 242,2 | 1,3 | 9,45 | B5/B14 | |
122,5 | 293 | 1 | 11,43 | B5/B14 | |
5,5 кВт n1=1400 132S4 |
387,8 | 126,5 | 1,2 | 3,61 | B5/B14 |
331 | 148,2 | 1,1 | 4,23 | B5/B14 | |
279,4 | 175,6 | 1,1 | 5,01 | B5/B14 | |
230,6 | 212,7 | 1,2 | 6,07 | B5/B14 | |
205,6 | 238,6 | 1,2 | 6,81 | B5/B14 | |
175,9 | 278,9 | 1,1 | 7,96 | B5/B14 | |
148,1 | 331,1 | 0,9 | 9,45 | B5/B14 | |
7,5 кВт n1=1400 132МA4 |
387,8 | 171,2 | 0,9 | 3,61 | B5/B14 |
331 | 200,6 | 0,8 | 4,23 | B5/B14 | |
279,4 | 237,6 | 0,8 | 5,01 | B5/B14 | |
230,6 | 287,9 | 0,9 | 6,07 | B5/B14 | |
205,6 | 323 | 0,9 | 6,81 | B5/B14 | |
175,9 | 377,5 | 0,8 | 7,96 | B5/B14 |
Общие характеристики:
Смазка:
Редукторы 452А поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Тип синтетического масла и рекомендованное количество приведены в таблице.
Радиальные и осевые нагрузки:
Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
