Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью цилиндрических шестерен, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой.
Цилиндрические мотор-редукторы NRW (Германия) в чугунном корпусе построены по модульному принципу:
Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, выходными фланцами.
Цилиндрические соосные редукторы NRW (Германия) в чугунном корпусе — подходят для всех применений.
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре, что позволяет достичь повышенной плавности хода и бесшумности работы Все редукторы залиты минеральным, либо синтетическим маслом, в зависимости от условий эксплуатации редуктора.
Общие характеристики:
- корпус из чугуна;
- входные и выходные валы изготовлены из стали 39 NiCrMo3;
- используются высококачественные подшипники;
- используются высококачественные сальники;
- уровень шума 60/65 dBA;
- КПД 94-98%;
- передаточные значения от 2,12 до 63,59;
- подходят для электродвигателей трех габаритных размеров (56, 63, 71);
- обеспечивают крутящий момент на выходе от 2 до 71 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Цилиндрический редуктор устанавливается в:
- насосах;
- конвейерах;
- мешалках;
- тяжелых условиях.
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.sat)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.
Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью цилиндрических шестерен, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой.
Цилиндрические мотор-редукторы NRW (Германия) в чугунном корпусе построены по модульному принципу:
Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, выходными фланцами.
Цилиндрические соосные редукторы NRW (Германия) в чугунном корпусе — подходят для всех применений.
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре, что позволяет достичь повышенной плавности хода и бесшумности работы Все редукторы залиты минеральным, либо синтетическим маслом, в зависимости от условий эксплуатации редуктора.
Общие характеристики:
- корпус из чугуна;
- входные и выходные валы изготовлены из стали 39 NiCrMo3;
- используются высококачественные подшипники;
- используются высококачественные сальники;
- уровень шума 60/65 dBA;
- КПД 94-98%;
- передаточные значения от 2,12 до 63,59;
- подходят для электродвигателей трех габаритных размеров (56, 63, 71);
- обеспечивают крутящий момент на выходе от 2 до 71 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Цилиндрический редуктор устанавливается в:
- насосах;
- конвейерах;
- мешалках;
- тяжелых условиях.
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.sat)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.
Характеристики редуктора NRW A/F202 в зависимости от мощности электродвигателя и передаточного числа.
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор | i передаточное число | Фланец IEC |
0,12 кВт n1=1400 63M/4A |
21.5 | 53 | 0.9 | 63.59 | B5/B14 |
24.8 | 46 | 1.1 | 55.03 | B5/B14 | |
27.8 | 41 | 1.1 | 49.05 | B5/B14 | |
32.3 | 35 | 1.4 | 42.20 | B5/B14 | |
37.4 | 31 | 1.8 | 36.45 | B5/B14 | |
42.1 | 27 | 2.0 | 32.41 | B5/B14 | |
49.2 | 23 | 2.3 | 27.75 | B5/B14 | |
55.1 | 21 | 2.6 | 24.78 | B5/B14 | |
61.3 | 19 | 2.9 | 22.26 | B5/B14 | |
63.9 | 18 | 3.1 | 21.36 | B5/B14 | |
71.0 | 16 | 3.4 | 19.23 | B5/B14 | |
78.6 | 15 | 3.8 | 17.37 | B5/B14 | |
86.7 | 13 | 4.2 | 15.75 | B5/B14 | |
94.7 | 12 | 4.2 | 14.42 | B5/B14 | |
103.2 | 11 | 4.2 | 13.23 | B5/B14 | |
118.5 | 10 | 5.2 | 11.52 | B5/B14 | |
136.1 | 8 | 6.5 | 10.03 | B5/B14 | |
152.9 | 7 | 7.3 | 8.93 | B5/B14 | |
170.0 | 7 | 8.2 | 8.03 | B5/B14 | |
189.3 | 6 | 9.1 | 7.21 | B5/B14 | |
208.4 | 5 | 9.6 | 6.55 | B5/B14 | |
228.3 | 5 | 11.0 | 5.98 | B5/B14 | |
248.6 | 5 | 11.9 | 5.49 | B5/B14 | |
256.1 | 4 | 12.3 | 5.33 | B5/B14 | |
285.0 | 4 | 13.2 | 4.79 | B5/B14 | |
318.2 | 4 | 13.9 | 4.29 | B5/B14 | |
350.0 | 3 | 13.7 | 3.90 | B5/B14 | |
383.4 | 3 | 16.1 | 3.56 | B5/B14 | |
418.7 | 3 | 16.8 | 3.26 | B5/B14 | |
459.6 | 2 | 16.9 | 2.97 | B5/B14 | |
482.3 | 2 | 16.8 | 2.83 | B5/B14 | |
535.3 | 2 | 17.1 | 2.55 | B5/B14 | |
590.9 | 2 | 16.8 | 2.31 | B5/B14 | |
643.9 | 2 | 16.8 | 2.12 | B5/B14 | |
0,18 кВт n1=1400 63M/4B |
32.7 | 53 | 1.0 | 42.20 | B5/B14 |
37.9 | 45 | 1.2 | 36.45 | B5/B14 | |
42.6 | 40 | 1.4 | 32.41 | B5/B14 | |
49.7 | 35 | 1.6 | 27.75 | B5/B14 | |
55.7 | 31 | 1.8 | 24.78 | B5/B14 | |
62.0 | 28 | 2.0 | 22.26 | B5/B14 | |
64.6 | 27 | 2.1 | 21.36 | B5/B14 | |
71.8 | 24 | 2.3 | 19.23 | B5/B14 | |
79.4 | 22 | 2.5 | 17.37 | B5/B14 | |
87.6 | 20 | 2.8 | 15.75 | B5/B14 | |
95.7 | 18 | 2.8 | 14.42 | B5/B14 | |
104.3 | 16 | 2.9 | 13.23 | B5/B14 | |
119.8 | 14 | 3.5 | 11.52 | B5/B14 | |
137.6 | 12 | 4.4 | 10.03 | B5/B14 | |
154.5 | 11 | 4.9 | 8.93 | B5/B14 | |
171.9 | 10 | 5.5 | 8.03 | B5/B14 | |
191.4 | 9 | 6.1 | 7.21 | B5/B14 | |
210.7 | 8 | 6.5 | 6.55 | B5/B14 | |
230.8 | 7 | 7.4 | 5.98 | B5/B14 | |
251.4 | 7 | 8.0 | 5.49 | B5/B14 | |
258.9 | 7 | 8.3 | 5.33 | B5/B14 | |
288.1 | 6 | 8.9 | 4.79 | B5/B14 | |
321.7 | 5 | 9.4 | 4.29 | B5/B14 | |
353.8 | 5 | 9.3 | 3.90 | B5/B14 | |
387.6 | 4 | 10.8 | 3.56 | B5/B14 | |
423.3 | 4 | 11.2 | 3.26 | B5/B14 | |
464.6 | 4 | 11.4 | 2.97 | B5/B14 | |
487.6 | 4 | 11.2 | 2.83 | B5/B14 | |
541.2 | 3 | 11.6 | 2.55 | B5/B14 | |
597.4 | 3 | 11.3 | 2.31 | B5/B14 | |
650.9 | 3 | 11.4 | 2.12 | B5/B14 | |
0,25 кВт n1=1400 71M/4A |
50.1 | 48 | 1.1 | 27.75 | B5/B14 |
56.1 | 43 | 1.3 | 24.78 | B5/B14 | |
62.4 | 38 | 1.4 | 22.26 | B5/B14 | |
65.1 | 37 | 1.5 | 21.36 | B5/B14 | |
72.3 | 33 | 1.7 | 19.23 | B5/B14 | |
80.0 | 30 | 1.8 | 17.37 | B5/B14 | |
88.3 | 27 | 2.0 | 15.75 | B5/B14 | |
96.4 | 25 | 2.1 | 14.42 | B5/B14 | |
105.1 | 23 | 2.1 | 13.23 | B5/B14 | |
120.7 | 20 | 2.5 | 11.52 | B5/B14 | |
138.6 | 17 | 3.2 | 10.03 | B5/B14 | |
155.7 | 15 | 3.6 | 8.93 | B5/B14 | |
173.1 | 14 | 4.0 | 8.03 | B5/B14 | |
192.8 | 12 | 4.4 | 7.21 | B5/B14 | |
212.2 | 11 | 4.7 | 6.55 | B5/B14 | |
232.4 | 10 | 5.4 | 5.98 | B5/B14 | |
253.2 | 9 | 5.8 | 5.49 | B5/B14 | |
260.8 | 9 | 6.0 | 5.33 | B5/B14 | |
290.2 | 8 | 6.4 | 4.79 | B5/B14 | |
324.0 | 7 | 6.8 | 4.29 | B5/B14 | |
356.4 | 7 | 6.7 | 3.90 | B5/B14 | |
390.4 | 6 | 7.8 | 3.56 | B5/B14 | |
426.4 | 6 | 8.2 | 3.26 | B5/B14 | |
468.0 | 5 | 8.2 | 2.97 | B5/B14 | |
491.2 | 5 | 8.2 | 2.83 | B5/B14 | |
545.1 | 4 | 8.3 | 2.55 | B5/B14 | |
601.7 | 4 | 8.2 | 2.31 | B5/B14 | |
655.7 | 4 | 8.2 | 2.12 | B5/B14 | |
0,37 кВт n1=1400 71M/4B |
50.1 | 71 | 0.8 | 27.75 | B5/B14 |
56.1 | 63 | 0.9 | 24.78 | B5/B14 | |
62.4 | 57 | 1.0 | 22.26 | B5/B14 | |
65.1 | 54 | 1.0 | 21.36 | B5/B14 | |
72.3 | 49 | 1.1 | 19.23 | B5/B14 | |
80.0 | 44 | 1.2 | 17.37 | B5/B14 | |
88.3 | 40 | 1.4 | 15.75 | B5/B14 | |
96.4 | 37 | 1.4 | 14.42 | B5/B14 | |
105.1 | 34 | 1.4 | 13.23 | B5/B14 | |
120.7 | 29 | 1.7 | 11.52 | B5/B14 | |
138.6 | 25 | 2.2 | 10.03 | B5/B14 | |
155.7 | 23 | 2.4 | 8.93 | B5/B14 | |
173.1 | 20 | 2.7 | 8.03 | B5/B14 | |
192.8 | 18 | 3.0 | 7.21 | B5/B14 | |
212.2 | 17 | 3.2 | 6.55 | B5/B14 | |
232.4 | 15 | 3.6 | 5.98 | B5/B14 | |
253.2 | 14 | 3.9 | 5.49 | B5/B14 | |
260.8 | 14 | 4.1 | 5.33 | B5/B14 | |
290.2 | 12 | 4.4 | 4.79 | B5/B14 | |
324.0 | 11 | 4.6 | 4.29 | B5/B14 | |
356.4 | 10 | 4.5 | 3.90 | B5/B14 | |
390.4 | 9 | 5.3 | 3.56 | B5/B14 | |
426.4 | 8 | 5.6 | 3.26 | B5/B14 | |
468.0 | 8 | 5.6 | 2.97 | B5/B14 | |
491.2 | 7 | 5.6 | 2.83 | B5/B14 | |
545.1 | 6 | 5.7 | 2.55 | B5/B14 | |
601.7 | 6 | 5.6 | 2.31 | B5/B14 | |
655.7 | 5 | 5.6 | 2.12 | B5/B14 | |
0,55 кВт n1=1400 71M/4C |
80.6 | 65 | 0.8 | 17.37 | B5/B14 |
88.9 | 59 | 0.9 | 15.75 | B5/B14 | |
97.1 | 54 | 0.9 | 14.42 | B5/B14 | |
105.8 | 50 | 0.9 | 13.23 | B5/B14 | |
121.5 | 43 | 1.2 | 11.52 | B5/B14 | |
139.6 | 38 | 1.5 | 10.03 | B5/B14 | |
156.8 | 34 | 1.6 | 8.93 | B5/B14 | |
174.3 | 30 | 1.8 | 8.03 | B5/B14 | |
194.2 | 27 | 2.0 | 7.21 | B5/B14 | |
213.7 | 25 | 2.2 | 6.55 | B5/B14 | |
234.1 | 22 | 2.5 | 5.98 | B5/B14 | |
255.0 | 21 | 2.7 | 5.49 | B5/B14 | |
262.7 | 20 | 2.8 | 5.33 | B5/B14 | |
292.3 | 18 | 2.9 | 4.79 | B5/B14 | |
326.3 | 16 | 3.1 | 4.29 | B5/B14 | |
359.0 | 15 | 3.1 | 3.90 | B5/B14 | |
393.3 | 13 | 3.6 | 3.56 | B5/B14 | |
429.4 | 12 | 3.8 | 3.26 | B5/B14 | |
471.4 | 11 | 3.8 | 2.97 | B5/B14 | |
494.7 | 11 | 3.7 | 2.83 | B5/B14 | |
549.0 | 10 | 3.8 | 2.55 | B5/B14 | |
606.1 | 9 | 3.7 | 2.31 | B5/B14 | |
660.4 | 8 | 3.8 | 2.12 | B5/B14 |
Общие характеристики:
Смазка:
Редукторы A/F 202 поставляются с синтетическим и минеральным маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Рекомендованное количество масла [л] в зависимости от монтажного положения приведены в таблице.
A/F | 202 |
M1 | 0.16 |
M2 | 0.32 |
M3 | 0.21 |
M4 | 0.23 |
M5-M6 | 0.20 |

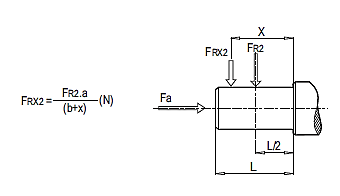

Радиальные и осевые нагрузки:
Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
A/F | 202 |
Z | 86,5 |
Y | 66,5 |
FR2max[kN] | 2.5 |
