Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью передаточных колес. Они выполнены в виде цилиндров, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой. Зубчатые передачи помещаются в корпус, где движутся в большом количестве смазки.
Цилиндрические мотор-редукторы INNOVARI (Италия) в чугунном корпусе построены по модульному принципу:
Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.
Цилиндрические соосные редукторы INNOVARI (Италия) в чугунном корпусе — подходят для всех применений.
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания.Общие характеристики:
- корпус из чугуна;
- входные и выходные валы изготовлены из стали 39 NiCrMo3;
- используются высококачественные подшипники KOYO, NSK, KBC;
- используются высококачественные сальники Freudenberg, NOK;
- используются графитовые, а не бумажные прокладки;
- уровень шума 60/65 dBA;
- передаточные значения от 74,33 до 356,09;
- подходят для электродвигателей пяти габаритных размеров (56, 63, 71);
- обеспечивают крутящий момент на выходе от 46,8 до 406,1 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Цилиндрический редуктор устанавливается в:
- насосах;
- конвейерах;
- мешалках;
- тяжелых условиях.
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.sat)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.
Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью передаточных колес. Они выполнены в виде цилиндров, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой. Зубчатые передачи помещаются в корпус, где движутся в большом количестве смазки.
Цилиндрические мотор-редукторы INNOVARI (Италия) в чугунном корпусе построены по модульному принципу:
Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.
Цилиндрические соосные редукторы INNOVARI (Италия) в чугунном корпусе — подходят для всех применений.
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания.Общие характеристики:
- корпус из чугуна;
- входные и выходные валы изготовлены из стали 39 NiCrMo3;
- используются высококачественные подшипники KOYO, NSK, KBC;
- используются высококачественные сальники Freudenberg, NOK;
- используются графитовые, а не бумажные прокладки;
- уровень шума 60/65 dBA;
- передаточные значения от 74,33 до 356,09;
- подходят для электродвигателей пяти габаритных размеров (56, 63, 71);
- обеспечивают крутящий момент на выходе от 46,8 до 406,1 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Цилиндрический редуктор устанавливается в:
- насосах;
- конвейерах;
- мешалках;
- тяжелых условиях.
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg)
- IGES (.iges)
- Solid Edge (.dft)
5 форматов 3D:
- Solid Edge (.par)
- Parasolid (.xt)
- IGES (.igs)
- ACIS (.sat)
- STEP (.step)
Вы можете запросить чертежи в отделе продаж.

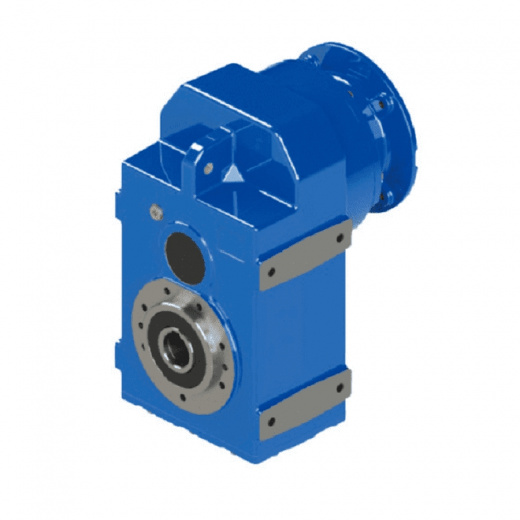

Характеристики редуктора NRW D/M503 в зависимости от мощности электродвигателя и передаточного числа.
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор | i передаточное число | Фланец IEC |
0,18 кВт n1=900 71M/6A |
2.4 | 680 | 2.5 | 360.25 | B5/B14 |
2.7 | 596 | 2.8 | 315.51 | B5/B14 | |
3.0 | 551 | 3.0 | 292.09 | B5/B14 | |
3.5 | 473 | 3.6 | 250.44 | B5/B14 | |
0,25 кВт n1=1400 71M/4A |
3.5 | 637 | 2.5 | 394.32 | B5/B14 |
4.0 | 558 | 2.9 | 345.35 | B5/B14 | |
4.3 | 517 | 3.1 | 320.49 | B5/B14 | |
5.1 | 443 | 3.6 | 274.13 | B5/B14 | |
n1=900 71M/6B |
2.3 | 942 | 1.7 | 394.32 | B5/B14 |
2.6 | 825 | 2.0 | 345.35 | B5/B14 | |
2.8 | 766 | 2.1 | 320.49 | B5/B14 | |
3.3 | 655 | 2.5 | 274.13 | B5/B14 | |
4.1 | 532 | 3.0 | 222.80 | B5/B14 | |
4.5 | 485 | 3.3 | 203.06 | B5/B14 | |
5.2 | 416 | 3.9 | 173.97 | B5/B14 | |
0,37 кВт n1=2800 71M/2A |
7.1 | 453 | 2.7 | 394.32 | B5/B14 |
8.1 | 397 | 3.1 | 345.35 | B5/B14 | |
8.7 | 368 | 3.3 | 320.49 | B5/B14 | |
10.2 | 315 | 3.9 | 274.13 | B5/B14 | |
n1=1400 71M/4B |
3.5 | 942 | 1.7 | 394.32 | B5/B14 |
4.0 | 825 | 1.9 | 345.35 | B5/B14 | |
4.3 | 766 | 2.1 | 320.49 | B5/B14 | |
5.1 | 655 | 2.4 | 274.13 | B5/B14 | |
6.2 | 532 | 3.0 | 222.80 | B5/B14 | |
6.8 | 485 | 3.3 | 203.06 | B5/B14 | |
8.0 | 416 | 3.8 | 173.97 | B5/B14 | |
n1=900 80M/6A 71C/6 |
2.3 | 1439 | 1.2 | 394.32 | B5/B14 |
2.7 | 1260 | 1.3 | 345.35 | B5/B14 | |
2.9 | 1169 | 1.4 | 320.49 | B5/B14 | |
3.4 | 1000 | 1.7 | 274.13 | B5/B14 | |
4.1 | 813 | 2.1 | 222.80 | B5/B14 | |
4.5 | 741 | 2.3 | 203.06 | B5/B14 | |
5.3 | 635 | 2.6 | 173.97 | B5/B14 | |
6.5 | 516 | 3.3 | 141.39 | B5/B14 | |
7.1 | 470 | 3.6 | 128.86 | B5/B14 | |
0,55 кВт n1=2800 71M/2B |
7.2 | 668 | 1.8 | 394.32 | B5/B14 |
8.2 | 585 | 2.1 | 345.35 | B5/B14 | |
8.8 | 543 | 2.2 | 320.49 | B5/B14 | |
10.3 | 465 | 2.6 | 274.13 | B5/B14 | |
12.7 | 378 | 3.2 | 222.80 | B5/B14 | |
13.9 | 344 | 3.5 | 203.06 | B5/B14 | |
n1=1400 80M/4A 71M/4C |
3.6 | 1391 | 1.2 | 394.32 | B5/B14 |
4.1 | 1218 | 1.3 | 345.35 | B5/B14 | |
4.4 | 1130 | 1.4 | 320.49 | B5/B14 | |
5.1 | 967 | 1.7 | 274.13 | B5/B14 | |
6.3 | 786 | 2.0 | 222.80 | B5/B14 | |
6.9 | 716 | 2.2 | 203.06 | B5/B14 | |
8.0 | 614 | 2.6 | 173.97 | B5/B14 | |
9.9 | 499 | 3.2 | 141.39 | B5/B14 | |
10.9 | 454 | 3.5 | 128.86 | B5/B14 | |
n1=900 80M/6B |
2.9 | 1738 | 1.0 | 320.49 | B5/B14 |
3.4 | 1487 | 1.1 | 274.13 | B5/B14 | |
4.1 | 1208 | 1.4 | 222.80 | B5/B14 | |
4.5 | 1101 | 1.5 | 203.06 | B5/B14 | |
5.3 | 944 | 1.8 | 173.97 | B5/B14 | |
6.5 | 767 | 2.2 | 141.39 | B5/B14 | |
7.1 | 699 | 2.4 | 128.86 | B5/B14 | |
8.3 | 601 | 2.8 | 110.73 | B5/B14 | |
9.2 | 545 | 3.1 | 100.51 | B5/B14 | |
11.3 | 443 | 3.8 | 81.69 | B5/B14 | |
0,75 кВт n1=2800 80B/2A 71M/2C |
7.5 | 874 | 1.4 | 394.32 | B5/B14 |
8.5 | 766 | 1.6 | 345.35 | B5/B14 | |
9.2 | 711 | 1.7 | 320.49 | B5/B14 | |
10.7 | 608 | 2.0 | 274.13 | B5/B14 | |
13.2 | 494 | 2.5 | 222.80 | B5/B14 | |
14.5 | 450 | 2.7 | 203.06 | B5/B14 | |
16.9 | 386 | 3.2 | 173.97 | B5/B14 | |
20.8 | 313 | 3.9 | 141.39 | B5/B14 | |
n1=1400 80M/4B |
4.1 | 1661 | 1.0 | 345.35 | B5/B14 |
4.4 | 1541 | 1.0 | 320.49 | B5/B14 | |
5.1 | 1318 | 1.2 | 274.13 | B5/B14 | |
6.3 | 1071 | 1.5 | 222.80 | B5/B14 | |
6.9 | 977 | 1.6 | 203.06 | B5/B14 | |
8.0 | 837 | 1.9 | 173.97 | B5/B14 | |
9.9 | 680 | 2.4 | 141.39 | B5/B14 | |
10.9 | 620 | 2.6 | 128.86 | B5/B14 | |
12.6 | 532 | 3.0 | 110.73 | B5/B14 | |
13.9 | 483 | 3.3 | 100.51 | B5/B14 | |
n1=900 90S/6A 80C/6 |
4.2 | 1639 | 1.0 | 222.80 | B5/B14 |
4.6 | 1494 | 1.1 | 203.06 | B5/B14 | |
5.3 | 1280 | 1.3 | 173.97 | B5/B14 | |
6.5 | 1040 | 1.6 | 141.39 | B5/B14 | |
7.2 | 948 | 1.8 | 128.86 | B5/B14 | |
8.4 | 815 | 2.1 | 110.73 | B5/B14 | |
9.2 | 739 | 2.3 | 100.51 | B5/B14 | |
11.3 | 601 | 2.8 | 81.69 | B5/B14 | |
12.4 | 548 | 3.1 | 74.45 | B5/B14 | |
0,92 кВт n1=1400 80M/4 |
5.1 | 1606 | 1.0 | 274.13 | B5/B14 |
6.3 | 1305 | 1.2 | 222.80 | B5/B14 | |
6.9 | 1189 | 1.3 | 203.06 | B5/B14 | |
8.1 | 1019 | 1.6 | 173.97 | B5/B14 | |
10.0 | 828 | 1.9 | 141.39 | B5/B14 | |
10.9 | 755 | 2.1 | 128.86 | B5/B14 | |
12.7 | 649 | 2.5 | 110.73 | B5/B14 | |
14.0 | 589 | 2.7 | 100.51 | B5/B14 | |
17.3 | 479 | 3.3 | 81.69 | B5/B14 | |
18.9 | 436 | 3.7 | 74.45 | B5/B14 | |
1,1 кВт n1=2800 80M/2B |
8.3 | 1158 | 1.0 | 345.35 | B5/B14 |
8.9 | 1075 | 1.1 | 320.49 | B5/B14 | |
10.4 | 919 | 1.3 | 274.13 | B5/B14 | |
12.8 | 747 | 1.6 | 222.80 | B5/B14 | |
14.0 | 681 | 1.8 | 203.06 | B5/B14 | |
16.4 | 584 | 2.1 | 173.97 | B5/B14 | |
20.2 | 474 | 2.6 | 141.39 | B5/B14 | |
22.1 | 432 | 2.8 | 128.86 | B5/B14 | |
25.7 | 371 | 3.3 | 110.73 | B5/B14 | |
28.4 | 337 | 3.6 | 100.51 | B5/B14 | |
n1=1400 90S/4A 80M/4C |
6.3 | 1560 | 1.0 | 222.80 | B5/B14 |
6.9 | 1422 | 1.1 | 203.06 | B5/B14 | |
8.1 | 1218 | 1.3 | 173.97 | B5/B14 | |
10.0 | 990 | 1.6 | 141.39 | B5/B14 | |
10.9 | 902 | 1.8 | 128.86 | B5/B14 | |
12.7 | 775 | 2.1 | 110.73 | B5/B14 | |
14.0 | 704 | 2.3 | 100.51 | B5/B14 | |
17.3 | 572 | 2.8 | 81.69 | B5/B14 | |
18.9 | 521 | 3.1 | 74.45 | B5/B14 | |
n1=900 90L/6B |
6.6 | 1509 | 1.1 | 141.39 | B5/B14 |
7.3 | 1375 | 1.2 | 128.86 | B5/B14 | |
8.4 | 1182 | 1.4 | 110.73 | B5/B14 | |
9.3 | 1073 | 1.6 | 100.51 | B5/B14 | |
11.4 | 872 | 1.9 | 81.69 | B5/B14 | |
12.6 | 795 | 2.1 | 74.45 | B5/B14 | |
1,5 кВт n1=900 100L/6A |
8.5 | 1603 | 1.0 | 110.73 | B5/B14 |
9.4 | 1455 | 1.2 | 100.51 | B5/B14 | |
11.5 | 1183 | 1.4 | 81.69 | B5/B14 | |
12.6 | 1078 | 1.6 | 74.45 | B5/B14 | |
n1=2800 90S/2A 80M/2C |
12.8 | 1016 | 1.2 | 222.80 | B5/B14 |
14.1 | 926 | 1.3 | 203.06 | B5/B14 | |
16.4 | 793 | 1.5 | 173.97 | B5/B14 | |
20.2 | 644 | 1.9 | 141.39 | B5/B14 | |
22.2 | 587 | 2.1 | 128.86 | B5/B14 | |
25.8 | 505 | 2.4 | 110.73 | B5/B14 | |
28.5 | 458 | 2.7 | 100.51 | B5/B14 | |
35.0 | 372 | 3.3 | 81.69 | B5/B14 | |
38.4 | 339 | 3.6 | 74.45 | B5/B14 | |
n1=900 100L/6 |
9.4 | 1785 | 0.9 | 100.51 | B5/B14 |
11.6 | 1451 | 1.2 | 81.69 | B5/B14 | |
12.7 | 1322 | 1.3 | 74.45 | B5/B14 | |
1,85 кВт n1=1400 90L/4 |
10.0 | 1665 | 1.0 | 141.39 | B5/B14 |
10.9 | 1518 | 1.1 | 128.86 | B5/B14 | |
12.7 | 1304 | 1.2 | 110.73 | B5/B14 | |
14.0 | 1184 | 1.4 | 100.51 | B5/B14 | |
17.3 | 962 | 1.7 | 81.69 | B5/B14 | |
18.9 | 877 | 1.8 | 74.45 | B5/B14 | |
2,2 кВт n1=1400 100L/4A |
12.7 | 1551 | 1.0 | 110.73 | B5/B14 |
14.0 | 1408 | 1.1 | 100.51 | B5/B14 | |
17.3 | 1144 | 1.4 | 81.69 | B5/B14 | |
18.9 | 1043 | 1.5 | 74.45 | B5/B14 | |
n1=2800 90L/2A |
16.4 | 1163 | 1.0 | 173.97 | B5/B14 |
20.2 | 945 | 1.3 | 141.39 | B5/B14 | |
22.2 | 861 | 1.4 | 128.86 | B5/B14 | |
25.8 | 740 | 1.6 | 110.73 | B5/B14 | |
28.5 | 672 | 1.8 | 100.51 | B5/B14 | |
35.0 | 546 | 2.2 | 81.69 | B5/B14 | |
38.4 | 498 | 2.4 | 74.45 | B5/B14 | |
3,0 кВт n1=2800 100L/2A |
26.1 | 999 | 1.2 | 110.73 | B5/B14 |
28.8 | 907 | 1.3 | 100.51 | B5/B14 | |
35.4 | 737 | 1.6 | 81.69 | B5/B14 | |
38.8 | 672 | 1.8 | 74.45 | B5/B14 | |
n1=1400 100L/4B |
17.3 | 1560 | 1.0 | 81.69 | B5/B14 |
18.9 | 1422 | 1.1 | 74.45 | B5/B14 | |
4,0 кВт n1=2800 112M/2A 100L/2C |
35.4 | 983 | 1.2 | 81.69 | B5/B14 |
38.8 | 896 | 1.4 | 74.45 | B5/B14 |
Общие характеристики:
Смазка:
Редукторы D/M503 поставляются с синтетическим и минеральным маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Рекомендованное количество масла [л] в зависимости от монтажного положения приведены в таблице.
D/M | 503 |
M1-M3 | 5.4 |
M2 | 6.8 |
M4 | 7.0 |
M5 | 5.7 |
M6 | 3.9 |
Радиальные и осевые нагрузки:
Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
D/M | 503 |
A | 190 |
B | 150 |
M (FR2max) [kN] | 18.0 |
D (FR2max) [kN] | 7.2 |
