Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7,5 до 100;
- подходят для электродвигателей четырех габаритных размеров (90, 100/112, 132);
- обеспечивают крутящий момент на выходе от 334 до 1050 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 7,5 до 100;
- подходят для электродвигателей четырех габаритных размеров (90, 100/112, 132);
- обеспечивают крутящий момент на выходе от 334 до 1050 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Характеристики редуктора IRW130 в зависимости от мощности электродвигателя и передаточного числа:
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор |
i передаточное число |
Фланец IEC |
1,1 кВт n1=1400 90S4 |
23 | 329 | 2,7 | 60 | B5 |
18 | 414 | 2 | 80 | B5 | |
14 | 480 | 1,5 | 100 | B5 | |
n1=900 90L6 |
11 | 598 | 1,5 | 80 | B5 |
9 | 689 | 1,1 | 100 | B5 | |
1,5 кВт n1=1400 90L4 |
23 | 448 | 2 | 60 | B5 |
18 | 565 | 1,5 | 80 | B5 | |
14 | 655 | 1,1 | 100 | B5 | |
n1=900 100L6 |
11 | 815 | 1,1 | 80 | B5 |
9 | 939 | 0,8 | 100 | B5 | |
1,85 кВт n1=1400 90LB4 |
23 | 553 | 1,6 | 60 | B5 |
18 | 697 | 1,2 | 80 | B5 | |
14 | 808 | 0,9 | 100 | B5 | |
2,2 кВт n1=1400 100LA4 |
35 | 456 | 2,3 | 40 | B5 |
28 | 563 | 1,7 | 50 | B5 | |
23 | 657 | 1,4 | 60 | B5 | |
18 | 828 | 1 | 80 | B5 | |
14 | 960 | 0,8 | 100 | B5 | |
n1=900 112M6 |
18 | 852 | 1,2 | 50 | B5 |
15 | 980 | 1 | 60 | B5 | |
3 кВт n1=1400 100LB4 |
35 | 622 | 1,7 | 40 | B5 |
28 | 767 | 1,3 | 50 | B5 | |
23 | 896 | 1 | 60 | B5 | |
n1=900 132S6 |
36 | 645 | 1,6 | 25 | B5 |
30 | 735 | 1,6 | 30 | B5 | |
23 | 942 | 1,2 | 40 | B5 | |
5 кВт n1=1400 112M4 |
70 | 458 | 2 | 20 | B5 |
56 | 566 | 1,6 | 25 | B5 | |
47 | 647 | 1,6 | 30 | B5 | |
35 | 829 | 1,3 | 40 | B5 | |
23 | 545 | 0,9 | 50 | B5 | |
n1=900 132L6 |
45 | 696 | 1,5 | 20 | B5/B14 |
36 | 860 | 1,2 | 25 | B5/B14 | |
30 | 980 | 1,2 | 30 | B5/B14 | |
5,5 кВт n1=1400 132S4 |
187 | 250 | 3 | 7,5 | B5/B14 |
140 | 330 | 2,5 | 10 | B5/B14 | |
93 | 484 | 1,9 | 15 | B5/B14 | |
70 | 630 | 1,4 | 20 | B5/B14 | |
56 | 778 | 1,2 | 25 | B5/B14 | |
47 | 889 | 1,2 | 30 | B5/B14 | |
35 | 1141 | 0,9 | 40 | B5/B14 | |
7,5 кВт n1=1400 132MA4 |
187 | 341 | 2,2 | 7,5 | B5/B14 |
140 | 450 | 1,8 | 10 | B5/B14 | |
93 | 660 | 1,4 | 15 | B5/B14 | |
70 | 860 | 1,1 | 20 | B5/B14 | |
56 | 1062 | 0,9 | 2,5 | B5/B14 | |
47 | 1213 | 0,9 | 30 | B5/B14 |
Общие характеристики:
Смазка:
Редукторы IRW130 поставляются с синтетическим маслом (4,5 л), обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

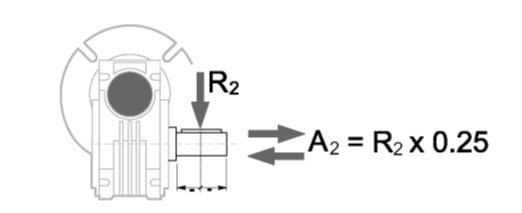

Радиальные и осевые нагрузки:
Допустимая радиальная консольная нагрузка на выходном валу (Fr), Н | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
i | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
n2 | 280 | 187 | 140 | 93 | 70 | 56 | 47 | 35 | 28 | 23 | 18 | 14 |
Fr | 4433 | 5112 | 5610 | 6424 | 7057 | 7645 | 8052 | 8912 | 9590 | 10224 | 11219 | 12124 |

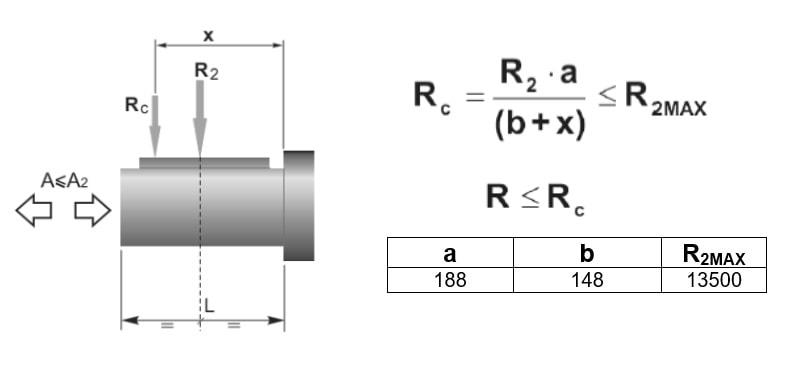

Если радиальная нагрузка распределена не в центральной линии вала, то следует рассчитать эффективную радиальную нагрузку по формуле:
Типо-размер | i | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
IRW130 | m | / | 7 | 7 | 7 | 5.4 | 4.4 | 7 | 5.4 | 4.4 | 3.75 | 2.75 | 2.25 |
z1 | / | 4 | 3 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | |
y | / | 29°15' | 22°47' | 15°39' | 13°47' | 12°24' | 7°58' | 7°00' | 6°17' | 6°7' | 3°56' | 3°41' | |
nd | / | 0.911 | 0.891 | 0.872 | 0.860 | 0.845 | 0.803 | 0.779 | 0.758 | 0.749 | 0.671 | 0.657 | |
ns | / | 0.721 | 0.691 | 0.631 | 0.610 | 0.583 | 0.492 | 0.460 | 0.435 | 0.406 | 0.335 | 0.308 |

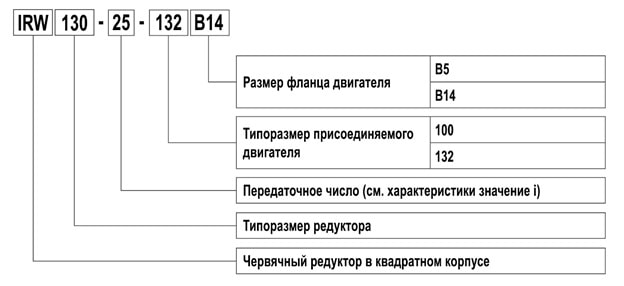

Схема формирования заказа редуктора IRW130
