Сдвоенный червячный редуктор представляет собой скрутку двух червячных редукторов, которые обеспечивают передаточное число от 75 до 3000. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 75 до 3000;
- подходят для электродвигателей трех габаритных размеров (56, 63, 71);
- обеспечивают крутящий момент на выходе от 58 до 496 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Пример применения
Сдвоенный червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования, сварочные станки, подачи твердого топлива в котел. Заказать сдвоенный червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Сдвоенный червячный редуктор представляет собой скрутку двух червячных редукторов, которые обеспечивают передаточное число от 75 до 3000. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные особенности:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 75 до 3000;
- подходят для электродвигателей трех габаритных размеров (56, 63, 71);
- обеспечивают крутящий момент на выходе от 58 до 496 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Пример применения
Сдвоенный червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования, сварочные станки, подачи твердого топлива в котел. Заказать сдвоенный червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Характеристики сдвоенного редуктора 74Q в зависимости от мощности электродвигателя и передаточного числа.
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор | i передаточное число | Фланец IEC |
0,06 кВт n1=1400 56А4 |
0,93 | 221 | 1,7 | 1500 | B5 |
0,78 | 248 | 1,5 | 1800 | B5 | |
0,58 | 296 | 1,2 | 2400 | B5 | |
0,47 | 349 | 0,9 | 3000 | B5 | |
0,09 кВт n1=1400 56B4 |
0,93 | 331 | 1,1 | 1500 | B5 |
0,78 | 372 | 1 | 1800 | B5 | |
0,58 | 444 | 0,8 | 2400 | B5 | |
0,12 кВт n1=14000 63А4 |
4,7 | 120 | 3,1 | 300 | B5/B14 |
3,5 | 143 | 2,4 | 400 | B5/B14 | |
2,8 | 168 | 1,8 | 500 | B5/B14 | |
2,3 | 219 | 1,7 | 600 | B5/B14 | |
1,9 | 260 | 1,4 | 750 | B5/B14 | |
1,6 | 299 | 1,3 | 900 | B5/B14 | |
1,2 | 358 | 1 | 1200 | B5/B14 | |
0,9 | 442 | 0,8 | 1500 | B5/B14 | |
0,8 | 496 | 0,8 | 1800 | B5/B14 | |
0,18 кВт n1=1400 63В4 |
18,7 | 58 | 4,8 | 75 | B5/B14 |
14 | 75 | 3,7 | 100 | B5/B14 | |
9,3 | 105 | 3,4 | 150 | B5/B14 | |
7 | 132 | 2,7 | 200 | B5/B14 | |
5,6 | 162 | 2 | 250 | B5/B14 | |
4,7 | 179 | 2,1 | 300 | B5/B14 | |
3,5 | 215 | 1,6 | 400 | B5/B14 | |
2,8 | 253 | 1,2 | 500 | B5/B14 | |
2,3 | 329 | 1,1 | 600 | B5/B14 | |
1,9 | 390 | 1 | 750 | B5/B14 | |
1,6 | 449 | 0,8 | 900 | B5/B14 | |
0,25 кВт n1=1400 71А4 |
18,7 | 80 | 3,5 | 75 | B5/B14 |
14 | 105 | 2,7 | 100 | B5/B14 | |
9,3 | 146 | 2,5 | 150 | B5/B14 | |
7 | 183 | 2 | 200 | B5/B14 | |
5,6 | 183 | 2 | 200 | B5/B14 | |
4,7 | 249 | 1,5 | 300 | B5/B14 | |
3,5 | 298 | 1,2 | 400 | B5/B14 | |
2,8 | 351 | 0,9 | 500 | B5/B14 | |
2,3 | 457 | 0,8 | 600 | B5/B14 | |
0,37 кВт n1=1400 71В4 |
18,7 | 119 | 2,3 | 75 | B5/B14 |
14 | 155 | 1,8 | 100 | B5/B14 | |
9,3 | 216 | 1,7 | 150 | B5/B14 | |
7 | 271 | 1,3 | 200 | B5/B14 | |
5,6 | 334 | 1 | 250 | B5/B14 | |
4,7 | 369 | 1 | 300 | B5/B14 | |
3,5 | 441 | 0,8 | 400 | B5/B14 |
Общие характеристики:

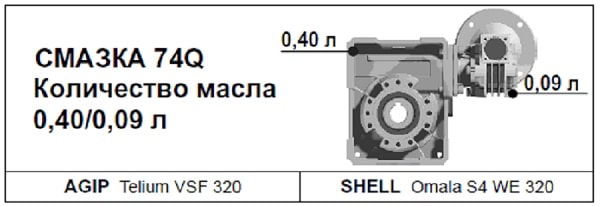

Смазка:
Сдвоенные редукторы 74Q поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Тип синтетического масла и рекомендованное количество приведены в таблице.
Радиальные и осевые нагрузки:
Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
