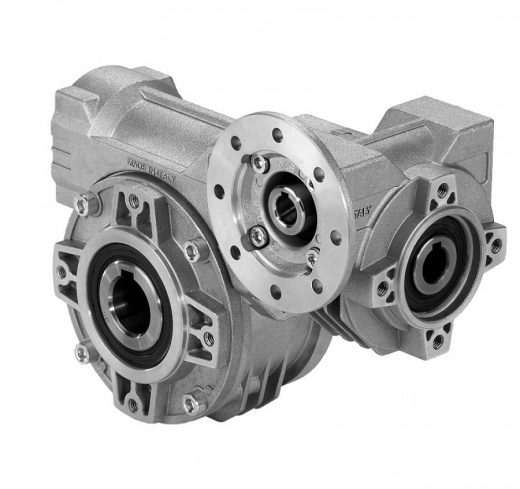

Сдвоенный червячный редуктор представляет собой скрутку двух червячных редукторов, которые обеспечивают передаточное число от 75 до 3000. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 75 до 3000;
- подходят для электродвигателей трех габаритных размеров (56, 63);
- обеспечивают крутящий момент на выходе от 39 до 313 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Сдвоенный червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования, сварочные станки, подачи твердого топлива в котел. Заказать сдвоенный червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Сдвоенный червячный редуктор представляет собой скрутку двух червячных редукторов, которые обеспечивают передаточное число от 75 до 3000. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 75 до 3000;
- подходят для электродвигателей трех габаритных размеров (56, 63);
- обеспечивают крутящий момент на выходе от 39 до 313 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Сдвоенный червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования, сварочные станки, подачи твердого топлива в котел. Заказать сдвоенный червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Характеристики редуктора 633 в зависимости от мощности электродвигателя и передаточного числа:
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор |
i передаточное число |
Фланец IEC |
0,06 кВт n1=1400 56A4 |
2,8 | 79 | 2,7 | 500 | B5/B14 |
2,3 | 93 | 2,5 | 600 | B5/B14 | |
1,9 | 111 | 1,9 | 750 | B5/B14 | |
1,6 | 119 | 1,6 | 900 | B5/B14 | |
1,2 | 156 | 1,5 | 1200 | B5/B14 | |
0,93 | 188 | 1,1 | 1500 | B5/B14 | |
0,78 | 201 | 1 | 1800 | B5/B14 | |
0,58 | 241 | 1 | 2400 | B5/B14 | |
0,47 | 313 | 0,7 | 3000 | B5/B14 | |
0,09 кВт n1=1400 56B4 |
7 | 63 | 3,4 | 200 | B5/B14 |
5,6 | 76 | 2,8 | 250 | B5/B14 | |
4,7 | 77 | 3 | 300 | B5/B14 | |
3,5 | 99 | 2,3 | 400 | B5/B14 | |
2,8 | 118 | 1,8 | 500 | B5/B14 | |
2,3 | 139 | 1,7 | 600 | B5/B14 | |
1,9 | 167 | 1,3 | 750 | B5/B14 | |
1,6 | 179 | 1,1 | 300 | B5/B14 | |
1,2 | 235 | 1 | 1200 | B5/B14 | |
0,93 | 281 | 0,7 | 1500 | B5/B14 | |
0,12 кВт n1=14000 63A4 |
18,7 | 39 | 3,3 | 75 | B5/B14 |
14 | 48 | 2,5 | 100 | B5/B14 | |
9,3 | 66 | 2,5 | 150 | B5/B14 | |
7 | 85 | 2,5 | 200 | B5/B14 | |
5,6 | 101 | 2,1 | 250 | B5/B14 | |
4,7 | 102 | 2,2 | 300 | B5/B14 | |
3,5 | 132 | 1,7 | 400 | B5/B14 | |
2,8 | 158 | 1,3 | 500 | B5/B14 | |
2,3 | 185 | 1,2 | 600 | B5/B14 | |
1,9 | 222 | 0,9 | 750 | B5/B14 | |
1,6 | 238 | 0,8 | 900 | B5/B14 | |
1,2 | 313 | 0,7 | 1200 | B5/B14 | |
0,18 кВт n1=1400 63B4 |
18,7 | 56 | 2,2 | 75 | B5/B14 |
14 | 72 | 1,7 | 100 | B5/B14 | |
9,3 | 100 | 1,7 | 150 | B5/B14 | |
7 | 127 | 1,7 | 200 | B5/B14 | |
5,6 | 151 | 1,4 | 250 | B5/B14 | |
4,7 | 153 | 1,5 | 300 | B5/B14 | |
3,5 | 197 | 1,2 | 400 | B5/B14 | |
2,8 | 237 | 0,9 | 500 | B5/B14 | |
2,3 | 278 | 0,8 | 600 | B5/B14 |
Общие характеристики:
Смазка:
Сдвоенные редукторы 633 поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Тип синтетического масла и рекомендованное количество приведены в таблице.
Радиальные и осевые нагрузки:
Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
