Сдвоенный червячный редуктор представляет собой скрутку двух червячных редукторов, которые обеспечивают передаточное число от 75 до 3000. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 75 до 3000;
- подходят для электродвигателей трех габаритных размеров (56, 63);
- обеспечивают крутящий момент на выходе от 28 до 276 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Сдвоенный червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования, сварочные станки, подачи твердого топлива в котел. Заказать сдвоенный червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Сдвоенный червячный редуктор представляет собой скрутку двух червячных редукторов, которые обеспечивают передаточное число от 75 до 3000. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.
Основные возможности и преимущества
Благодаря своим конструктивным особенностям червячные редукторы:
- работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
- компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
- плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
- способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
- передаточные значения от 75 до 3000;
- подходят для электродвигателей трех габаритных размеров (56, 63);
- обеспечивают крутящий момент на выходе от 28 до 276 Нм (в зависимости от передаточного числа и мощности электродвигателя).
Области применения:
Сдвоенный червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования, сварочные станки, подачи твердого топлива в котел. Заказать сдвоенный червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).
Характеристики редуктора 503 в зависимости от мощности электродвигателя и передаточного числа:
Р [кВт] | n2 [об/мин] | M2 [Нм] | sf сервис-фактор |
i передаточное число |
Фланец IEC |
0,06 кВт n1=1400 56A4 |
9,3 | 33 | 4,1 | 150 | B5/B14 |
7 | 841 | 2,9 | 200 | B5/B14 | |
5,6 | 50 | 2,2 | 250 | B5/B14 | |
4,7 | 53 | 2,5 | 300 | B5/B14 | |
3,5 | 66 | 1,8 | 400 | B5/B14 | |
2,8 | 76 | 1,6 | 500 | B5/B14 | |
2,3 | 95 | 1,4 | 600 | B5/B14 | |
1,9 | 109 | 1,2 | 750 | B5/B14 | |
1,6 | 127 | 1,1 | 900 | B5/B14 | |
1,2 | 156 | 0,8 | 1200 | B5/B14 | |
0,93 | 176 | 0,8 | 1500 | B5/B14 | |
0,78 | 195 | 0,7 | 1800 | B5/B14 | |
0,58 | 241 | 0,5 | 2400 | B5/B14 | |
0,47 | 276 | 0,4 | 3000 | B5/B14 | |
0,09 кВт n1=1400 56B4 |
18,7 | 28 | 4,3 | 75 | B5/B14 |
14 | 36 | 3,4 | 100 | B5/B14 | |
9,3 | 49 | 2,8 | 150 | B5/B14 | |
7 | 61 | 2 | 200 | B5/B14 | |
5,6 | 74 | 1,5 | 250 | B5/B14 | |
4,7 | 80 | 1,7 | 300 | B5/B14 | |
3,5 | 99 | 1,2 | 400 | B5/B14 | |
2,8 | 113 | 1,1 | 500 | B5/B14 | |
2,3 | 143 | 0,9 | 600 | B5/B14 | |
1,9 | 164 | 0,8 | 750 | B5/B14 | |
1,6 | 190 | 0,7 | 900 | B5/B14 | |
0,12 кВт n1=14000 63A4 |
4,7 | 107 | 1,3 | 300 | B5/B14 |
3,5 | 132 | 0,9 | 400 | B5/B14 | |
2,8 | 151 | 0,8 | 500 | B5/B14 | |
0,18 кВт n1=1400 63B4 |
18,7 | 56 | 2,2 | 75 | B5/B14 |
14 | 72 | 1,7 | 100 | B5/B14 | |
9,3 | 98 | 1,4 | 150 | B5/B14 | |
7 | 123 | 1 | 200 | B5/B14 | |
5,6 | 149 | 0,7 | 250 | B5/B14 | |
4,7 | 160 | 0,8 | 300 | B5/B14 |
Общие характеристики:

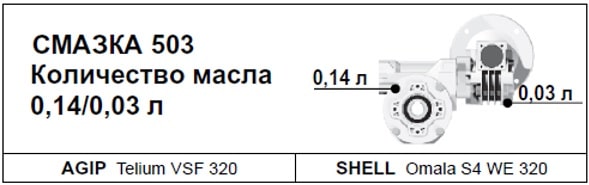

Смазка:
Сдвоенные редукторы 503 поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Тип синтетического масла и рекомендованное количество приведены в таблице.

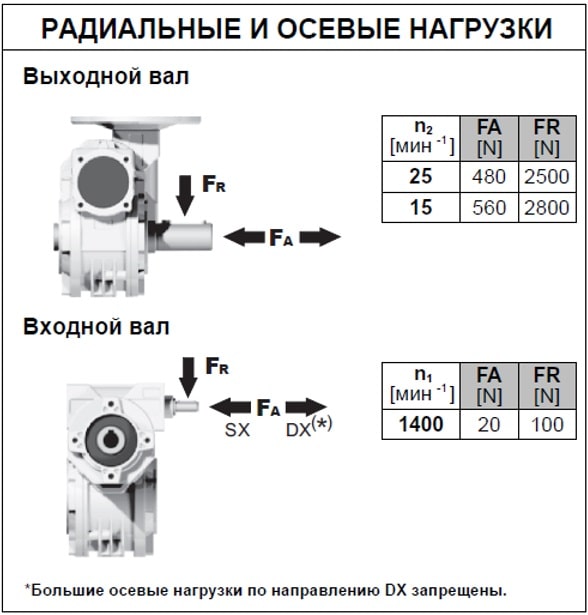

Радиальные и осевые нагрузки:
Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
