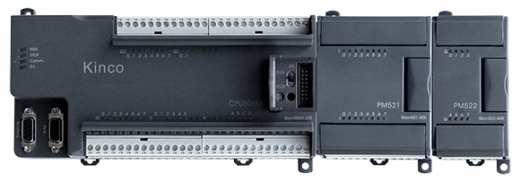

K5 – это модульные контроллеры с программируемой логикой, предназначенные для построения систем автоматического регулирования низкой и средней сложности. Область применения ПЛК серии K5 охватывает автоматизацию: текстильных и упаковочных машин, фрезерных и древообрабатывающих станков, камер сушки и обжига кирпича, конвейерных линий, централизованных систем управления технологическим процессом. Центральные процессоры (CPU) серии K-5 оснащены встроенными входами и выходами, что позволяет применять эти изделия в качестве готовых блоков управления. Количество и тип I/O варьируется и зависит от конкретной модели. САР, построенные на базе контроллеров серии К-5, позволяют адаптировать систему к решению новых задач управления технологическим процессом, к ПЛК может быть подключено до 10 сигнальных и коммуникационных (интерфейс CAN, протокол CANopen) модулей. Широкий модельный ряд модулей ввода/вывода дискретных, аналоговых сигналов (аналоговые модули поддерживают выходные сигналы датчиков: 4-20mA / 0-20mA / 1-5В / 0-10В /Pt100 / Pt1000 / Cu50 / Cu100/ термопары J, K, S, E) расширяет функционал ПЛК. Все ПЛК и модули устанавливаются на DIN рейку, шинные соединители входят в комплект поставки. Контроллеры серии K5 имеют возможность работы в системах реального времени. Стандартные модели ПЛК серии K5 имеют два порта RS-485/RS-232 с поддержкой протокола Modbus RTU, режим master/slave (порт RS-485 работают в режиме ведущий/ведомый, порт RS-232 только в режиме slave). Максимальная скорость обмена данными по портам RS-485 и RS-232 - 115.2 Кбит/сек. Разработка логики управления для контроллеров осуществляется в среде Kinco Builder, которая имеет интуитивно понятный интерфейс и поддерживает широкий набор функций. Kinco Builder позволяет максимально упростить процесс разработки и отладки программы. Среда имеет возможность производить отладку программы в двух режимах: онлайн симуляция - необходимо загрузить проект и подключится к устройству, офлайн симуляция - проверка логики управления без загрузки проекта в устройство, т.е. без физического наличия ПЛК. Высокое быстродействие ПЛК, поддержка математики с плавающей запятой позволяют выполнять эффективную обработку данных. Возможность реализации функций ПИД-регулятора, расширяют область применения, на одном ПЛК может быть реализовано до 8 независимых контуров с ПИД-регуляторами.
- Kinco-K5 CPU обеспечивает два высокоскоростных счетчика с 12 различными режимами работы;
- Kinco-K5 CPU имеет два встроенных генератора импульсов с частотой до 200 кГц, которые поддерживают PTO (Pulse Train Output - выход последовательности импульсов) или PWM (широтно-импульсная модуляция);
- Модуль CPU может выполнять функции ведущего устройства CANopen и свободного протокола при подключении к модулю шины CAN K541;
- Различные типы модулей, Kinco-K5 предлагает около 20 видов моделей.
K5 – это модульные контроллеры с программируемой логикой, предназначенные для построения систем автоматического регулирования низкой и средней сложности. Область применения ПЛК серии K5 охватывает автоматизацию: текстильных и упаковочных машин, фрезерных и древообрабатывающих станков, камер сушки и обжига кирпича, конвейерных линий, централизованных систем управления технологическим процессом. Центральные процессоры (CPU) серии K-5 оснащены встроенными входами и выходами, что позволяет применять эти изделия в качестве готовых блоков управления. Количество и тип I/O варьируется и зависит от конкретной модели. САР, построенные на базе контроллеров серии К-5, позволяют адаптировать систему к решению новых задач управления технологическим процессом, к ПЛК может быть подключено до 10 сигнальных и коммуникационных (интерфейс CAN, протокол CANopen) модулей. Широкий модельный ряд модулей ввода/вывода дискретных, аналоговых сигналов (аналоговые модули поддерживают выходные сигналы датчиков: 4-20mA / 0-20mA / 1-5В / 0-10В /Pt100 / Pt1000 / Cu50 / Cu100/ термопары J, K, S, E) расширяет функционал ПЛК. Все ПЛК и модули устанавливаются на DIN рейку, шинные соединители входят в комплект поставки. Контроллеры серии K5 имеют возможность работы в системах реального времени. Стандартные модели ПЛК серии K5 имеют два порта RS-485/RS-232 с поддержкой протокола Modbus RTU, режим master/slave (порт RS-485 работают в режиме ведущий/ведомый, порт RS-232 только в режиме slave). Максимальная скорость обмена данными по портам RS-485 и RS-232 - 115.2 Кбит/сек. Разработка логики управления для контроллеров осуществляется в среде Kinco Builder, которая имеет интуитивно понятный интерфейс и поддерживает широкий набор функций. Kinco Builder позволяет максимально упростить процесс разработки и отладки программы. Среда имеет возможность производить отладку программы в двух режимах: онлайн симуляция - необходимо загрузить проект и подключится к устройству, офлайн симуляция - проверка логики управления без загрузки проекта в устройство, т.е. без физического наличия ПЛК. Высокое быстродействие ПЛК, поддержка математики с плавающей запятой позволяют выполнять эффективную обработку данных. Возможность реализации функций ПИД-регулятора, расширяют область применения, на одном ПЛК может быть реализовано до 8 независимых контуров с ПИД-регуляторами.
- Kinco-K5 CPU обеспечивает два высокоскоростных счетчика с 12 различными режимами работы;
- Kinco-K5 CPU имеет два встроенных генератора импульсов с частотой до 200 кГц, которые поддерживают PTO (Pulse Train Output - выход последовательности импульсов) или PWM (широтно-импульсная модуляция);
- Модуль CPU может выполнять функции ведущего устройства CANopen и свободного протокола при подключении к модулю шины CAN K541;
- Различные типы модулей, Kinco-K5 предлагает около 20 видов моделей.
Высокоскоростной счетчик
• ЦП Kinco-K5 имеет два высокоскоростных счетчика с 12 различными режимами работы, поддерживает однофазную частоту до 60 кГц и двухфазную (фазу A/B) частоту до 20 кГц. В различных режимах каждый счетчик имеет собственные входы для синхронизации, управления направлением, пуска и сброса, а также имеет 32-битное текущее значение и заданное значение.
Высокий-импульсный выход скорости
• ЦП Kinco-K5 имеет два встроенных генератора импульсов с частотой до 200 кГц, которые поддерживают PTO (Pulse Train Output - выход последовательности импульсов) или PWM (широтно-импульсная модуляция). Программное обеспечение KincoBuilder обеспечивает абсолютное положение, относительное положение, инструкции возврата в исходное положение, толчковый режим и быструю остановку и т. д. Kinco-K5, в сочетании с шаговым двигателем или сервосистемой, может реализовать удобное управление положением.
Функция связи по шине CAN
• Модуль ЦП может обеспечивать функцию ведущего устройства CANopen и свободного протокола путем подключения к модулю шины CAN K541. Функция ведущего устройства CANOpen соответствует стандарту DS301. Он поддерживает скорость передачи данных до 1 Мбит/с, 72 подчиненных станции CANopen, до 256 TPDO и 256 RPDO. Подключение K5 к сервоприводу серии CD/FD/JD/ED через шину CANopen позволяет легко реализовать многоосевое управление движением с помощью простой проводки и высокой надежности.
Последовательный порт связи
• Модуль ЦП имеет 1 порт RS232 и до 2 последовательных портов связи RS485, поддерживает протокол Modbus RTU master/slave и свободный протокол. Каждый порт RS485 поддерживает до 32 устройств, которые могут быть объединены в сеть.
Функция Soft-PID
• Kinco-K5 обеспечивает функцию мягкого ПИД-управления с помощью функционального блока (по умолчанию). Пользователь может вызвать в программе не более 4 функциональных блоков ПИД-регулятора. Функциональный блок PID может принимать значение сигнала AI в качестве значения PV для PID, в то же время отправлять выходное значение PID непосредственно в модуль AO для вывода.
Различные типы модулей
• ПЛК серии Kinco-K5 состоят из модулей ЦП и модулей расширения. Kinco-K5 предлагает около 20 типов моделей для различных приложений. Модули ЦП интегрируются с определенным количеством точек ввода-вывода на корпусе. Если точек ввода-вывода недостаточно для приложения, пользователь может подключить до 10 модулей расширения с количеством точек до 200 для соответствия большинству приложений автоматизации.
Встроенный источник питания датчика постоянного тока 24 В
• Модули ЦП обеспечивают питание 24 В пост. тока (название клеммы: VO+, VO-) с максимальным током 300 мА или 500 мА. Они могут подавать 24 В пост. тока на подключенную панель текстового дисплея, HMI, а также точки цифрового входа.
|
Модель CPU |
Артикул |
Особенности | |||||||||
| Напряжение питания | DI | DO | AI | AO |
Высокоскоростные входы |
Высокоскоростные выходы |
COM порт |
Поддержка модулей |
Размеры (Д*Ш*В), мм |
||
|
CPU504EX |
K504EX-14DT |
24 В DC |
8 |
8*транзистор |
нет |
Однофазный: 2*до 60 кГц двухфазный: 2*до 20 кГц |
2*до 200 кГц |
1*RS232 до 115.2 кбит/с 1*RS485 до 38.4 кбит/с |
до 4 |
90*97*70 |
|
| K504EX-14DR | 8*реле | ||||||||||
|
CPU506 |
K506-24DT |
14 |
10*транзистор |
1*RS232 до 115.2 кбит/с 2*RS485 до 38.4 кбит/с |
до |
||||||
| K506-24DR | 10*реле | ||||||||||

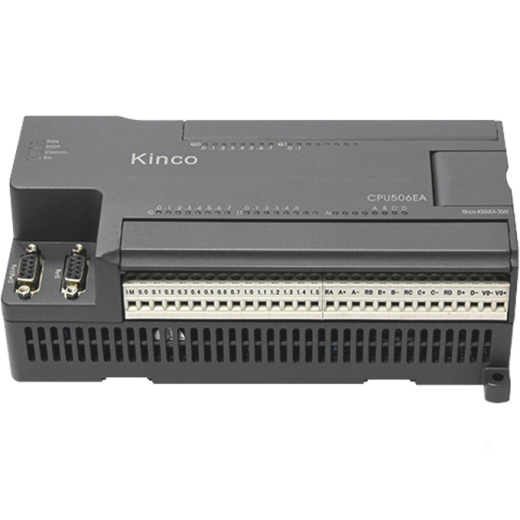

| CPU506EA | K506EA-30DT | 10*транзистор | 4 | 2 | |||||||
| CPU508 | K508-40DT | 24 | 16*транзистор | нет | 215*90*70 | ||||||
Модуль расширения серии K5
|
Модель CPU |
Артикул |
Особенности | |||||
| DI | DO | AI | AO |
Ширина модуля, мм |
|||
|
РМ521 |
K521-08DX | 8 |
нет |
нет |
50 | ||
| K521-16DX | 16 | 75 | |||||
|
РМ522 |
K522-08XR |
нет |
8*реле | 50 | |||
| K522-16XR | 16*реле | 75 | |||||
| K522-08DT | 8*транзистор | 50 | |||||
| K522-16DT | 16*транзистор |
75 |
|||||
|
РМ523 |
K523-16DR | 8 | 8*реле | ||||
| K523-8DR | 4 | 4*реле | 50 | ||||
| K523-08DT | 8 | 8*транзистор | 75 | ||||
| K522-16DT | 4 | 4*транзистор |
50 |
||||
|
РМ531 |
K531-04IV | нет | 4 | нет | |||
| K531-04RD | 4 входных канала для термосопротивлений: Pt100, Pt1000, Cu50 | ||||||
| K531-04TC | 4 входных канала для термопар: J, K, E, S | ||||||
| РМ532 | K532-02IV | нет | 2 | ||||
| РМ533 | K532-04IV | 2 | 2 | ||||
| РМ541 | SM541 |
Модуль связи расширения CAN, поддержка протоколов CANopen master и CAN free |
|||||
