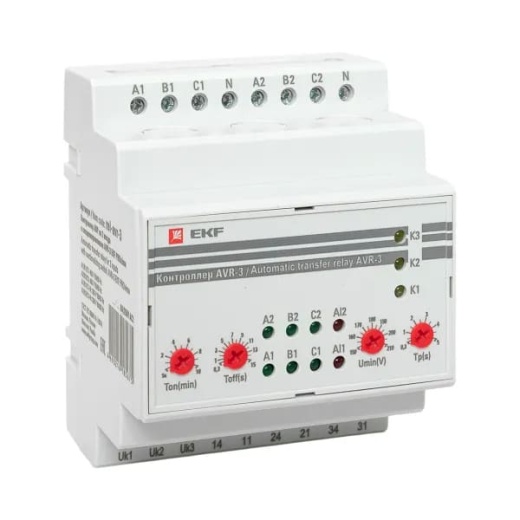

Контроллер автоматического резерва AVR предназначен для управления АВР на базе контакторов на объектах с двумя вводами питания и одной/двумя (для AVR-3) отходящей к нагрузке линии.
Контроллер автоматического резерва AVR контролирует напряжение на двух трехфазных вводах сети питания. Если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого или второго (для AVR-3) контактора, и питание нагрузки осуществляется от первого (либо второго, соответственно) ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp подает сигнал на включение контактора резервного ввода. После восстановления сетевого напряжения на основном вводе контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp подает сигнал на включение контактора основного ввода.
Особенности:
Подробности
Контроллер автоматического резерва AVR контролирует напряжение на двух трехфазных вводах сети питания. Если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого или второго (для AVR-3) контактора, и питание нагрузки осуществляется от первого (либо второго, соответственно) ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp подает сигнал на включение контактора резервного ввода. После восстановления сетевого напряжения на основном вводе контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp подает сигнал на включение контактора основного ввода.
Особенности:
- Управление АВР на базе контакторов
- Два ввода питания
- Одна или две (для AVR-3) отходящие к нагрузке линии
- Контроль напряжения на двух трехфазных вводах
- Переключение на резервный ввод при выходе напряжения за допустимые параметры
- Возвращение на основной ввод после восстановления напряжения
- Задержки времени Toff, Tp, Ton
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Контроллер автоматического резерва AVR предназначен для управления АВР на базе контакторов на объектах с двумя вводами питания и одной/двумя (для AVR-3) отходящей к нагрузке линии.
Контроллер автоматического резерва AVR контролирует напряжение на двух трехфазных вводах сети питания. Если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого или второго (для AVR-3) контактора, и питание нагрузки осуществляется от первого (либо второго, соответственно) ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp подает сигнал на включение контактора резервного ввода. После восстановления сетевого напряжения на основном вводе контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp подает сигнал на включение контактора основного ввода.
Особенности:
Контроллер автоматического резерва AVR контролирует напряжение на двух трехфазных вводах сети питания. Если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого или второго (для AVR-3) контактора, и питание нагрузки осуществляется от первого (либо второго, соответственно) ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp подает сигнал на включение контактора резервного ввода. После восстановления сетевого напряжения на основном вводе контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp подает сигнал на включение контактора основного ввода.
Особенности:
- Управление АВР на базе контакторов
- Два ввода питания
- Одна или две (для AVR-3) отходящие к нагрузке линии
- Контроль напряжения на двух трехфазных вводах
- Переключение на резервный ввод при выходе напряжения за допустимые параметры
- Возвращение на основной ввод после восстановления напряжения
- Задержки времени Toff, Tp, Ton
Основные характеристики
Техническая спецификация
| Статус | Регулярная |
|---|---|
| Серия | EKF |
| Тип напряжения | AC (перемен.) |
| Количество фаз | 3 |
| Количество нормально разомкнутых (НО) контактов | 3 |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 230...230 |
| Частота измеряемого напряжения, Гц | 50 |
| Номинал измерямого напряжения, В | 400 |
| Кратковременная задержка | Нет |
| Номин. напряжение питания цепи управления Us AC 60 Гц, В | 230...230 |
| Гарантийный срок хранения, лет | 7 |
| Гарантийный срок эксплуатации, лет | 7 |
| Есть штрихкод на каждой штуке товара | Да |
| Ширина, мм | 75 |
| Высота, мм | 90 |
| Глубина, мм | 60 |
| Со съемными клеммами | Нет |
| Тип подключения | Винтовое соединение |
| Номин. напряжение, В | 220...230 |
| Номин. раб. частота, Гц | 50...60 |
| Макс. задержка на включение, с | 5 |
| Мин. задержка на включение, с | 0,3 |
| Макс. задержка на отключение, с | 15 |
| Мин. задержка на отключение, с | 0,3 |
| Тип напряжения управления | AC (перемен.) |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество переключающих (перекидных) контактов | 0 |
| Номин. рабочий ток, А | 8 |
Логистические параметры
| Параметр | Индивидуальная | Групповая | Транспортная |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 50 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216185675 | 4690216185675 | 14690216185672 |
| Вес брутто, кг | 0.1840 | 0.1840 | 9.8750 |
| Объем, м³ | 0.00062600 | 0.00062600 | 0.04066000 |
| Длина, м | 0.0870 | 0.0870 | 0.4600 |
| Ширина, м | 0.0960 | 0.0960 | 0.5080 |
| Высота, м | 0.0750 | 0.0750 | 0.1740 |
