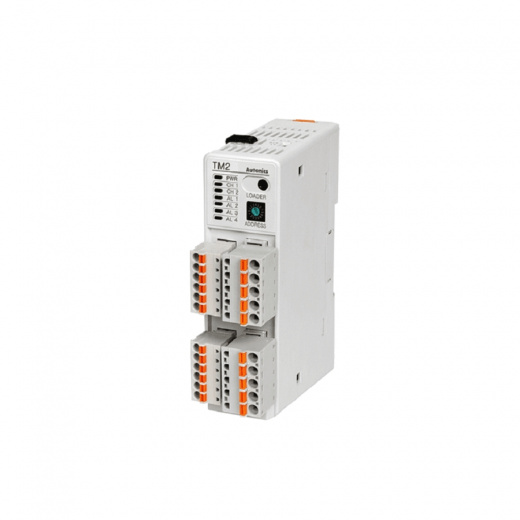

Температурные ПИД-контроллеры модульного типа серии ТМ способны осуществлять одновременное управление посредством 4 (ТМ4) или 2 (ТМ2) каналов. При использовании расширительных соединителей контроллера систему устройств серии ТМ можно легко расширять до 124/62 каналов (ТМ4 / ТМ2) без подключения дополнительных цепей для питания и коммуникационного обмена данными. Температурные контроллеры отличаются малым временем измерения (ТМ4: 100мс / TM2: 50мс), поддерживают коммуникационный интерфейс RS485 и одновременное управление нагревом и охлаждением. Программный пакет DAQMaster, входящий в комплект поставки, позволяет легко настраивать параметры и осуществлять мониторинг состояния посредством ПК.
Основные характеристики
- Многоканальное устройство (4-канальный контроллер: TM4 / 2-канальный контроллер: TM2) с несколькими входами и выходами управления.
- Малое время измерения (4-канальный контролер: 100мс / 2-канальный контроллер: 50мс).
- Возможность расширения системы за счет использования расширительных соединителей и модулей расширения:
- Функции связи между модулями.
- Не требуется подключение дополнительных цепей питания.
- Возможность расширения до 31 устройства (124 канала/64 канала).
- Возможность одновременного исполнения функций управления нагревом и охлаждением.
- Изолированные входные каналы (диэлектрическая прочность: 1000V).
- Функция переключения между токовым выходом и выходом с твердотельным реле (TM2-◻2C).
- Настройка параметров посредством ПК (интерфейс USB или RS485).
- В комплект входит программный пакет DAQMaster (комплексное программное обеспечение для управления устройством).
- Коммуникационный преобразователь заказывается отдельно: SCM-US (преобразователь «USB – последовательный интерфейс»), SCM-38I (преобразователь «RS-232C - RS485»), SCM-US48I (преобразователь «USB - RS485»).
- Простое проводное подключение и обслуживание с различными разъемами: входной соединитель для подключения датчиков, выходной соединитель для выхода управления, соединитель для питания/связи.
- Функция сигнализации при отключении нагревателя (вход CТ):
- Трансформатор тока (ТТ) заказывается отдельно: CSTC-E80LN, CSTC-E200LN.
- Входы разных типов и температурных диапазонов.
Мультиканальный контроль входа и выхода (2-канала/4-канала)
Контроллеры серии TM способны управлять 2-мя или 4-мя каналами входа и выхода, способны выступать как 4 отдельных температурных контроллера.
Модульное расширение до 31 устройства
До 31 модуля может присоединено к боковым расширяющим коннекторам (124-канальные / 62-канальные). Не требуются дополнительные источники питания, и поддерживается соединение между модулями.
Малый период (50 мс) и высокая точность (± 0.3%) измерения
Данные температурные контроллеры отличаются малым периодом (50мс) и высокой точностью (± 0.3%) измерений (одновременно по 4-м каналам).
Одновременное управление нагревом и охлаждением
Температурные контроллеры серии TM2 / TM4 способны одновременно управлять нагревом и охлаждением. Это оптимальный и эффективный способ регулирования температуры.
Переключение между токовым выходом и выходом для управления ТТР
В зависимости от требования, пользователи могу переключаться между токовым и ТТР выходами.
Разъёмы подключения
Легкое соединение и установка с различными разъёмами: датчика, выхода, питания и связи *Разъём питания /связи может быть присоединён только к базовым модулям. (TM□-□□□B модели).
Температурные ПИД-контроллеры модульного типа серии ТМ способны осуществлять одновременное управление посредством 4 (ТМ4) или 2 (ТМ2) каналов. При использовании расширительных соединителей контроллера систему устройств серии ТМ можно легко расширять до 124/62 каналов (ТМ4 / ТМ2) без подключения дополнительных цепей для питания и коммуникационного обмена данными. Температурные контроллеры отличаются малым временем измерения (ТМ4: 100мс / TM2: 50мс), поддерживают коммуникационный интерфейс RS485 и одновременное управление нагревом и охлаждением. Программный пакет DAQMaster, входящий в комплект поставки, позволяет легко настраивать параметры и осуществлять мониторинг состояния посредством ПК.
Основные характеристики
- Многоканальное устройство (4-канальный контроллер: TM4 / 2-канальный контроллер: TM2) с несколькими входами и выходами управления.
- Малое время измерения (4-канальный контролер: 100мс / 2-канальный контроллер: 50мс).
- Возможность расширения системы за счет использования расширительных соединителей и модулей расширения:
- Функции связи между модулями.
- Не требуется подключение дополнительных цепей питания.
- Возможность расширения до 31 устройства (124 канала/64 канала).
- Возможность одновременного исполнения функций управления нагревом и охлаждением.
- Изолированные входные каналы (диэлектрическая прочность: 1000V).
- Функция переключения между токовым выходом и выходом с твердотельным реле (TM2-◻2C).
- Настройка параметров посредством ПК (интерфейс USB или RS485).
- В комплект входит программный пакет DAQMaster (комплексное программное обеспечение для управления устройством).
- Коммуникационный преобразователь заказывается отдельно: SCM-US (преобразователь «USB – последовательный интерфейс»), SCM-38I (преобразователь «RS-232C - RS485»), SCM-US48I (преобразователь «USB - RS485»).
- Простое проводное подключение и обслуживание с различными разъемами: входной соединитель для подключения датчиков, выходной соединитель для выхода управления, соединитель для питания/связи.
- Функция сигнализации при отключении нагревателя (вход CТ):
- Трансформатор тока (ТТ) заказывается отдельно: CSTC-E80LN, CSTC-E200LN.
- Входы разных типов и температурных диапазонов.
Мультиканальный контроль входа и выхода (2-канала/4-канала)
Контроллеры серии TM способны управлять 2-мя или 4-мя каналами входа и выхода, способны выступать как 4 отдельных температурных контроллера.
Модульное расширение до 31 устройства
До 31 модуля может присоединено к боковым расширяющим коннекторам (124-канальные / 62-канальные). Не требуются дополнительные источники питания, и поддерживается соединение между модулями.
Малый период (50 мс) и высокая точность (± 0.3%) измерения
Данные температурные контроллеры отличаются малым периодом (50мс) и высокой точностью (± 0.3%) измерений (одновременно по 4-м каналам).
Одновременное управление нагревом и охлаждением
Температурные контроллеры серии TM2 / TM4 способны одновременно управлять нагревом и охлаждением. Это оптимальный и эффективный способ регулирования температуры.
Переключение между токовым выходом и выходом для управления ТТР
В зависимости от требования, пользователи могу переключаться между токовым и ТТР выходами.
Разъёмы подключения
Легкое соединение и установка с различными разъёмами: датчика, выхода, питания и связи *Разъём питания /связи может быть присоединён только к базовым модулям. (TM□-□□□B модели).
Основные характеристики:
- Типоразмеры, мм:
- Ш32,9xВ122,3.
- Напряжение питания:
- 24 VDC.
- Тип регулирования:
- ПИД-, П-, ПИ-, ПД-, ВКЛ/ВЫКЛ (дискретное регулирование).
- Программируемый вход выбора термодатчика:
- термопары: К (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C(TT), G(TT), L (IC), U (CC), Platinel II;
- термосопротивления: Cu50, Cu100, Pt100, Ni120;
- аналоговые входы: 0…10 V, 0…5 V, 1…5 V, 0…100 mV, 0…20 mA, 4…20 mA.
- Диапазон регулирования, *С:
- -200...+2300 (для термопар, в зависимости от типа датчика).
- -200...+650 (для термосопротивлений, в зависимости от типа датчика).
- -1999...+9999 (для аналогового входа).
- Тип управляющего выхода (выбирается при заказе):
- релейный (250 V AC, 3 А, 1 а);
- SSR (12V DC +/-2V, не более 20 мА) (регулирование ВКЛ./ВЫКЛ., регулирование цикла работы, регулирование фазы);
- токовый (4-20, 0-20 мА)/SSR (активируется при программировании).
- Интервал измерений:
- 50 мс (для TM2).
- 100 мс (для TM4).
Автоматическая настройка ПИД-регулятора
- Две прикладные программы управления температурой:
- нагрев/охлаждение (одновременно две функции включить невозможно!).
Информация для заказа:
