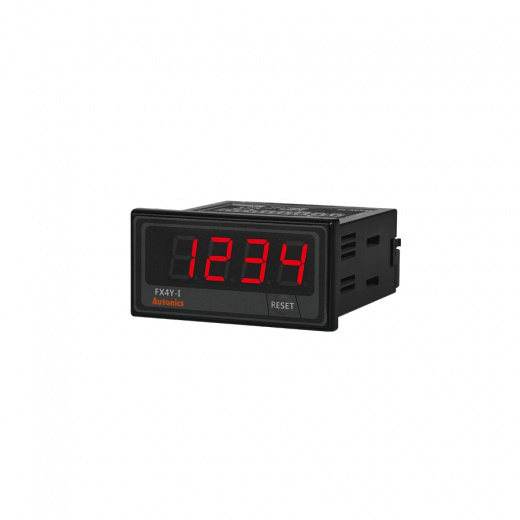

Индикаторы серии FXY – счетчики/таймеры со скоростями отсчета: 1 отсчет/мин., 30 отсчетов/мин., 2 тыс. отсчетов/мин. и 5 тыс. отсчетов/мин., а также модели с разными диапазонами времени. Поддерживается работа в режимах прямого или обратного отсчета, а также прямого и обратного отсчета, устройства обеспечивают точность измерения и отображение разных системных параметров. Устройства серии FXY доступны в виде моделей с 4-разрядными и 6-разрядными дисплеями с размерами согласно стандарту DIN (Ш х В, 72 × 48 мм).
Основные характеристики
- Скорость подсчета: 1 считывание в секунду / 30 считываний в секунду / 2000 считываний в секунду / 5000 считываний в секунду.
- Переключение между режимами счетчика и таймера с помощью двухпозиционного переключателя.
- Переключение между входом напряжения (PNP) и входом без напряжения (NPN) с помощью двухпозицонного переключателя.
- Установка разделителя десятичных разрядов, отображение часов/минут/секунд с помощью кнопки СБРОС.
- Режимы работы:
- Счетчик: прямой счет, обратный счет, прямой/обратный счет.
- Таймер: прямой счет, обратный счет.
Счетчик
- 20 режимов ввода.
Таймер
Различные диапазоны настройки времени:
- модели с 6-значной индикацией: от 0,01 с до 99999,9 ч;
- модели с 4-значной индикацией: от 0,01 с до 9999 ч.
Питание:
- 100-240 В~ 50/60 Гц (тип переменного тока).
- 24 В~ 50/60 Гц, 24-48 В= (универсальный тип переменного / постоянного тока).
Индикаторы серии FXY – счетчики/таймеры со скоростями отсчета: 1 отсчет/мин., 30 отсчетов/мин., 2 тыс. отсчетов/мин. и 5 тыс. отсчетов/мин., а также модели с разными диапазонами времени. Поддерживается работа в режимах прямого или обратного отсчета, а также прямого и обратного отсчета, устройства обеспечивают точность измерения и отображение разных системных параметров. Устройства серии FXY доступны в виде моделей с 4-разрядными и 6-разрядными дисплеями с размерами согласно стандарту DIN (Ш х В, 72 × 48 мм).
Основные характеристики
- Скорость подсчета: 1 считывание в секунду / 30 считываний в секунду / 2000 считываний в секунду / 5000 считываний в секунду.
- Переключение между режимами счетчика и таймера с помощью двухпозиционного переключателя.
- Переключение между входом напряжения (PNP) и входом без напряжения (NPN) с помощью двухпозицонного переключателя.
- Установка разделителя десятичных разрядов, отображение часов/минут/секунд с помощью кнопки СБРОС.
- Режимы работы:
- Счетчик: прямой счет, обратный счет, прямой/обратный счет.
- Таймер: прямой счет, обратный счет.
Счетчик
- 20 режимов ввода.
Таймер
Различные диапазоны настройки времени:
- модели с 6-значной индикацией: от 0,01 с до 99999,9 ч;
- модели с 4-значной индикацией: от 0,01 с до 9999 ч.
Питание:
- 100-240 В~ 50/60 Гц (тип переменного тока).
- 24 В~ 50/60 Гц, 24-48 В= (универсальный тип переменного / постоянного тока).
Основные характеристики:
- Способ отображения (в зависимости от модели):
- 4-разрядный 7-сегментный светодиодный индикатор;
- 6-разрядный 7-сегментный светодиодный индикатор.
- Типоразмеры, мм:
- Ш72xВ36.
- Напряжение питания:
- 100-240 VAC 50/60 Гц.
- 24-48VDC / 24VAC 50/60 Гц (под заказ).
- Скорость счета:
- 1 Гц, 30 Гц, 300 Гц, 1 кГц, 5 кГц.
- Вход:
- с напряжением PNP (внешний источник);
- без напряжения NPN (внутренний источник).
- Внешний источник питания:
- не более 12V DC ±10%, 50мА.
- Время срабатывания:
- ЗАПУСК ПРИ ВКЛ. ПИТАНИЯ.
- Мин. длительность сигнала:
- 20 мс.
- Защита памяти:
- ~10 лет.
- Диапазон настроек таймера:
- 4-х разрядный
- 0.01…99.99 сек.
- 0.1…999.9 сек.
- 1…9999 сек.
- 1…99 мин 59 сек.
- 0.1…999.9 мин.
- 1 мин…99 час 59 мин.
- 0.1…999.9 час.
- 1…9999 час.
- 6-ти разрядный
- 0.1…99999.9 сек.
- 1…999999 сек.
- 0.01 сек…99 мин 59.99 сек.
- 0.1 сек…999 мин 59.9 сек.
- 0.1…99999.9 мин.
- 1 сек…99 час 59 мин 59 сек.
- 1 мие…9999 час 59 мин.
- 0.1…99999.9 час.
- Тип управляющего выхода:
- Нет.
- Степень защиты:
- IP 40 (передняя панель).
- Температура окружающей среды:
- -10…+55 °C.
Доступные модели к заказу:
Модель | Разрядность дисплея | Корпус | Управляющий выход | Тип входного сигнала | Питание |
FX4Y-I2 | 9999 | Ш72*В36 мм | Индикатор | PNP/NPN | 24V AC 50/60 Гц,24…48V DC |
FX4Y-I4 | 9999 | 100…240V AC, 50/60 Гц | |||
FX6Y-I2 | 999999 | 24V AC 50/60 Гц,24…48V DC | |||
FX6Y-I4 | 999999 | 100…240V AC, 50/60 Гц |
