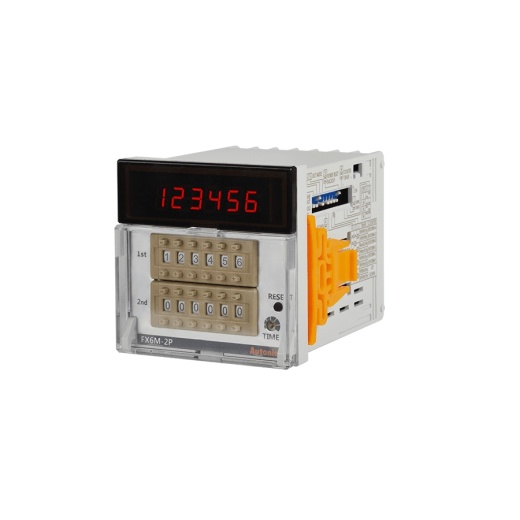

Цифровые счетчики/таймеры серии FXM/FXH – интегрированные устройства, совмещающие функции счетчиков и таймеров. Доступны модели с разными скоростями отсчета: 1 отсчет/мин., 30 отсчетов/мин., 2 тыс. отсчетов/мин. и 5 тыс. отсчетов/мин., а также модели с разными диапазонами времени (для функций таймера). Поддерживается работа в режимах прямого или обратного отсчета, а также прямого и обратного отсчета, устройства обеспечивают точность измерения и отображение разных системных параметров. Пользователи могут легко переключаться между входами NPN/PNP, используя имеющийся DIP-переключатель. Устройства серии FXM/FXH доступны в виде моделей с 4-разрядными, 6-разрядными и 8-разрядными дисплеями 2 размеров согласно стандарту DIN (Ш х В, 72 × 72 и 48 х 96 мм).
Основные характеристики
- Скорость подсчета: 1 считывание в секунду / 30 считываний в секунду / 2000 считываний в секунду / 5000 считываний в секунду.
- Переключение между режимами счетчика и таймера с помощью двухпозиционного переключателя.
- Переключение между входом напряжения (PNP) и входом без напряжения (NPN) с помощью двухпозицонного переключателя.
- Режимы работы:
- Счетчик: прямой счет, обратный счет, прямой/обратный счет.
- Таймер: прямой счет, обратный счет.
- Установка разделителя десятичных разрядов, отображение часов/минут/секунд с помощью кнопки СБРОС.
Счетчик
- 20 режимов ввода, 18 режимов вывода.
Таймер
- Различные режимы выхода (16 режимов выхода)
- Различные диапазоны настройки времени:
- модели с 8-значной индикацией: 0,01 сек до 99999 ч 59,9 мин.
- модели с 6-значной индикацией: от 0,1 с до 99999,9 ч.
- модели с 4-значной индикацией: от 0,01 с до 9999 ч.
Питание:
- 100-240 В~ 50/60 Гц (тип переменного тока).
- 24 В~ 50/60 Гц, 24-48 В= (универсальный тип переменного / постоянного тока).
- Типы выхода моделей: одна предустановка, двойная предустановка, только индикатор.
Цифровые счетчики/таймеры серии FXM/FXH – интегрированные устройства, совмещающие функции счетчиков и таймеров. Доступны модели с разными скоростями отсчета: 1 отсчет/мин., 30 отсчетов/мин., 2 тыс. отсчетов/мин. и 5 тыс. отсчетов/мин., а также модели с разными диапазонами времени (для функций таймера). Поддерживается работа в режимах прямого или обратного отсчета, а также прямого и обратного отсчета, устройства обеспечивают точность измерения и отображение разных системных параметров. Пользователи могут легко переключаться между входами NPN/PNP, используя имеющийся DIP-переключатель. Устройства серии FXM/FXH доступны в виде моделей с 4-разрядными, 6-разрядными и 8-разрядными дисплеями 2 размеров согласно стандарту DIN (Ш х В, 72 × 72 и 48 х 96 мм).
Основные характеристики
- Скорость подсчета: 1 считывание в секунду / 30 считываний в секунду / 2000 считываний в секунду / 5000 считываний в секунду.
- Переключение между режимами счетчика и таймера с помощью двухпозиционного переключателя.
- Переключение между входом напряжения (PNP) и входом без напряжения (NPN) с помощью двухпозицонного переключателя.
- Режимы работы:
- Счетчик: прямой счет, обратный счет, прямой/обратный счет.
- Таймер: прямой счет, обратный счет.
- Установка разделителя десятичных разрядов, отображение часов/минут/секунд с помощью кнопки СБРОС.
Счетчик
- 20 режимов ввода, 18 режимов вывода.
Таймер
- Различные режимы выхода (16 режимов выхода)
- Различные диапазоны настройки времени:
- модели с 8-значной индикацией: 0,01 сек до 99999 ч 59,9 мин.
- модели с 6-значной индикацией: от 0,1 с до 99999,9 ч.
- модели с 4-значной индикацией: от 0,01 с до 9999 ч.
Питание:
- 100-240 В~ 50/60 Гц (тип переменного тока).
- 24 В~ 50/60 Гц, 24-48 В= (универсальный тип переменного / постоянного тока).
- Типы выхода моделей: одна предустановка, двойная предустановка, только индикатор.
Основные характеристики:
- Способ отображения (в зависимости от модели):
- 4-разрядный 7-сегментный светодиодный индикатор.
- 6-разрядный 7-сегментный светодиодный индикатор.
- 8-разрядный 7-сегментный светодиодный индикатор.
- Типоразмеры, мм:
- Ш72xВ72.
- Ш48xВ96.
- Напряжение питания:
- 100-240 VAC 50/60 Гц.
- Операции выхода:
- задержка по включению питания;
- импульсный режим (мерцание).
- Скорость счета:
- 1 Гц, 30 Гц, 300 Гц, 1 кГц, 5 кГц.
- Вход:
- с напряжением PNP (внешний источник);
- без напряжения NPN (внутренний источник).
- Внешний источник питания:
- не более 12V DC ±10%, 50мА.
- Время срабатывания:
- ЗАПУСК ПРИ ВКЛ. ПИТАНИЯ.
- Мин. длительность сигнала:
- СБРОС 20 мс.
- ЗАПРЕТ 20 мс.
- Защита памяти:
- ~10 лет.
- Диапазон настроек таймера (см инструкцию).
- Тип управляющего выхода:
- нет (для индикатора).
- реле НО/НЗ (для моделей с одной уставкой), 3 А, 250 В~.
- два реле НО/НЗ (для моделей с двумя уставками), 3 А, 250 В~.
- один транзисторный NPN с открытым коллектором (для моделей с одной уставкой), 100 мА, 30 В=.
- два транзисторных NPN с открытым коллектором (для моделей с двумя уставками), 100 мА, 30 В=.
- Выходной одиночный импульс.
- одинарная уставка: 0,05-5 с.
- двойная уставка: 1-ый выход 0,5 с (не измен), 2-ой выход – 0,05-5 с.
- Степень защиты:
- IP 20.
- Температура окружающей среды:
- -10…+55 °C.
