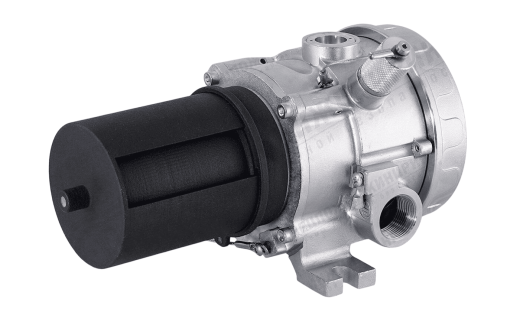

Газоанализатор горючих газов взрывозащищенный ТГА соответствует ТУ 4215 - 015 - 38970043 - 09, является точечным стационарным инфракрасным датчиком диффузионного типа и предназначен для автоматического непрерывного измерения довзрывоопасных концентраций углеводородных газов и паров, в том числе паров нефти, нефтепродуктов, спиртов в смеси с воздухом в диапазоне от 0 до 100 % НКПР * (нижний концентрационный предел распространения пламени), и сигнализации о превышении установленных порогов срабатывания.
Полное описание

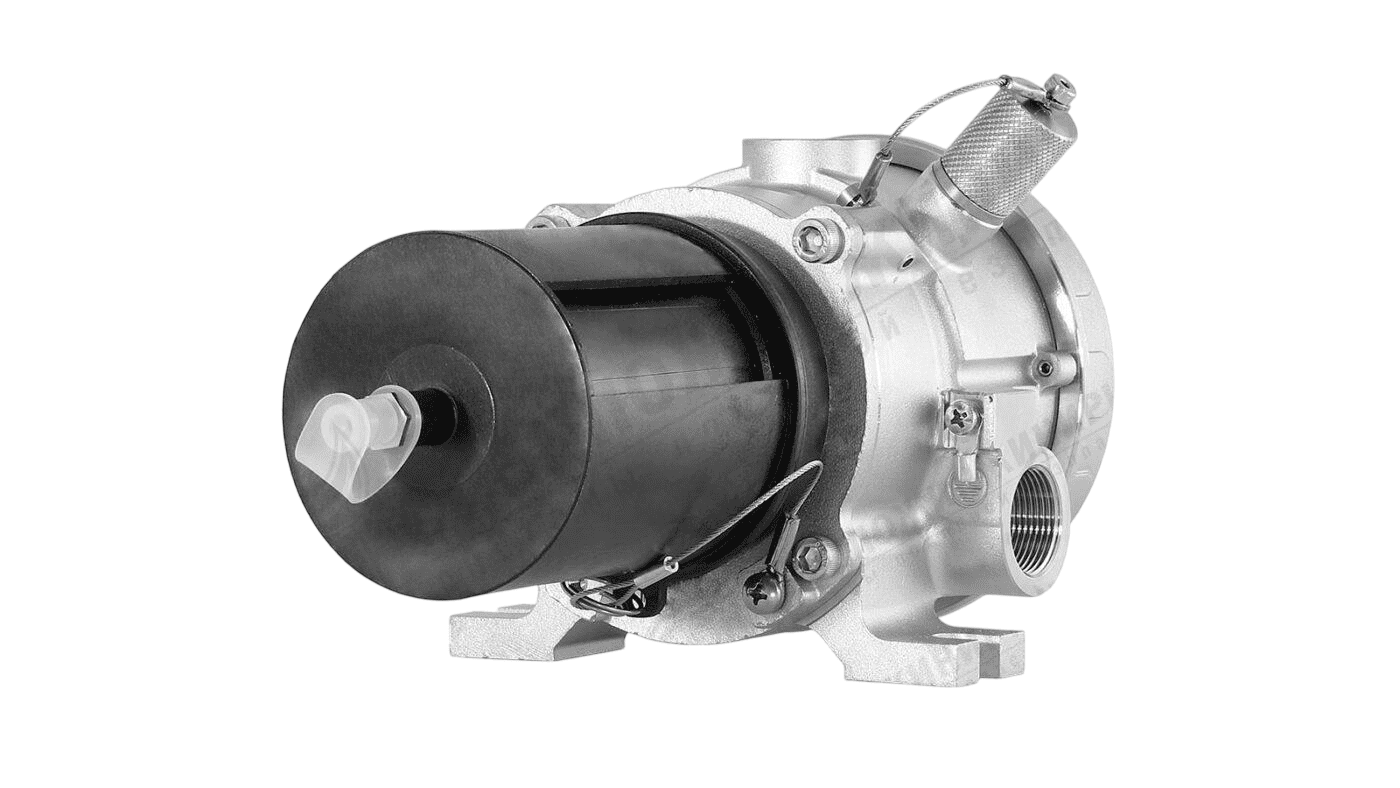

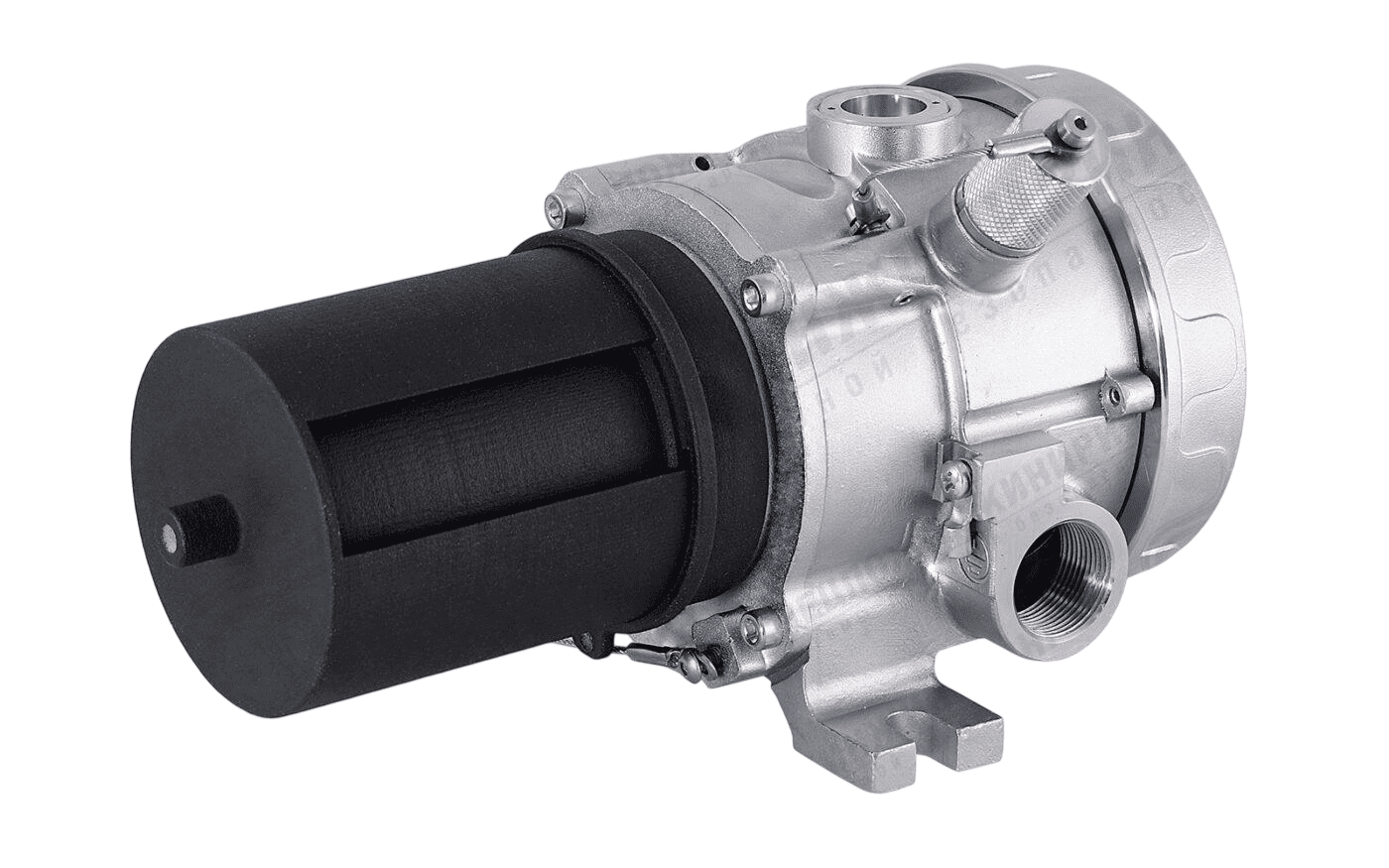

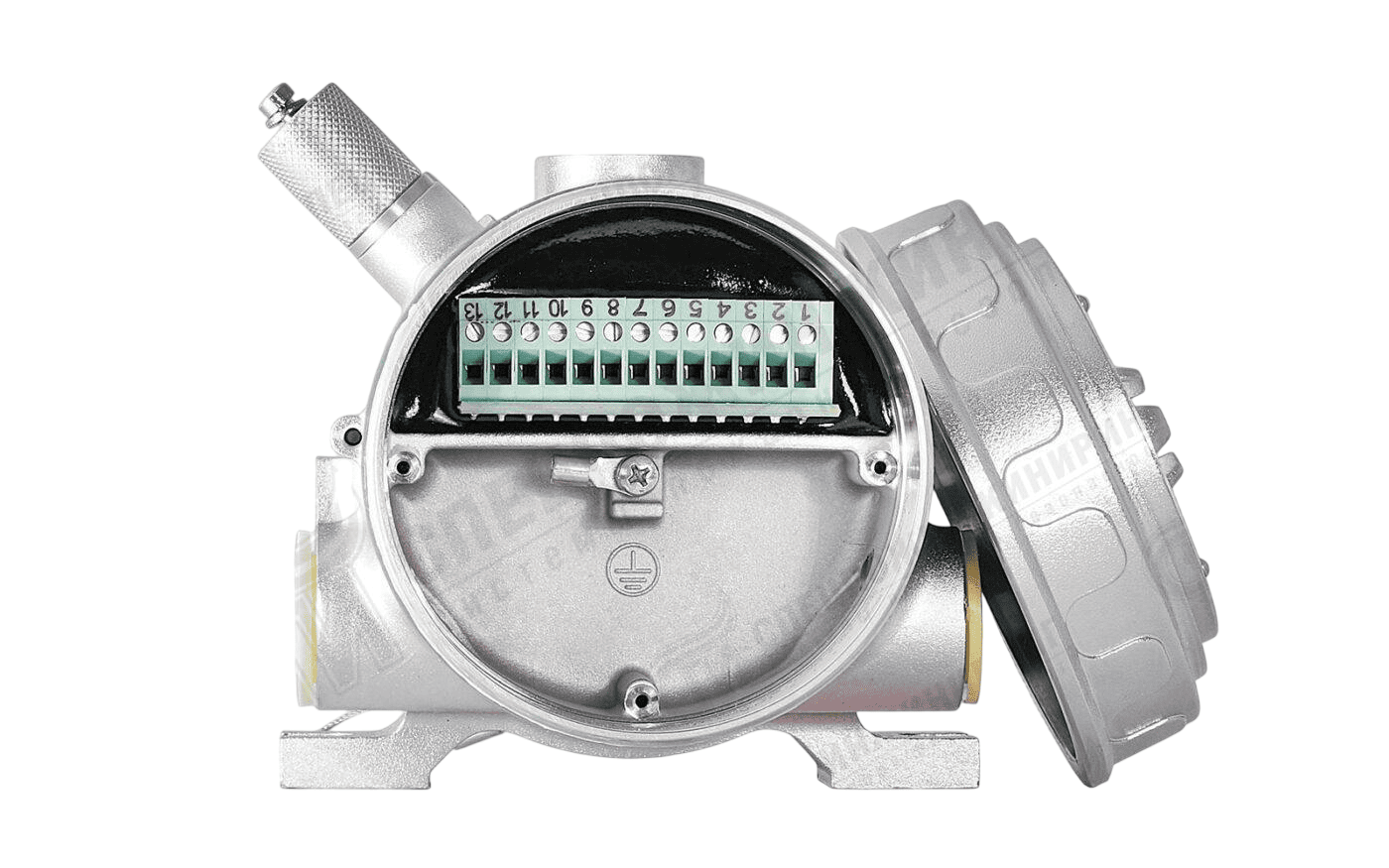

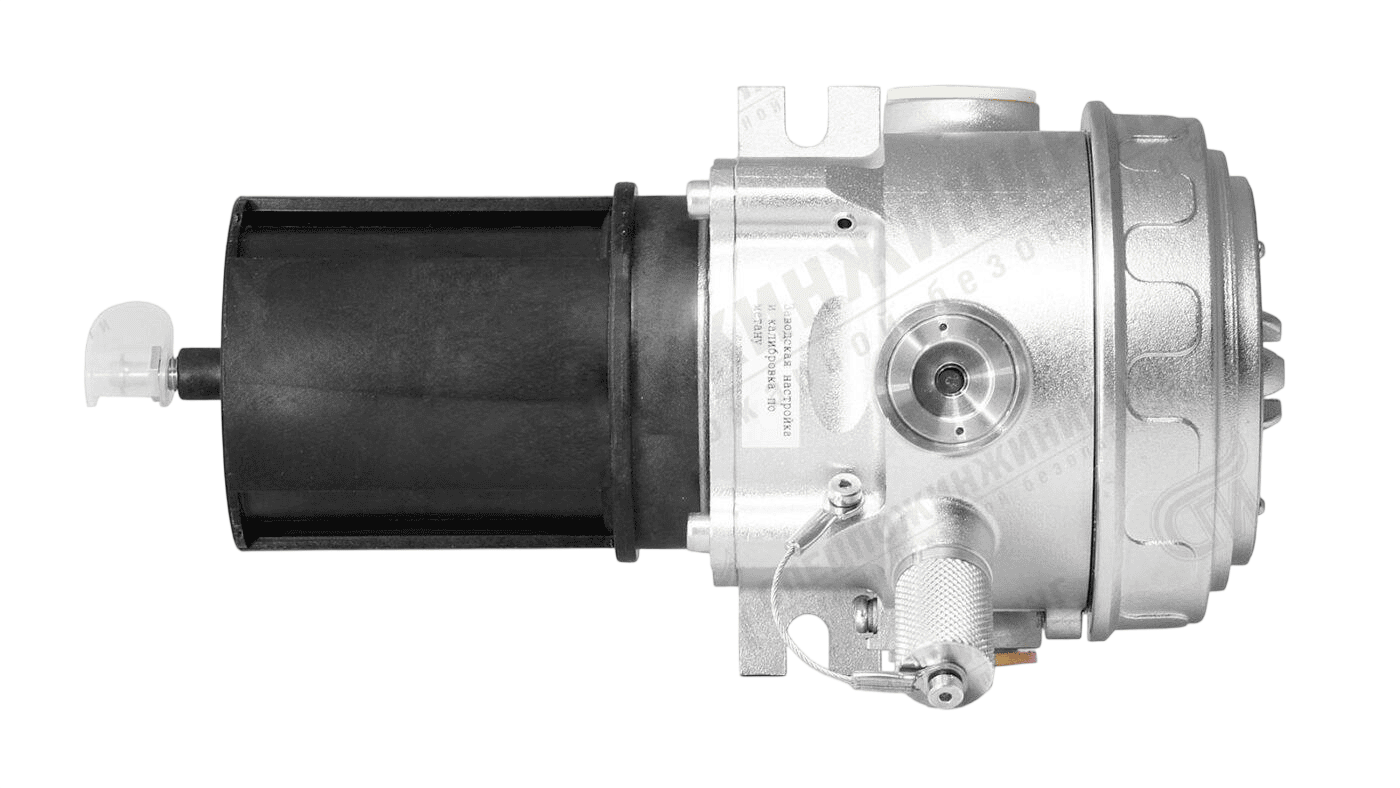

Конструкция точечного газоанализатора представляет собой монокорпус в котором размещаются электронный модуль, измерительная секция и соединительные клеммы. Газоанализатор ТГА имеет взрывозащищенное исполнение.
* 1% НКПР = 1% LEL в метано-воздушной смеси.
Назначение
- Предназначен для обнаружения и контроля загазованности различных типов углеводородных газов - метана, этан, пропана, н-бутана, этилена и пропилена;
- Может применяться при добыче, переработке, хранении и транспортировании газа и нефти, на предприятиях по переработке промышленных и бытовых отходов, в химической и автомобильной промышленности, в металлургии, на предприятиях энергетики и др.;
- Может применяться во взрывоопасных зонах.
Модификации ТГА
| Код модификации | Описание |
|---|---|
| 11M | токовый выход 4-20 мА, всепогодный экран и гидрофобный фильтр, HART, RS-485 Modbus |
| 12M | токовый выход 4-20 мА, всепогодный экран, HART, RS-485 Modbus |
| 21M | токовый выход 4-20 мА, два сигнальных реле и реле неисправности, всепогодный экран и гидрофобный фильтр, HART, RS-485 Modbus |
| 22M | токовый выход 4-20 мА, два сигнальных реле и реле неисправности, всепогодный экран, HART, RS-485 Modbus |
| 41M | LON-интерфейс, всепогодный экран и гидрофобный фильтр |
| 42M | LON-интерфейс, всепогодный экран |
Преимущества
- Откалиброванный газоанализатор по пропану или этилену, с различными коэффициентами, может использоваться для измерения довзрывоопасных концентраций газов и паров 34 различных углеводородных соединений: спиртов, нефти, нефтепродуктов и др.;
- Имеет возможность перенастройки по месту эксплуатации на измерение любого из 34 углеводородных соединений без замены конструктивных элементов;

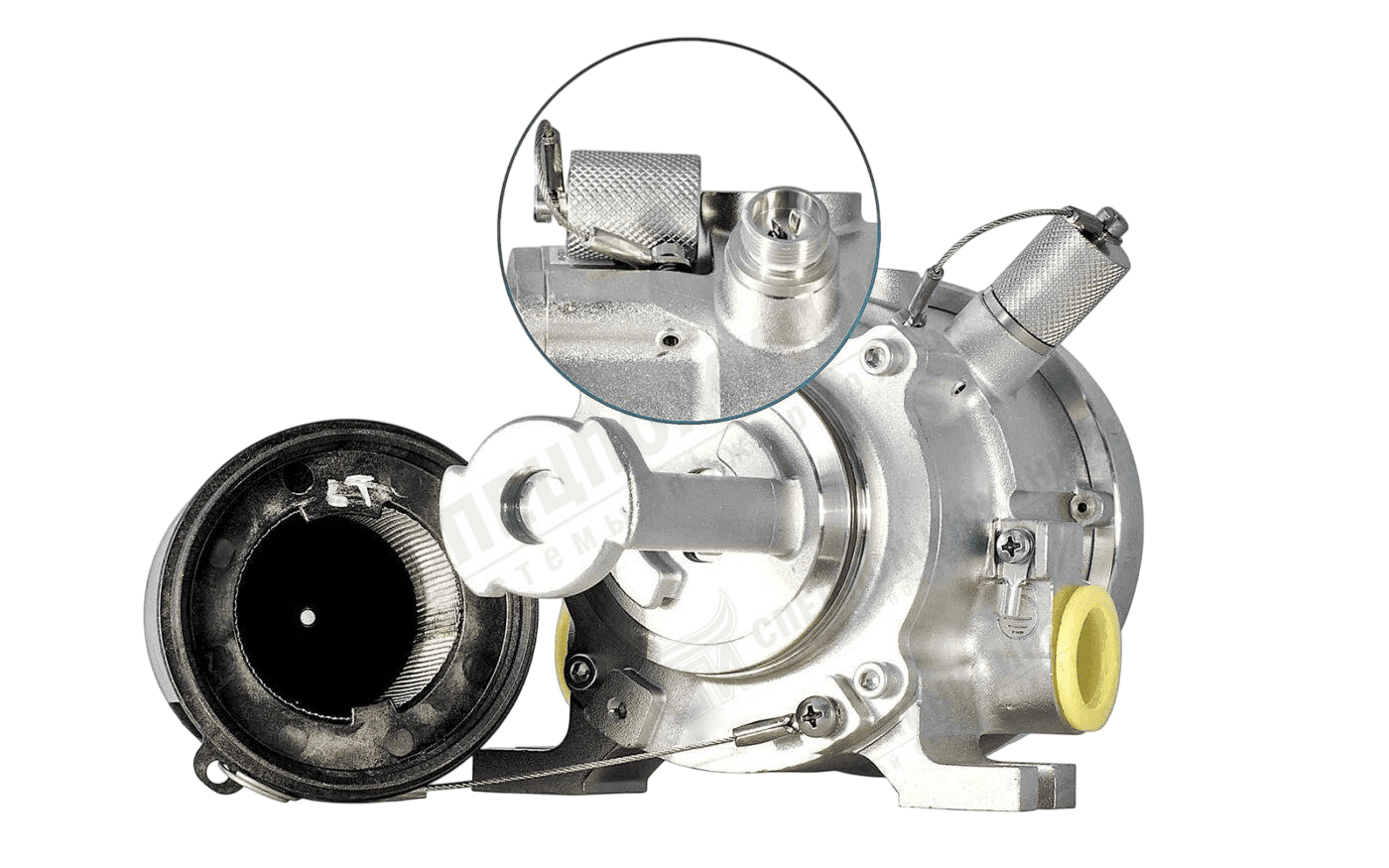

- Способ отбора пробы - диффузионный или принудительный. Принудительный способ обеспечивается за счет избыточного давления в месте отбора пробы, посредством применения специального набора для монтажа газоанализатора на воздуховод (позволяет осуществлять контроль загазованности в воздуховодах систем вентиляции или продувки);
- Может использоваться как автономное средство измерения или как часть системы контроля загазованности;
- Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления;
- Имеет подогреваемую измерительную кювету для предотвращения образования конденсата, обладает повышенной устойчивостью к влаге и образованию наледи;
- Оснащен встроенной системой регистрации событий.
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Газоанализатор горючих газов взрывозащищенный ТГА соответствует ТУ 4215 - 015 - 38970043 - 09, является точечным стационарным инфракрасным датчиком диффузионного типа и предназначен для автоматического непрерывного измерения довзрывоопасных концентраций углеводородных газов и паров, в том числе паров нефти, нефтепродуктов, спиртов в смеси с воздухом в диапазоне от 0 до 100 % НКПР * (нижний концентрационный предел распространения пламени), и сигнализации о превышении установленных порогов срабатывания.
Полное описание
Конструкция точечного газоанализатора представляет собой монокорпус в котором размещаются электронный модуль, измерительная секция и соединительные клеммы. Газоанализатор ТГА имеет взрывозащищенное исполнение.
* 1% НКПР = 1% LEL в метано-воздушной смеси.
Назначение
- Предназначен для обнаружения и контроля загазованности различных типов углеводородных газов - метана, этан, пропана, н-бутана, этилена и пропилена;
- Может применяться при добыче, переработке, хранении и транспортировании газа и нефти, на предприятиях по переработке промышленных и бытовых отходов, в химической и автомобильной промышленности, в металлургии, на предприятиях энергетики и др.;
- Может применяться во взрывоопасных зонах.
Модификации ТГА
| Код модификации | Описание |
|---|---|
| 11M | токовый выход 4-20 мА, всепогодный экран и гидрофобный фильтр, HART, RS-485 Modbus |
| 12M | токовый выход 4-20 мА, всепогодный экран, HART, RS-485 Modbus |
| 21M | токовый выход 4-20 мА, два сигнальных реле и реле неисправности, всепогодный экран и гидрофобный фильтр, HART, RS-485 Modbus |
| 22M | токовый выход 4-20 мА, два сигнальных реле и реле неисправности, всепогодный экран, HART, RS-485 Modbus |
| 41M | LON-интерфейс, всепогодный экран и гидрофобный фильтр |
| 42M | LON-интерфейс, всепогодный экран |
Преимущества
- Откалиброванный газоанализатор по пропану или этилену, с различными коэффициентами, может использоваться для измерения довзрывоопасных концентраций газов и паров 34 различных углеводородных соединений: спиртов, нефти, нефтепродуктов и др.;
- Имеет возможность перенастройки по месту эксплуатации на измерение любого из 34 углеводородных соединений без замены конструктивных элементов;
- Способ отбора пробы - диффузионный или принудительный. Принудительный способ обеспечивается за счет избыточного давления в месте отбора пробы, посредством применения специального набора для монтажа газоанализатора на воздуховод (позволяет осуществлять контроль загазованности в воздуховодах систем вентиляции или продувки);
- Может использоваться как автономное средство измерения или как часть системы контроля загазованности;
- Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления;
- Имеет подогреваемую измерительную кювету для предотвращения образования конденсата, обладает повышенной устойчивостью к влаге и образованию наледи;
- Оснащен встроенной системой регистрации событий.
Основные характеристики
Технические характеристики
| Напряжение электропитания | от 18 до 32 В постоянного тока (номинальное – 24 В) |
| Потребляемая мощность | не более 10,0 Вт |
| Диапазон измерения | от 0 до 100% НКПР (нижний концентрационный предел распространения пламени по ГОСТ Р 52350.29.1-2010) |
| Точность | ±3% НКПР при 0–50% НКПР, ±5% НКПР при 51–100% НКПР |
| Коммуникационные протоколы | HART1, RS-485 Modbus RTU, LON2 (в адресных моделях) |
| Температура окружающей среды (рабочие условия эксплуатации) | от –60...+90°С |
| Относительная влажность воздуха (рабочие условия эксплуатации) | от 5 до 95% |
| Маркировка взрывозащиты | 1 Eх db [ib] IIС Т5...T4 Gb |
| Степень защиты оболочкой | IP67 |

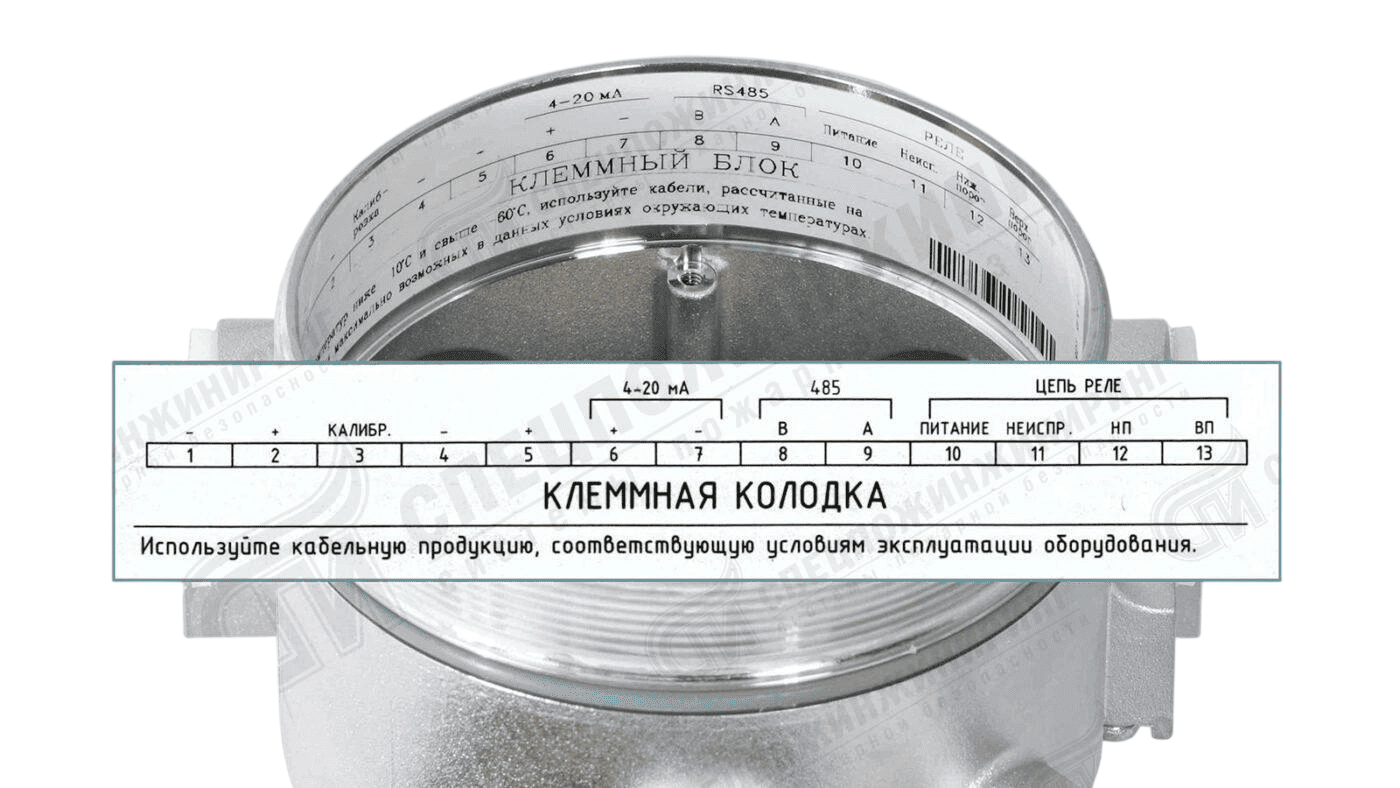

| Выходы (в зависимости от модификации) | два сигнальных реле, реле неисправности, RS-485 Modbus, токовый выход 4–20 мА, HART1, LON-интерфейс* |
| Количество отверстий для кабельных вводов | 2 с резьбой М25 |
| Материал корпуса | Нержавеющая сталь |
| Срок службы | 15 лет |
| Гарантия | 5 лет |
Модификации ТГА
| Код модификации | Описание |
|---|---|
| 11M | токовый выход 4-20 мА, всепогодный экран и гидрофобный фильтр, HART, RS-485 Modbus |
| 12M | токовый выход 4-20 мА, всепогодный экран, HART, RS-485 Modbus |
| 21M | токовый выход 4-20 мА, два сигнальных реле и реле неисправности, всепогодный экран и гидрофобный фильтр, HART, RS-485 Modbus |
| 22M | токовый выход 4-20 мА, два сигнальных реле и реле неисправности, всепогодный экран, HART, RS-485 Modbus |
| 41M | LON-интерфейс, всепогодный экран и гидрофобный фильтр |
| 42M | LON-интерфейс, всепогодный экран |
Примечания
- HART порт является действующим, но конфигурация извещателя при сбросе питания или после перезагрузки будет автоматически загружена из памяти контроллера EQP (Eagle Quantum Premier), независимо от того что было сконфигурировано по протоколу HART. Конфигурация всех устройств в адресной системе должна выполняться с помощью программного пакета S3, с последующей загрузкой в память контроллера EQP.
- Адресные модели извещателей с LON-интерфейсом предназначены для работы в системе обеспечения пожарной и газовой безопасности EQP, либо с контроллером систем пожарной автоматики «СПАРК-EQP». Адресные модели извещателей не имеют релейных выходов, выхода 4-20мА и интерфейса RS-485 (MODBUS). Конфигурация всех устройств в адресной системе должна выполняться с помощью программного пакета S3, с последующей загрузкой в память контроллера EQP.
