Система контроля атмосферы промышленных объектов предназначена для обеспечения безопасности персонала и оборудования промышленных объектов от воздействия токсичных газов, взрывоопасных смесей горючих газов и паров и избытка/недостатка кислорода.

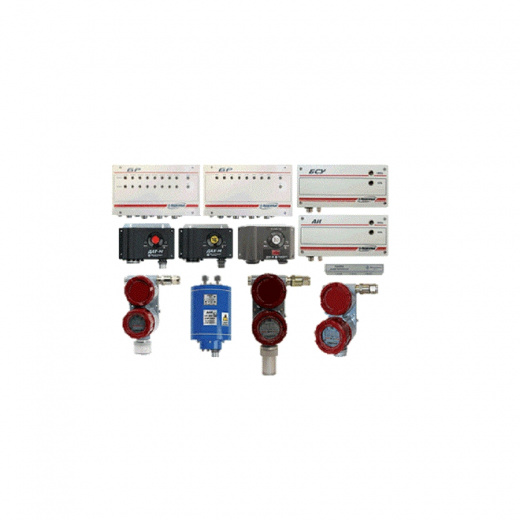

Структура системы:
- Блок сигнализации и управления (БСУ).
- Блок расширения и связи (БРС).
- Блок реле (БР).
- Адаптер интерфейса (АИ).
- Коробка разветвительная.
- Блок местной сигнализации (БМС).
- ПЭВМ.
- Датчики-газоанализаторы (ДАК, ДАМ, ДАХ-М), датчики-сигнализаторы (ДАТ-М, СТМ-30).
- Пульт контроля (для контроля режимов работы составных частей системы).
Количество составных частей:
01. ПЭВМ или БСУ - 1 шт.
02. БРС и БР (в сумме) - 64 шт.
03. Датчики - 512 шт.
04. БМС, АИ, КР и ПК - не нормируется.
Достоинства и отличительные особенности СКАПО с шинной архитектурой
- структура системы позволяет заменить практически весь ассортимент существующих на производстве стационарных газоаналитических приборов и контролировать до 512 потенциально опасных точек;
- широкий спектр контролируемых газов обеспечивается возможностью комплектования системы датчиками с различными принципами действия, в том числе оптико-абсорбционным и термомагнитным;
- инфракрасная технология измерения применяется в экстремальных условиях и позволяет использовать датчик ДАК даже в зонах, где каталитические яды нарушают нормальную работу термохимических сенсоров;
- возможность архивирования информации о состоянии объектов и имевших место аварийных ситуациях позволяет контролировать и протоколировать состояние загазованности;
- по отдельному заказу возможно комплектование системы сиренами, световым табло, кнопками квитирования, а также блоками местной сигнализации (БМС), позволяющими контролировать (световая и звуковая сигнализация) факт превышения загазованности не только в операторной, но и на объекте в месте установки датчика;
- блоки реле позволяют управлять мощными исполнительными устройствами (аварийная вентиляция, сирены для оповещения персонала и населения и т. д.) с целью предотвращения или ликвидации аварийных ситуаций;
- возможность создания разветвленной системы сбора информации с произвольной конфигурацией топологии системы данных.
Система контроля атмосферы промышленных объектов предназначена для обеспечения безопасности персонала и оборудования промышленных объектов от воздействия токсичных газов, взрывоопасных смесей горючих газов и паров и избытка/недостатка кислорода.
Структура системы:
- Блок сигнализации и управления (БСУ).
- Блок расширения и связи (БРС).
- Блок реле (БР).
- Адаптер интерфейса (АИ).
- Коробка разветвительная.
- Блок местной сигнализации (БМС).
- ПЭВМ.
- Датчики-газоанализаторы (ДАК, ДАМ, ДАХ-М), датчики-сигнализаторы (ДАТ-М, СТМ-30).
- Пульт контроля (для контроля режимов работы составных частей системы).
Количество составных частей:
01. ПЭВМ или БСУ - 1 шт.
02. БРС и БР (в сумме) - 64 шт.
03. Датчики - 512 шт.
04. БМС, АИ, КР и ПК - не нормируется.
Достоинства и отличительные особенности СКАПО с шинной архитектурой
- структура системы позволяет заменить практически весь ассортимент существующих на производстве стационарных газоаналитических приборов и контролировать до 512 потенциально опасных точек;
- широкий спектр контролируемых газов обеспечивается возможностью комплектования системы датчиками с различными принципами действия, в том числе оптико-абсорбционным и термомагнитным;
- инфракрасная технология измерения применяется в экстремальных условиях и позволяет использовать датчик ДАК даже в зонах, где каталитические яды нарушают нормальную работу термохимических сенсоров;
- возможность архивирования информации о состоянии объектов и имевших место аварийных ситуациях позволяет контролировать и протоколировать состояние загазованности;
- по отдельному заказу возможно комплектование системы сиренами, световым табло, кнопками квитирования, а также блоками местной сигнализации (БМС), позволяющими контролировать (световая и звуковая сигнализация) факт превышения загазованности не только в операторной, но и на объекте в месте установки датчика;
- блоки реле позволяют управлять мощными исполнительными устройствами (аварийная вентиляция, сирены для оповещения персонала и населения и т. д.) с целью предотвращения или ликвидации аварийных ситуаций;
- возможность создания разветвленной системы сбора информации с произвольной конфигурацией топологии системы данных.
Система имеет 3 варианта построения:
Функциональная схема системы СКАПО с шинной архитектурой с управлением от ПЭВМ
Функциональная схема системы СКАПО с шинной архитектурой с управлением от БСУ
Функциональная схема системы СКАПО с последовательной передачей данных с управлением от БСУ
