Предназначен для коммутации внешних исполнительных устройств по командам, поступающим от ведущего устройства сети по интерфейсу MODBUS RTU и устанавливается во вне взрывоопасных зон помещений и наружных установок.
Для систем с шинной архитектурой:
Питание осуществляется напряжением 220 В. Управление осуществляется оператором программным путем. Произвольное программирование порогов срабатывания по каждому датчику (группе датчиков) или по команде оператора с ПЭВМ.
Блок БР выполняет следующие функции:
01. Непрерывную световую сигнализацию красного цвета ”РЕЛЕ 1” - “РЕЛЕ 8”, свидетельствующую о срабатывании реле по данному каналу.
02. Световую индикацию зеленого цвета “сеть”, свидетельствующую о нормальном функционировании блока.
03. Непрерывную световую индикацию красного цвета “связь”, свидетельствующую об отсутствии связи с ПЭВМ более 1 минуты.
Предназначен для коммутации внешних исполнительных устройств по командам, поступающим от ведущего устройства сети по интерфейсу MODBUS RTU и устанавливается во вне взрывоопасных зон помещений и наружных установок.
Для систем с шинной архитектурой:
Питание осуществляется напряжением 220 В. Управление осуществляется оператором программным путем. Произвольное программирование порогов срабатывания по каждому датчику (группе датчиков) или по команде оператора с ПЭВМ.
Блок БР выполняет следующие функции:
01. Непрерывную световую сигнализацию красного цвета ”РЕЛЕ 1” - “РЕЛЕ 8”, свидетельствующую о срабатывании реле по данному каналу.
02. Световую индикацию зеленого цвета “сеть”, свидетельствующую о нормальном функционировании блока.
03. Непрерывную световую индикацию красного цвета “связь”, свидетельствующую об отсутствии связи с ПЭВМ более 1 минуты.
Основные технические характеристики
Характеристики | Значения | Примечания |
Время прогрева, мин, не более | 5 | |
Габаритные размеры, мм, не более | 370х143х230 | масса не более 5 кг |
Длина линии связи, км, не более | 2 | |
Напряжение питания, В | 220 | частотой 50±1 Гц |
Номинальная мощность, ВА, не более | 10 | |
Температура окружающей среды, оС | - 40 ÷ +50 | |
Степень защиты | IP 54 | |
Количество каналов, программно управляемых реле | 8 | нагрузочная способность: 220В, 2,5 А |
Скорость передачи данных, Бод | 9600 |
Внимание! Применяется только с БРС (ИБЯЛ.411111.036-01...-04).

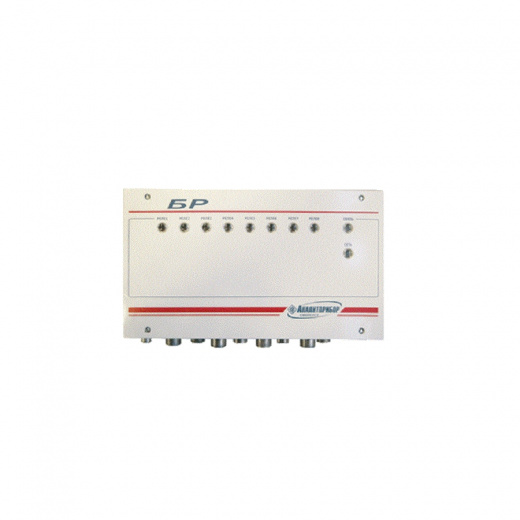

Блок реле БР (ИБЯЛ.423142.004)
Используется в составе системы контроля атмосферы промышленных объектов (СКАПО) и предназначен для коммутации внешних исполнительных устройств и выдачи световой сигнализации при превышении установленных пороговых значений.
Степень защиты БР - IР54.
Температура окружающей среды от минус 40 до +50 °С.
Габаритные размеры БР мм, не более: высота - 220, ширина - 370, глубина - 128.
Масса БР, не более 5 кг.
Для систем с последовательной архитектурой:
Питание и управление БР осуществляется от блока расширения и связи БРС по четырехпроводной линии связи с сопротивлением жилы не более 0,5 Ом. Длина линии связи не более 5 м. БР имеет 2 порога срабатывания по каждому из 8 каналов. Нагрузочная способность контактов реле - 220 В, 2,5 А.
БР имеет следующие виды сигнализации:
01. Непрерывную световую красного цвета “ПОРОГ 1”, “ПОРОГ 2” по каждому из 8 каналов, свидетельствующую о срабатывании каждого порогового устройства.
02. Непрерывную световую зеленого цвета “НОРМА”, свидетельствующую о наличии напряжения питания.
03. Прерывистую световую красного цвета “СВЯЗЬ”, свидетельствующую о наличии связи с БРС.
Внимание! Применяется только с БРС (ИБЯЛ.411111.036).
